瑞达6442S面板适配安装固定结构件

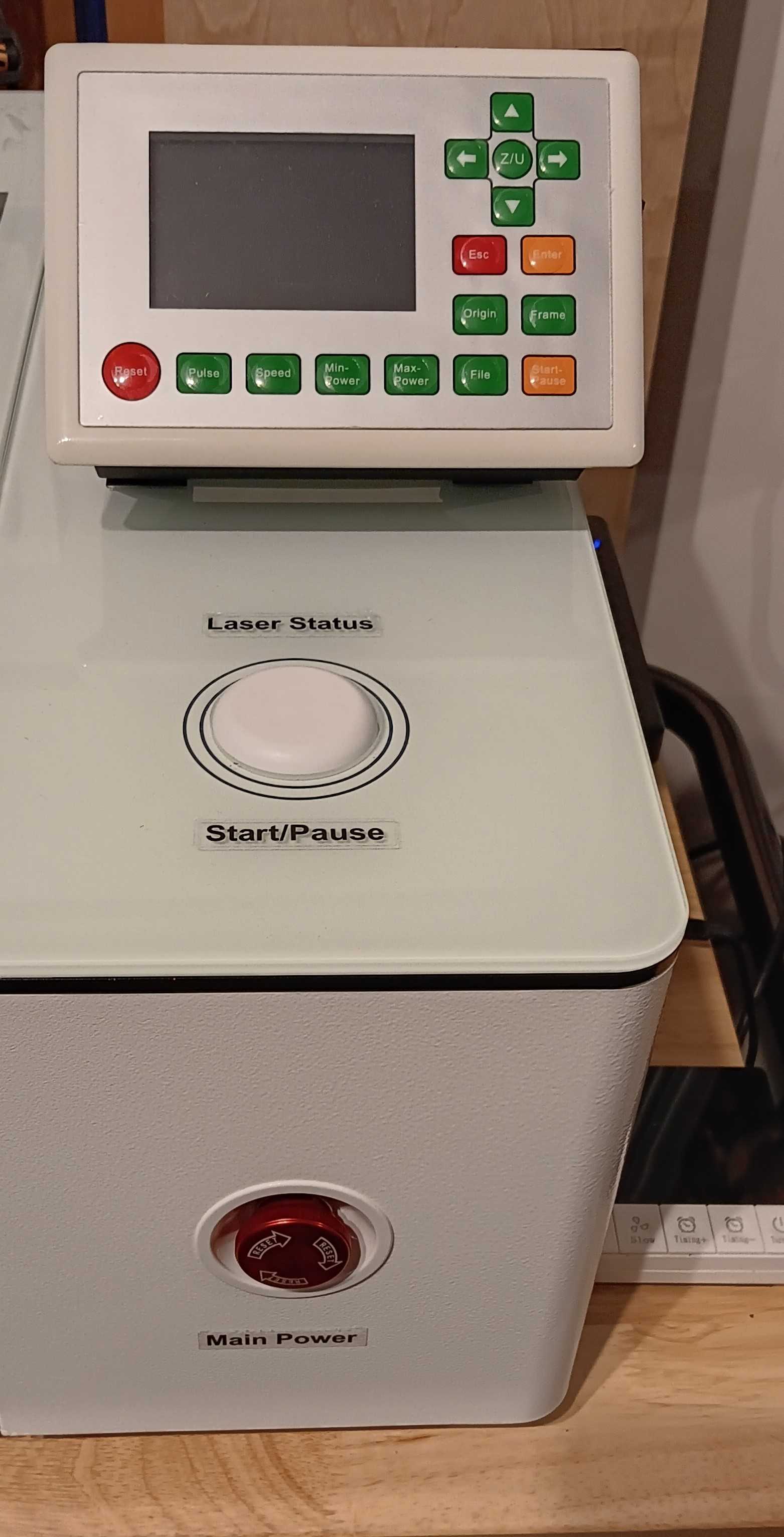

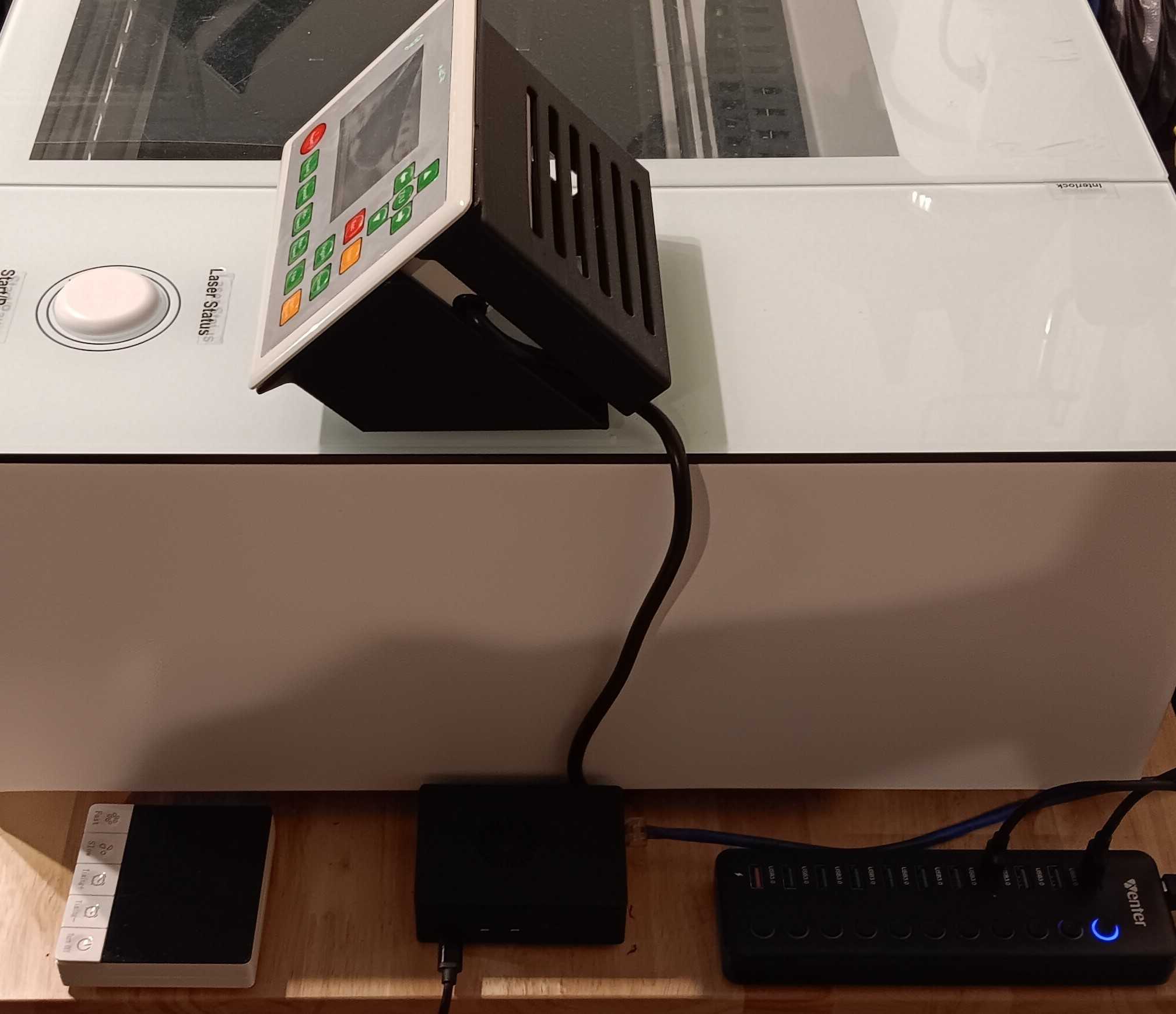

　　在激光加工设备的控制系统组装环节，操作面板的安装固定一直是容易被忽略却直接影响整机装配效率与后期维护便捷度的细节，这款适配Cloudray Ruida 6442S面板的安装结构，正是针对现有面板安装时定位不准、固定不牢、后期拆装繁琐的痛点做的定向优化设计。从实际应用场景来看，这类安装结构主要配套中小功率激光切割、激光雕刻设备的控制端使用，既可以适配台式整机的内嵌式操作台安装需求，也能满足便携式激光加工设备的外置控制盒固定要求，覆盖了从工业生产车间固定工位到上门加工移动作业的多场景使用需求。

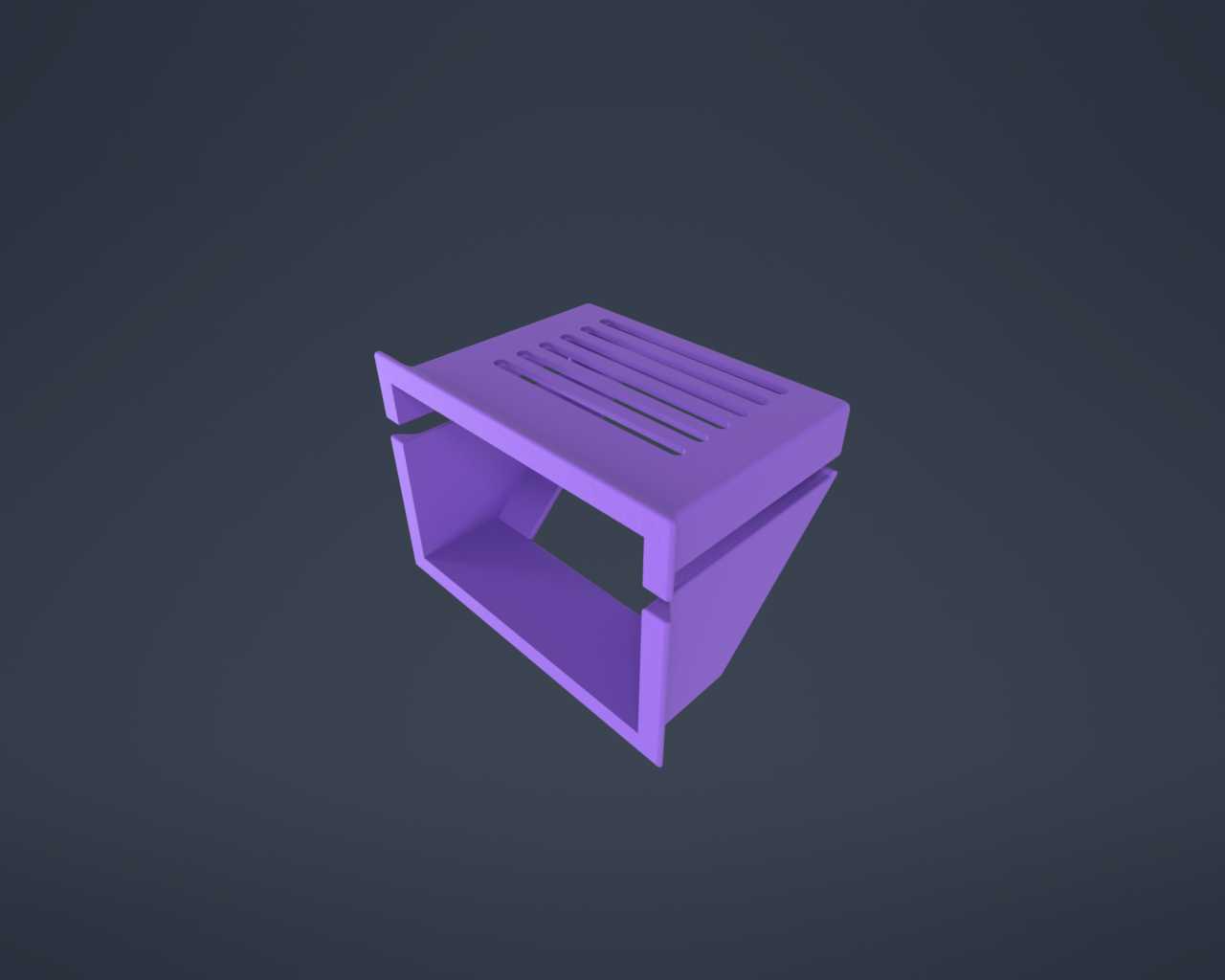

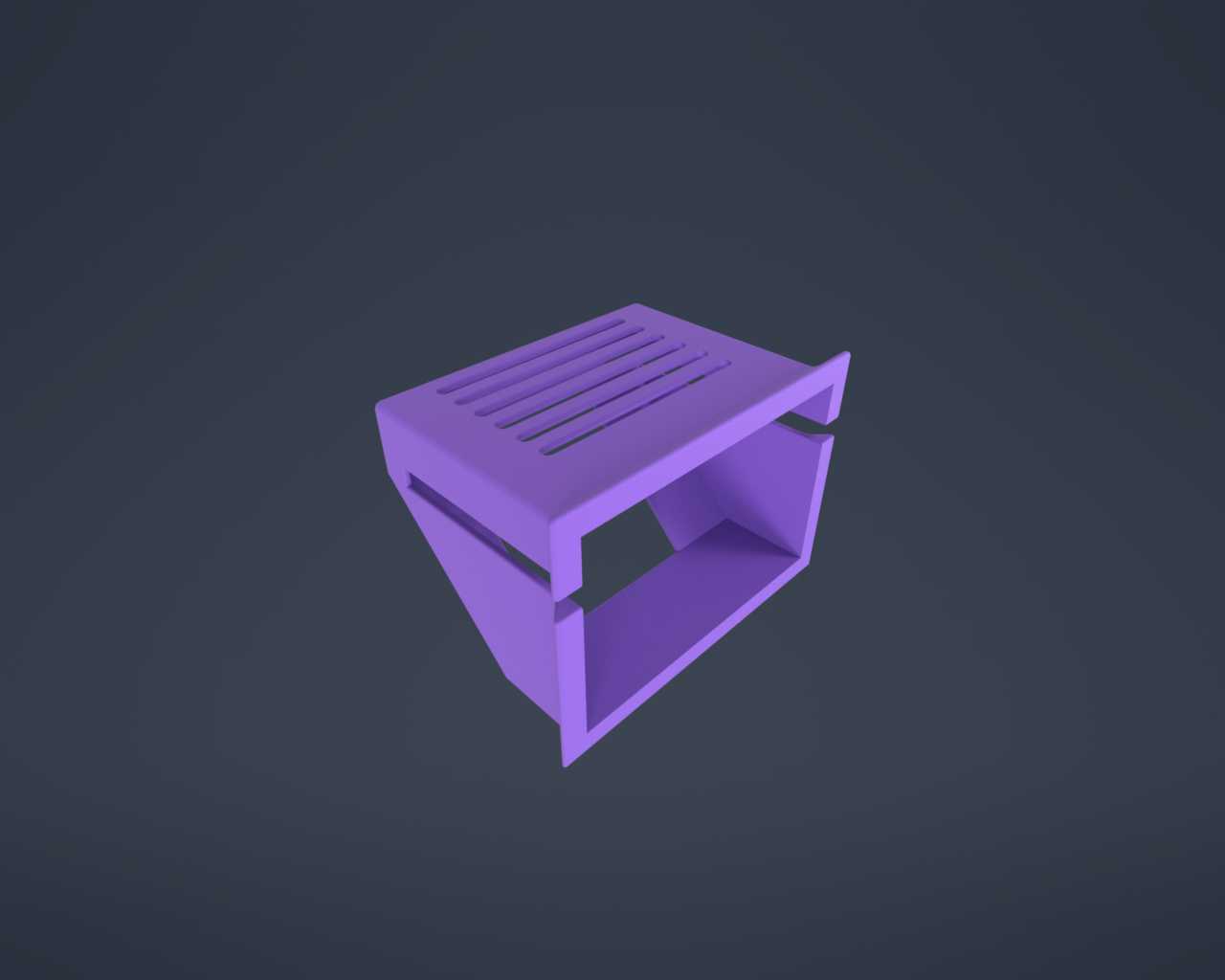

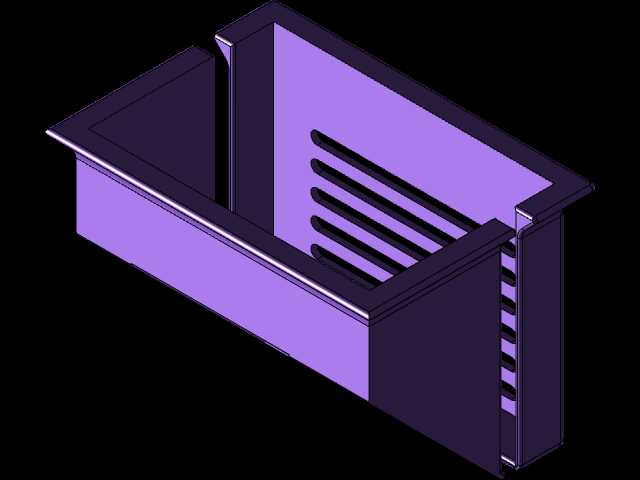

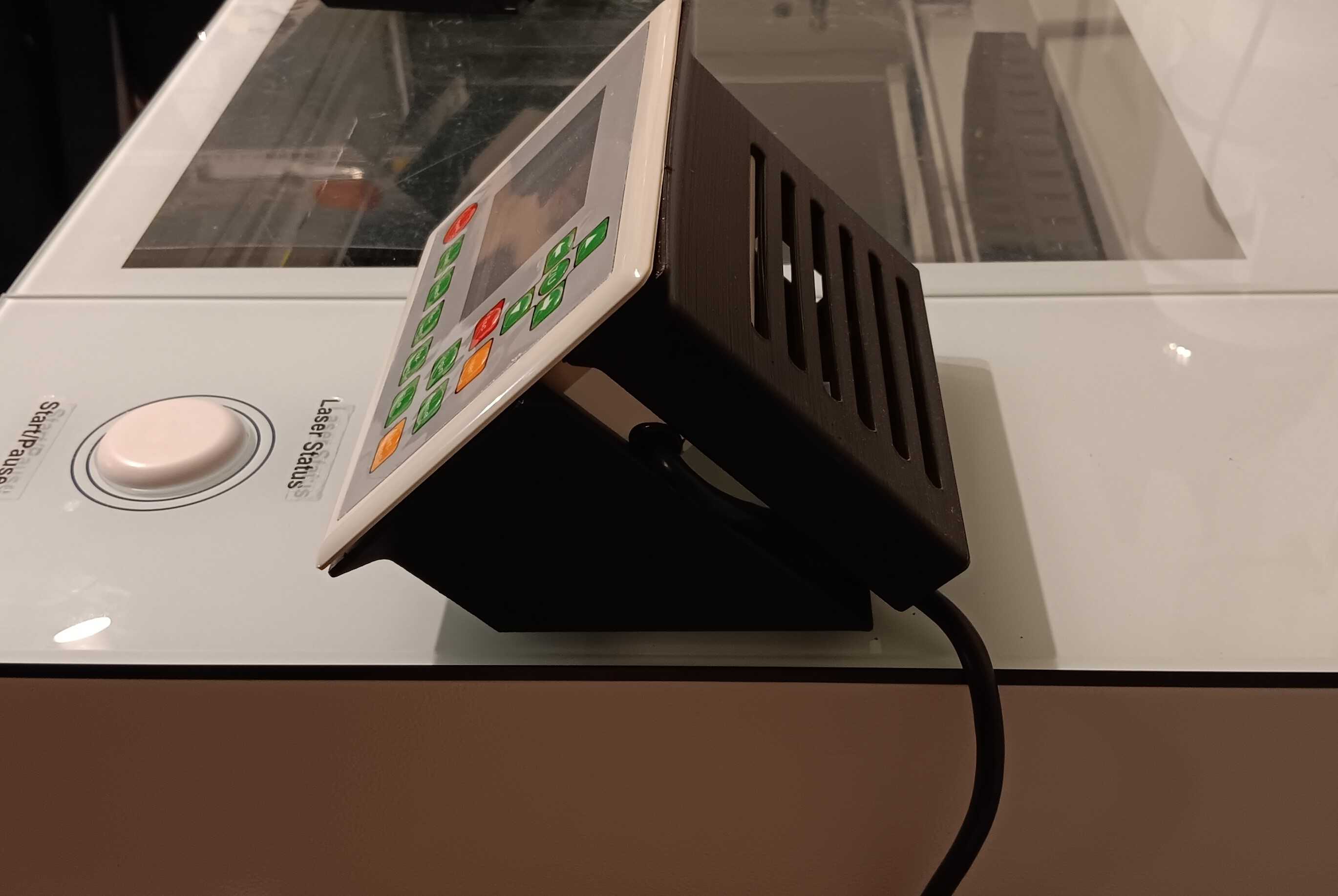

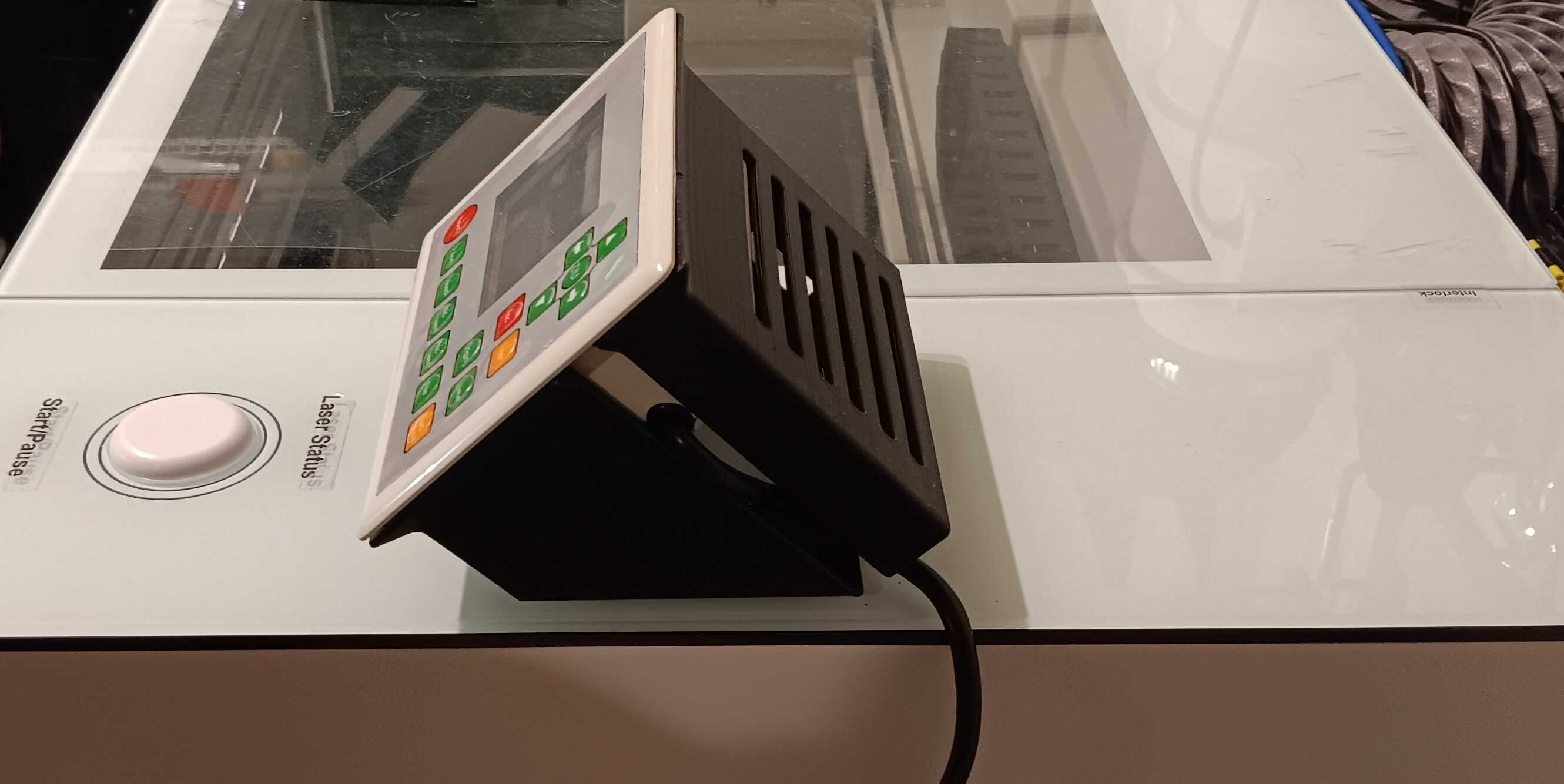

　　从功能特性上看，该结构没有采用传统面板安装常用的螺丝孔位直接锁附的方案，而是做了一体化的卡扣式承托设计，主体为带侧挡边的框型承托结构，顶部预留了多道平行的通风格栅，刚好对应瑞达6442S面板背部的散热区域，避免面板长时间工作时热量堆积在安装位内部造成元器件过热老化。结构两侧设计了带斜度的弹性卡爪，安装时不需要额外拧动多颗固定螺丝，只需要将面板顺着卡爪导向推入即可完成卡合固定，卡爪的卡合量经过反复校核，既不会因为卡接过紧造成面板外壳被挤压变形，也不会因为卡接量不足在设备移动或者操作按压时出现面板松脱晃动的问题。结构底部为平整的安装基面，没有做多余的凸起结构，用户可以根据实际装配场景选择钩环胶带、双面胶粘接的方式固定，也可以在基面上自行打孔采用螺丝锁附，适配不同设备的装配工艺要求，不需要针对特定机型做额外的结构改模。

　　设计思路上全程围绕装配效率与使用可靠性做平衡，没有为了追求外观花哨增加不必要的曲面结构，整体采用等壁厚的薄壁结构设计，在保证结构强度的前提下尽可能压缩整体占用空间，不会因为安装结构的存在额外增加控制端的整体厚度。卡爪位置做了局部的加厚处理，对应面板外壳的卡扣受力点，避免多次拆装后卡爪出现疲劳断裂；顶部的格栅条宽度与间隙比例经过优化，既保证足够的通风面积，也不会因为格栅过窄造成结构强度不足，在运输或者磕碰时出现格栅断裂的问题。结构的内框尺寸完全匹配瑞达6442S面板的外形公差，单边预留了0.2mm的装配间隙，既不会因为间隙过小造成面板推入时卡滞，也不会因为间隙过大造成面板安装后出现左右窜动。

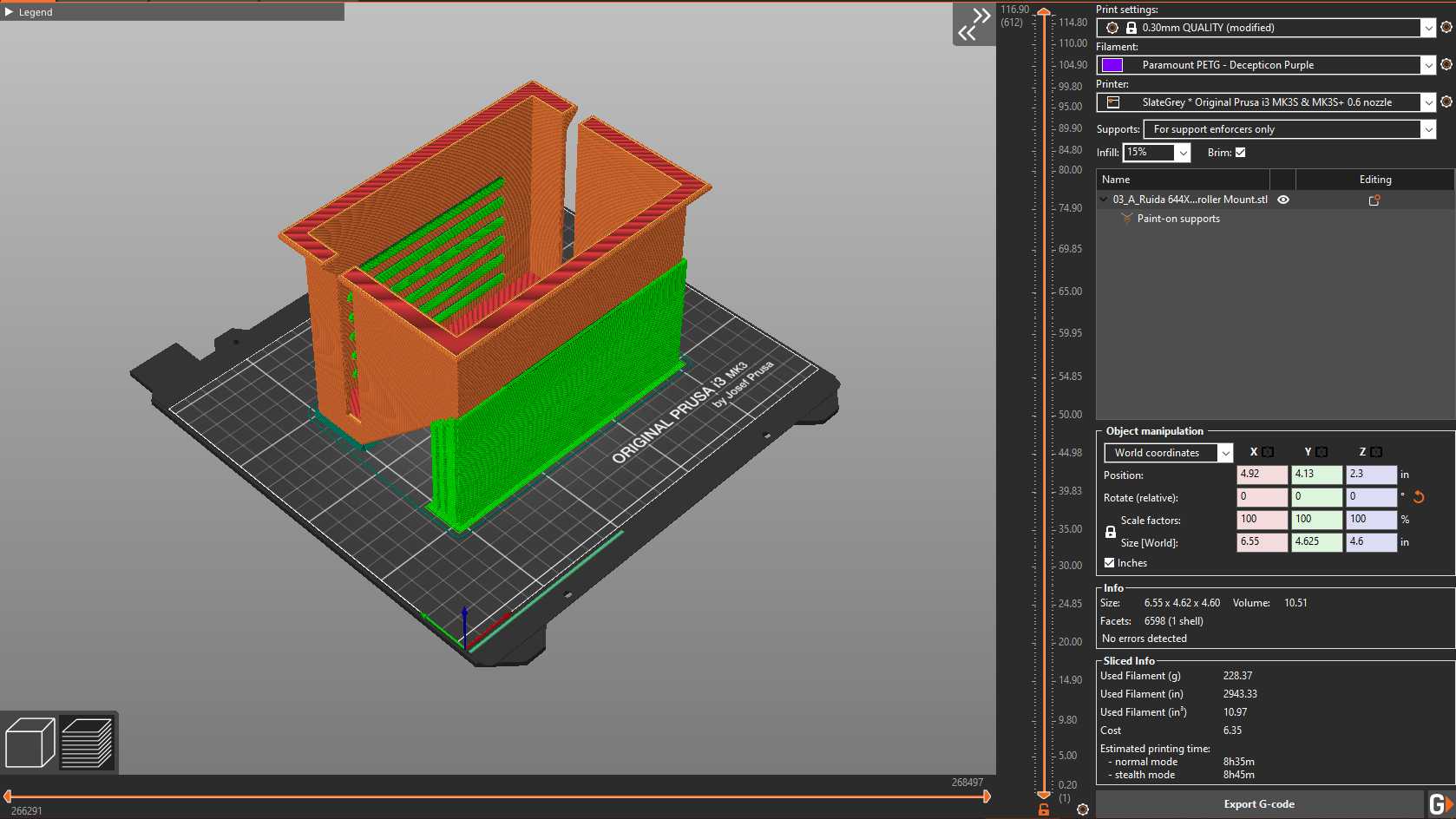

　　从安装边界尺寸来看，该结构整体外轮廓宽度比面板单边宽出3mm，高度方向预留了1.5mm的面板沉台深度，面板安装完成后表面与安装结构顶面基本齐平，不会出现凸起硌手或者凹陷积灰的问题。底部安装基面的平面度控制在0.1mm以内，保证粘接或者锁附时能够与安装面完全贴合，不会出现局部悬空造成的结构受力不均。结构的侧壁厚度统一为2mm，不管是采用3D打印打样验证还是注塑批量生产，都能满足工艺成型要求，不会出现壁厚不均造成的缩痕或者打印翘曲问题。针对激光加工车间多粉尘的使用环境，结构的边角位置全部做了R1的圆角过渡，没有容易积灰的直角缝隙，日常清洁时只需要用抹布擦拭即可，不会在边角位置残留加工碎屑难以清理。

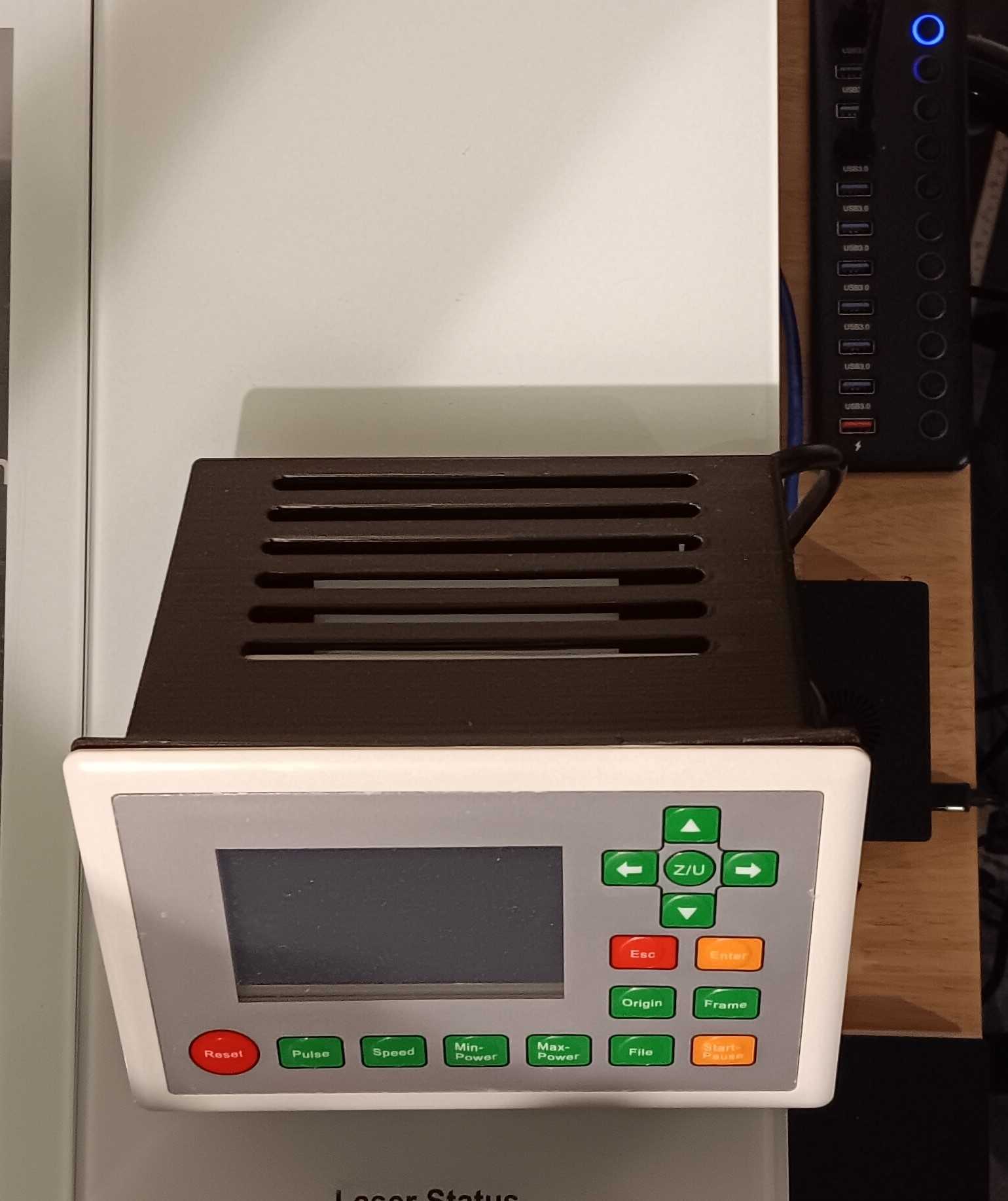

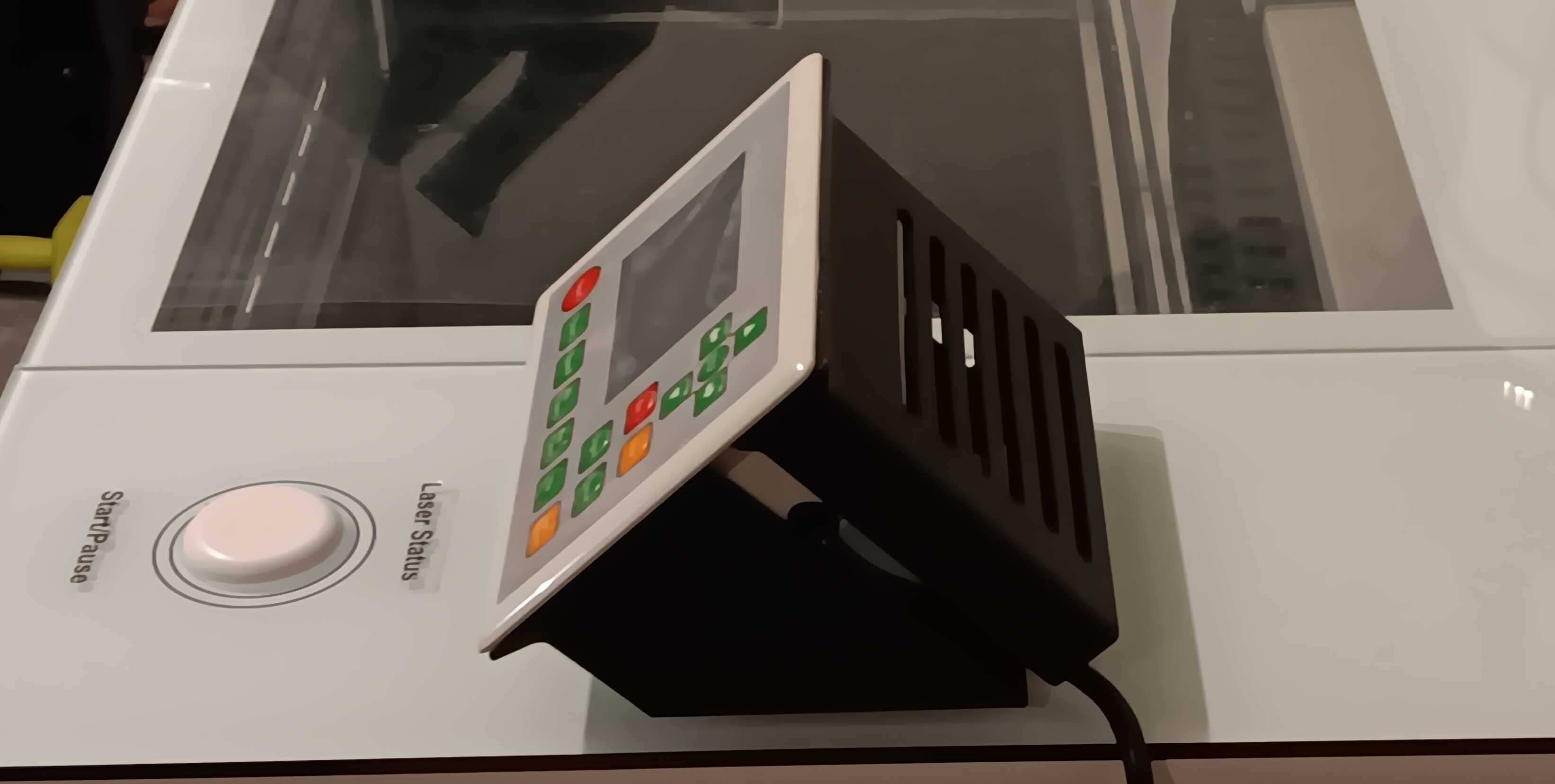

　　在实际装配测试中，该结构可以实现面板10秒快速拆装，不需要借助任何工具，后期如果需要更换面板或者检修控制线路，只需要拨开两侧卡爪即可取出面板，相比传统螺丝锁附的方案，后期维护效率提升明显。同时结构的帽檐式挡边设计可以在面板上方形成一道防护，避免车间作业时的切削液飞溅、加工碎屑直接掉落到面板接缝位置，延长面板的使用寿命。整个结构没有多余的活动部件，一体化成型的设计也避免了组装式安装支架容易出现的连接件松动问题，长期使用下依然能保持稳定的固定效果，适配激光设备长时间连续作业的使用需求。
