带环形安装位异形轮廓2D练习构件

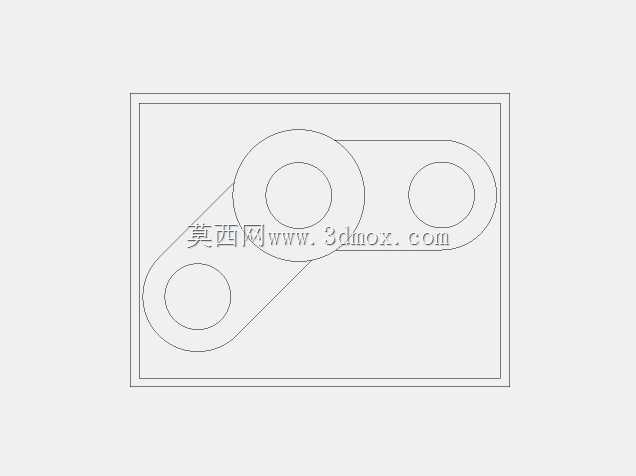

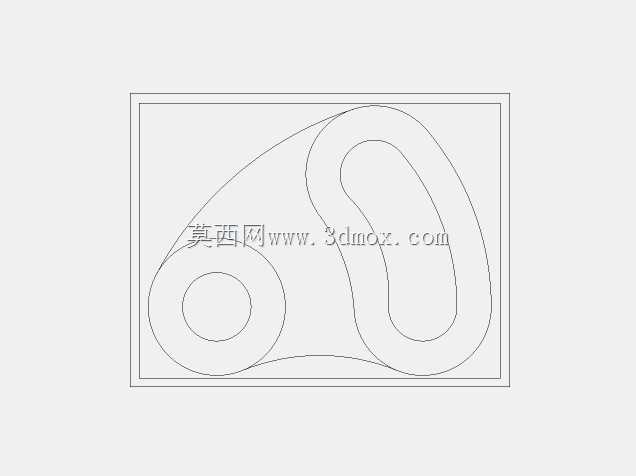

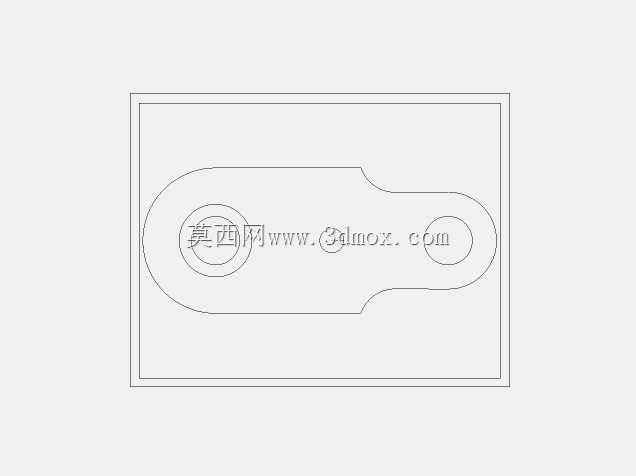

　　这类带环形安装位的异形平面构件，常出现在小型传动机构的连接端、非标设备的限位挡板以及工装夹具的定位衬板场景中，日常做结构设计时经常会遇到类似的不规则轮廓需求，既要保证安装位的同轴度公差，又要让异形外轮廓适配周边部件的避让空间，避免和相邻的运动部件产生干涉。从结构上看，左侧的环形结构是核心安装基准，内孔用于穿设转轴或者定位销，外圆的台阶面可以贴合配套的轴承端面或者压盖，做建模的时候需要先确定环形结构的圆心位置，以此为基准向外延伸曲线轮廓，右侧的长圆形闭环轮廓是另一处限位或者穿设结构，两个轮廓之间的过渡曲线需要做相切约束，避免出现应力集中的尖角，实际加工时这类轮廓如果是板材切割件，要保证曲线的顺滑度，防止切割后出现毛刺影响装配。

　　设计这类构件的时候，首先要明确安装边界：左侧环形结构的中心到右侧长圆孔中心的中心距是核心尺寸，直接决定了构件能不能适配原有安装位，外轮廓的最外侧边缘不能超出设备预留的安装空间，尤其是靠近运动部件的一侧，要预留至少2mm的安全间隙，避免设备运行时产生刮蹭。很多新手做这类2D轮廓练习的时候，容易忽略尺寸链的闭环问题，要么是环形结构的壁厚不均匀，要么是过渡曲线和两个主轮廓的连接出现断点，实际生产中如果出现这类问题，板材下料后会出现安装孔位错位，或者轮廓和周边部件干涉的情况。这类构件如果用在轻载场景下，一般选用Q235板材激光切割即可，不需要额外做表面处理，如果是用在有耐磨需求的位置，环形安装位的内孔可以做镶套处理，

　　提升反复拆装后的使用寿命，长圆形轮廓的内侧如果是用于穿设调节螺栓，要保证内壁的粗糙度达到Ra3.2以下，方便螺栓滑动调节位置。做轮廓绘制的时候，要先把两个核心功能结构的位置定死，再用样条曲线或者圆弧拼接外轮廓，每一段圆弧都要标注清楚半径和相切约束，不能只靠拖拽曲线凑形状，否则后续改图的时候会出现尺寸连锁变动，整个轮廓都会变形。另外要注意，这类平面构件虽然结构简单，但厚度方向的尺寸也要匹配安装空间，比如如果是夹在两个部件之间的调整垫片类结构，厚度公差要控制在±0.05mm以内，如果是作为外部的防护挡板，厚度可以适当降低，只要保证足够的结构刚度不会轻易变形即可。
