通讯设备用异形安装定位板二维结构设计

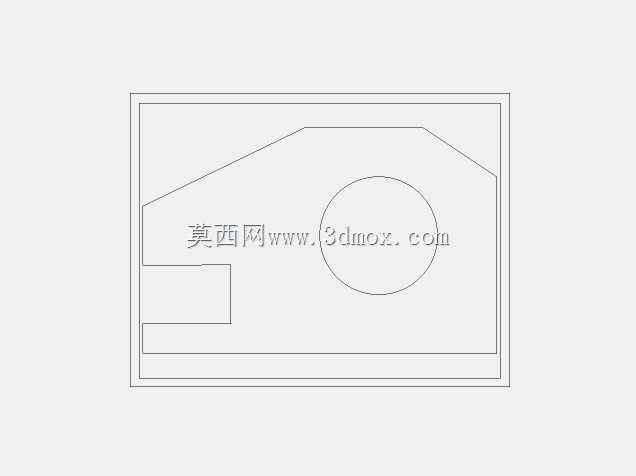

　　该结构件为通讯终端设备内部的安装定位承载板，主要用于小型通讯手持设备的内部元器件固定与空间分隔，在设备组装流程中承担核心定位基准的作用，可将主板、按键模组、信号传输模块等部件按照预设位置固定，避免设备受外力冲击时元器件出现移位、引脚脱焊等问题，保障通讯设备在日常携带、跌落场景下的结构稳定性。从结构设计逻辑来看，该板件采用矩形外轮廓作为基础边界，左上角做斜切过渡处理，可避开设备外壳的内部加强筋结构，避免组装时出现干涉问题；板件中部预留圆形通孔，用于穿过信号传输排线或者安装固定柱，实现上下层结构的连接定位；左下角设置两级阶梯式凸台结构，可与设备外壳的卡槽配合实现快速预定位，减少组装时的对位调整时间，提升流水线组装效率。

　　板件整体采用薄板冲压成型工艺设计，外轮廓的直线段均预留了冲压模具的落料余量，斜切边的角度经过反复校核，既能够满足避让结构的需求，又不会过多占用设备内部的宝贵空间，圆形通孔的直径尺寸匹配常用的通讯设备排线护套规格，可兼容多款同系列手持通讯设备的内部布局需求。在安装边界设计上，板件的外轮廓尺寸与设备外壳的内部安装腔尺寸保持0.15mm的单边间隙，既能够保证板件顺利装入腔体，又不会出现过大的装配间隙导致板件晃动；阶梯凸台的高度与外壳卡槽的深度保持一致，装配后凸台端面与卡槽底面完全贴合，可承受垂直于板面方向的按压作用力，避免按键操作时板件出现凹陷变形。该结构的设计充分考虑了通讯设备小型化、轻量化的发展趋势，

　　在保证结构强度的前提下尽可能减少板材的用料，板件上未设置多余的冗余结构，所有轮廓特征均服务于实际的安装定位需求，斜切边与圆形孔的组合布局也兼顾了内部走线的空间需求，可让排线沿着斜切边的走向布置，避免排线出现过度弯折导致线芯断裂的问题。
