带集尘功能的滚筒砂光机配套钻床工作台

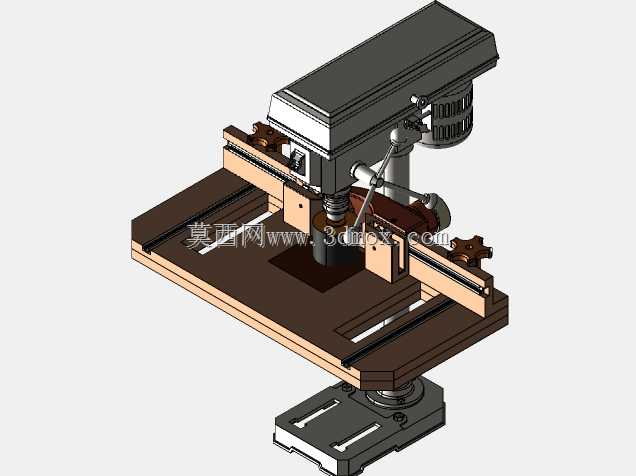

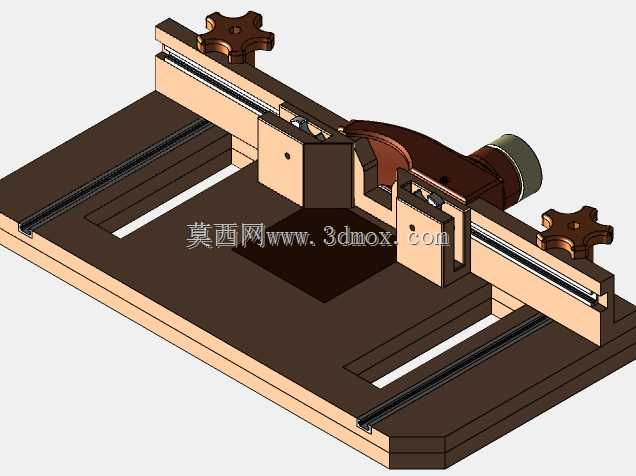

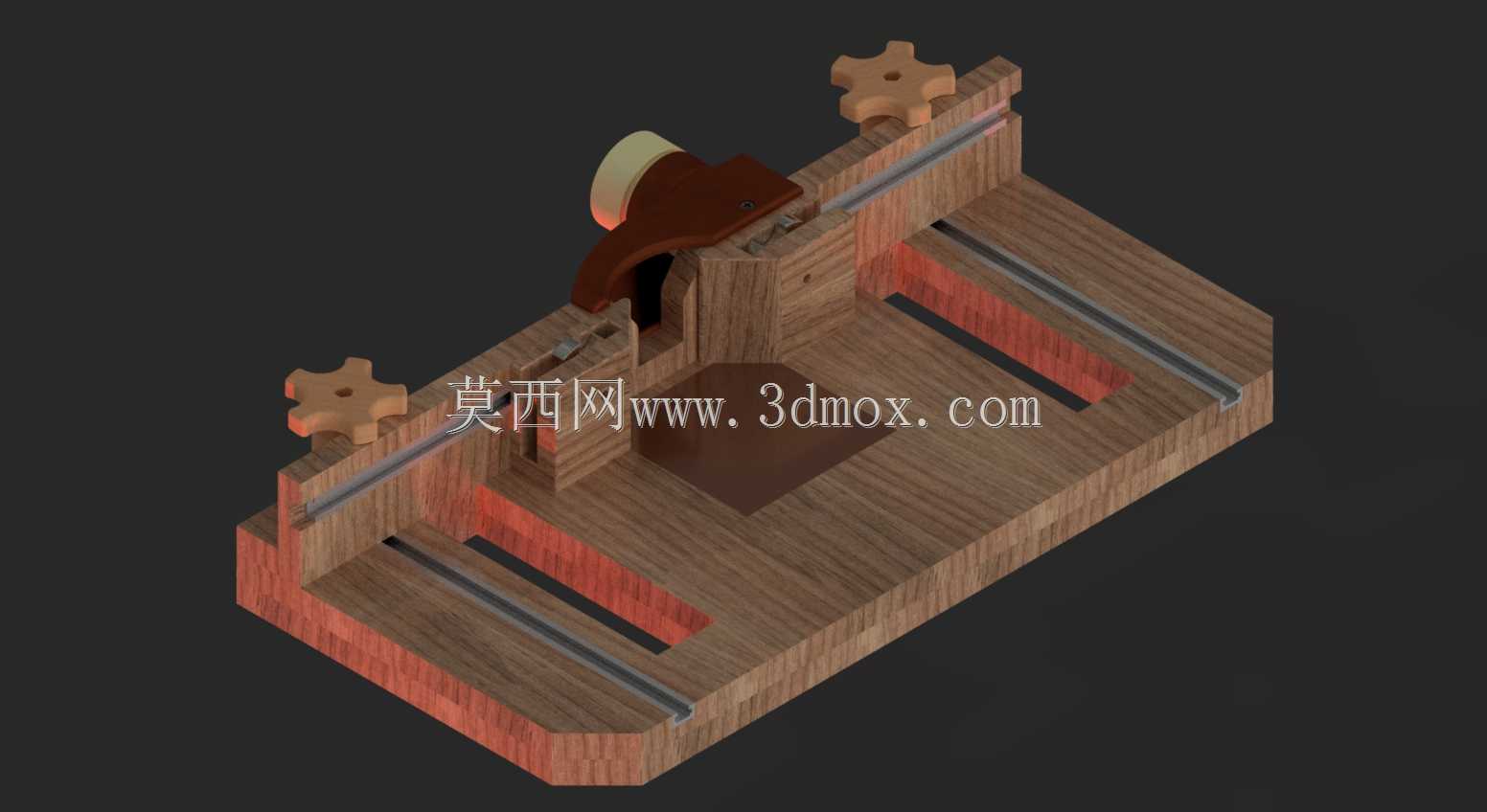

　　这款配套钻床使用的工作台，主要面向小型木工加工、手工模型制作、五金小件修配场景设计，可直接适配常规台钻的安装基面，同时兼容滚筒式砂光机的作业工位，解决小工件钻孔、砂光工序切换时反复装夹的痛点。整体台面采用多层实木复合板材加工，主体承载面预留三条平行T型滑槽，滑槽内嵌金属导向衬条，既保证夹具滑动的顺畅度，也能避免木质槽口长期受力出现磨损扩量的问题，滑槽的间距设置参考了通用台钻的工作台T型槽标准，常规的快速压钳、定位挡块都可以直接安装使用。台面两侧设置了星形手轮调节的锁紧机构，可根据加工件的尺寸调整侧向定位挡条的位置，挡条与台面接触的面做了直角校准处理，批量加工长条类工件时，只需一次校准挡条位置，就能保证所有工件的钻孔边距一致，

　　减少重复划线的工作量。靠近砂光作业的一侧设置了弧形护罩结构，护罩下方预留集尘接口，可对接常规的小型工业集尘器，砂光作业产生的木屑会顺着护罩的导流斜面被吸入集尘管路，避免木屑散落在工作台滑槽内影响滑动精度，也能减少作业区域的浮尘扩散。设计时特意将钻床作业区和砂光作业区做了高度差处理，钻孔区域的台面比砂光区域低8mm，钻孔时产生的切屑不会滑落到砂光作业面，同时两个区域的过渡位置做了圆角导边处理，工件在两个工序间转移时不会出现卡滞。整体安装边界参考了常规家用及小型工坊台钻的工作台尺寸，台面总宽度控制在400mm以内，深度320mm，不需要对原有台钻做结构改造，直接通过原有工作台的压紧螺栓就能完成固定，

　　侧向调节手轮的突出量控制在50mm以内，安装后不会占用过多的操作台周边空间，适合空间有限的个人工坊、教学实训场景使用。夹具的调节行程覆盖了从10mm薄料到120mm厚料的装夹需求，星形手轮的握持尺寸做了加大处理，戴劳保手套操作时也能轻松完成锁紧和松开动作，不需要额外使用扳手等辅助工具。台面的承载能力经过结构校核，静态承载可达到80kg，满足小型金属件、实木工件的钻孔、砂光作业载荷要求，滑槽内的金属衬条采用沉头螺丝固定，磨损后可以单独更换，不需要整体更换工作台，降低长期使用的维护成本。护罩的角度可以根据砂光作业的位置做小范围调整，调整后通过侧面的蝶形螺丝锁紧，适配不同长度工件的砂光作业需求，集尘接口的直径匹配常规的32mm工业吸尘管，不需要额外做转接头就能对接多数小型集尘设备。
