带参数调节功能的真空软管连接端头

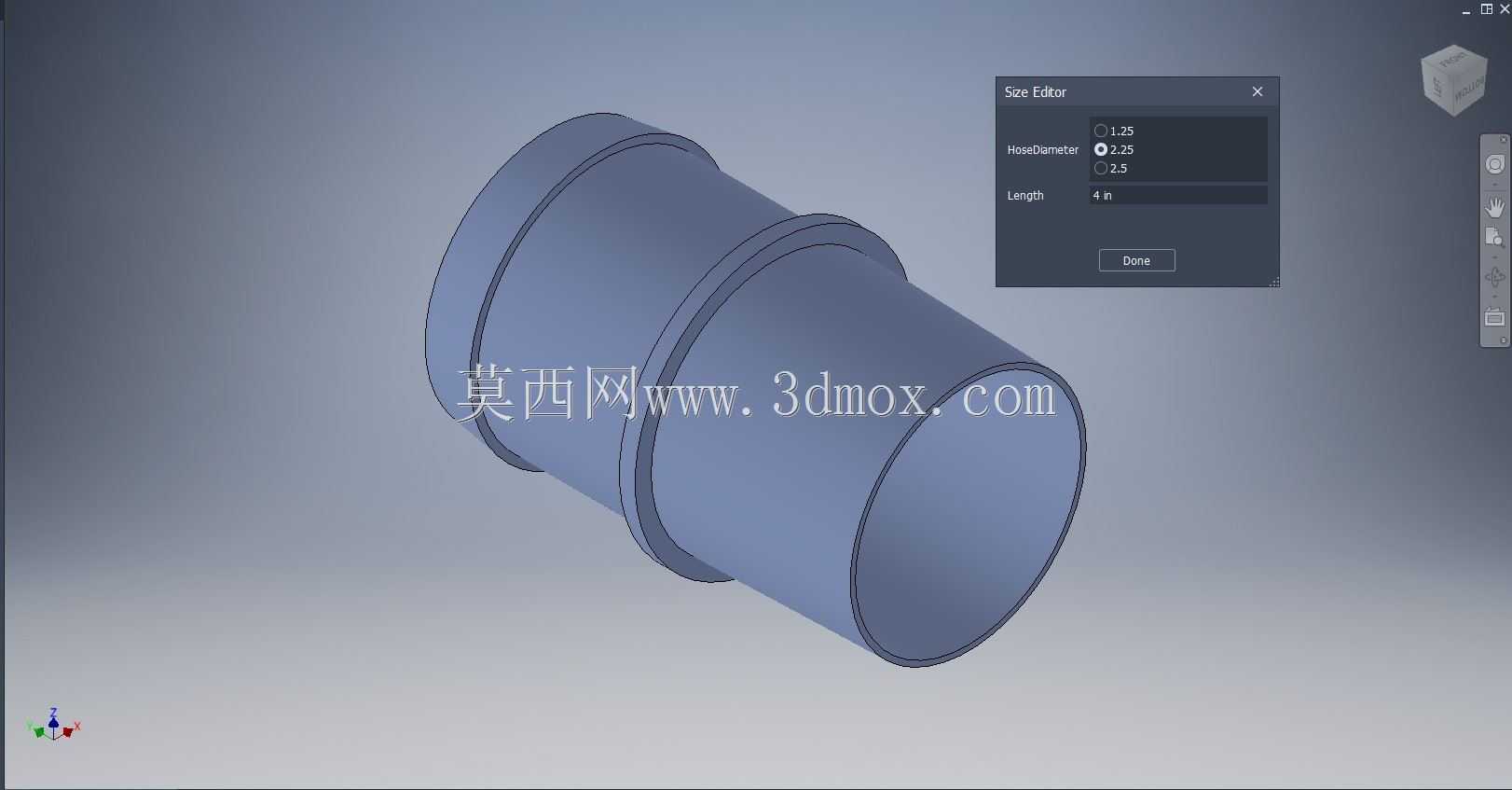

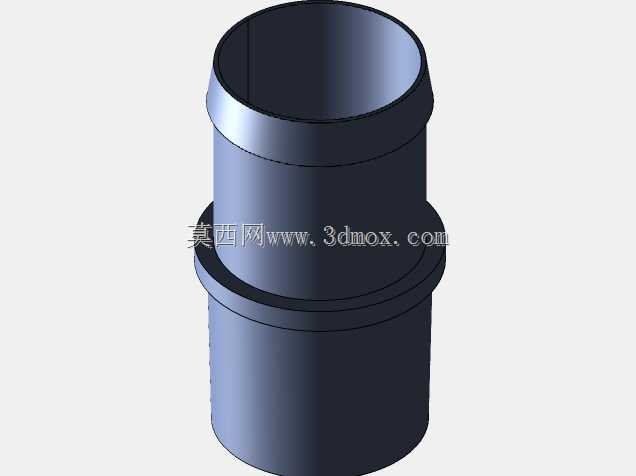

　　在真空吸附输送、负压工况管路搭建的现场场景里，软管连接端是整个管路密封可靠性的核心影响部件，不少现场调试时遇到的负压泄漏、软管适配性差问题，根源都在连接端头的尺寸匹配度不足。这款带iLogic逻辑驱动的连接端头，核心解决的就是不同规格真空软管快速适配的痛点，不用针对每一种软管内径单独重新建模，只需要在参数面板调整对应尺寸数值，模型就能自动更新到匹配的规格，大幅减少设计阶段的重复建模工作量。从实际安装边界来看，端头采用阶梯式凸缘结构，靠近管路接入端的凸缘做了圆弧过渡处理，避免硬边切割软管内壁造成长期使用后的开裂漏气，中间的限位凸台刚好卡在软管端面，控制软管插入深度，避免软管顶到管路内部造成通径缩减影响负压流量。

　　设计时特意将端头的通径做了等径处理，整个内部流道没有台阶缩径，能最大程度降低负压输送时的气流阻力，不管是用于工业吸盘的负压管路连接，还是真空上料设备的软管对接，都能保证气流通畅，不会因为局部流道突变造成压损过大。端头的外圆尺寸公差按照软管过盈配合的要求设定，插入端做了微小的锥度导向，现场安装时不需要额外涂抹润滑脂就能顺利插入软管，配合喉箍锁紧后能承受-0.09MPa的负压工况不脱开、不漏气。参数化逻辑里内置了常用的软管规格对应参数，调整时只需要输入软管的内径、壁厚数值，模型会自动匹配对应的凸缘外径、插入段长度、导向锥度，甚至连限位凸台的厚度都会根据软管的硬度做适配调整，如果是偏软的PVC软管，凸台厚度会适当增加，

　　避免锁紧时软管变形从凸台处滑脱；如果是带钢丝增强的硬质真空软管，凸台厚度会适当减小，降低安装时的插入阻力。从外形结构来看，整个端头没有复杂的异形曲面，不管是采用机加工方式做金属件，还是采用注塑方式做塑料件，都能轻松实现量产，不需要特殊的加工工艺，加工成本可控。实际选型时，只需要确认对接的软管规格、管路的负压等级，调整对应参数就能直接生成符合安装要求的模型，导出工程图后就能直接用于生产，不用反复核对尺寸修改图纸，能大幅缩短真空管路系统的设计周期，也能减少现场安装时因为尺寸不匹配造成的配件返工问题。
