通讯设备用轴支架装配结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:668933
  • 通讯设备用轴支架装配结构设计

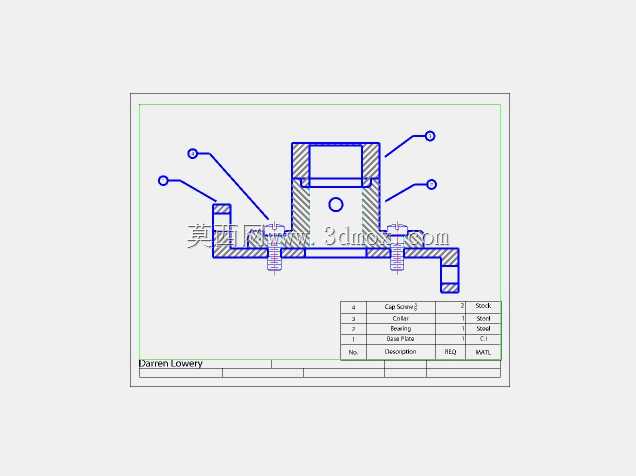

  在通讯终端内部的传动与支撑模块中,这类轴支架总成承担着核心的轴系定位与载荷传递作用,常见于翻盖式通讯设备、折叠式手持终端的转轴连接部位,是保障设备开合动作顺畅、轴系运行无偏移的关键承载构件。从结构设计逻辑来看,该组件采用分体组合式装配思路,主体支撑座为一体式铣削成型结构,中部预留的轴孔与配套轴承位采用H7级公差配合,能够保证转轴转动过程中的同轴度误差控制在0.02mm以内,避免长期开合使用后出现轴系晃动、卡顿的问题。两侧延伸的安装耳板上预留了沉头螺钉安装孔,安装时可直接通过标准紧固件与设备内部的塑胶或金属机架固定,沉孔设计能够保证螺钉安装后端面不突出安装面,不会干涉周边其他元器件的排布空间。组件配套的紧固件、

  轴承衬套均采用标准化选型,在后期维护更换时无需单独定制非标配件,能够大幅降低终端产品的售后维护成本。从安装边界来看,该支架总成的整体外轮廓尺寸适配6s规格通讯终端的内部堆叠空间,横向安装跨距控制在终端内部框架的预留安装槽范围内,垂直方向的凸起高度不会侵占屏幕模组与电池仓的排布空间,在满足结构强度的前提下尽可能做了轻量化的壁厚优化,主体支撑壁厚控制在1.2mm,既能够承受转轴开合过程中产生的径向与轴向复合载荷,又不会过多占用终端内部宝贵的堆叠空间。在实际工况中,该支架需要承受设备反复开合产生的交变载荷,设计时在轴孔与安装耳板的衔接位置做了圆弧过渡处理,避免应力集中导致的结构断裂,经过上万次开合疲劳测试后,

  结构形变量仍能控制在允许公差范围内。组件的装配流程采用分层递进式设计,先将轴承衬套压入主体支架的轴孔内,再穿入转轴后通过两侧的锁紧螺钉固定轴向位置,最后整体装入设备机架并锁紧安装耳板的固定螺钉,整个装配过程无需特殊工装,适配通讯产品流水线的快速装配节奏。支架底部预留的定位凸台能够与机架上的定位凹槽快速嵌合,装配时无需反复调整对位,能够有效提升产线装配效率,减少对位偏差导致的装配不良问题。
