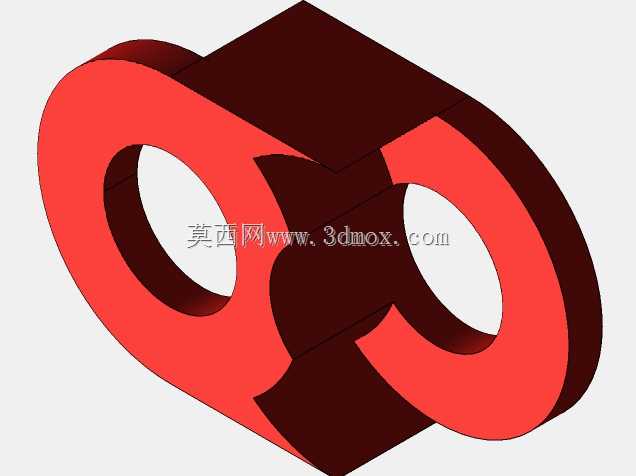

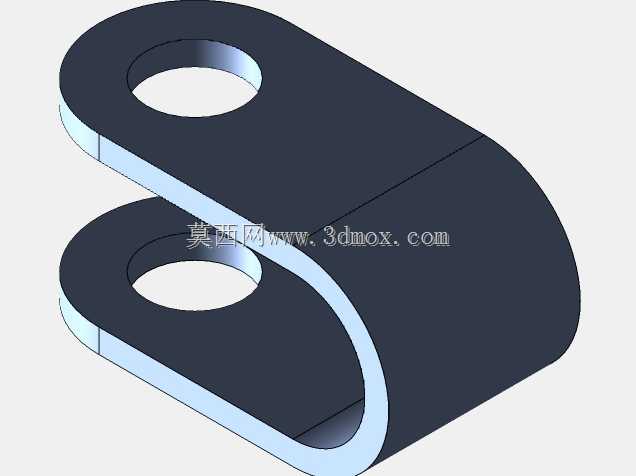

参数化双环连接结构建模练习作品

　　本次建模的双环连接构件，可作为小型传动机构的联动铰接部件使用，在轻工自动化设备的连杆传动组、小型工装夹具的联动锁止结构中都能找到适配场景，这类构件核心作用是实现两个平行轴系间的动力传递或者动作联动，相比单臂铰接结构，双环对称布局的受力平衡性更好，在往复摆动工况下的偏载磨损量更低。从设计思路上看，建模初始阶段先确定两个环形结构的中心距参数，这个尺寸直接决定构件的摆动行程范围，环形部分的内孔直径需要匹配对应铰接轴的外径，预留合理的配合间隙，常规工况下间隙控制在0.02-0.05mm区间即可，若用于频繁往复摆动的场景，还需要在环形端面预留润滑脂槽的设计空间，降低铰接面的摩擦损耗。中间连接段采用等截面矩形过渡结构，

　　和两侧环形结构做完全倒圆角融合处理，避免直角位置出现应力集中，在承受交变载荷时不会在衔接位置产生疲劳断裂风险。外形尺寸方面，整体外轮廓的宽度需要匹配安装空间的边界，两个环形结构的外圆直径要小于安装位的避让槽尺寸，防止构件摆动过程中和周边结构件产生运动干涉，安装时需要保证两个铰接轴的平行度误差控制在0.1mm以内，否则会出现卡滞、磨损加剧的问题。建模过程中所有尺寸都做参数化关联，调整中心距、环厚、内孔直径这些核心参数时，整个模型可以自动更新重构，不需要逐个特征修改，能大幅提升同系列不同规格构件的设计效率。结构细节上，环形部分的壁厚需要根据承受的载荷大小核算，常规轻载传动场景下壁厚取内孔直径的1/4即可满足强度要求，若用于重载工况，

　　可适当增加壁厚或者在连接段位置增设加强筋结构，提升整体刚性。这类构件实际加工时多采用45号钢铣削成型，表面做发黑处理提升防锈能力，铰接配合面需要做精镗加工保证尺寸精度，装配时配合面涂抹润滑脂，日常维护周期内定期检查铰接面的磨损量，磨损量超过0.1mm时需要及时更换，避免出现传动间隙过大影响设备动作精度的问题。建模时特意将所有特征的约束关系做全定义，没有冗余的自由尺寸，保证参数调整时模型不会出现特征报错或者几何畸变，对于结构设计从业者来说，这类参数化建模练习能很好地掌握尺寸关联、特征约束的技巧，后续做系列化零部件设计时可以直接复用这套建模逻辑，减少重复建模的工作量。
