带偏心凸缘的轴类连接传动零件

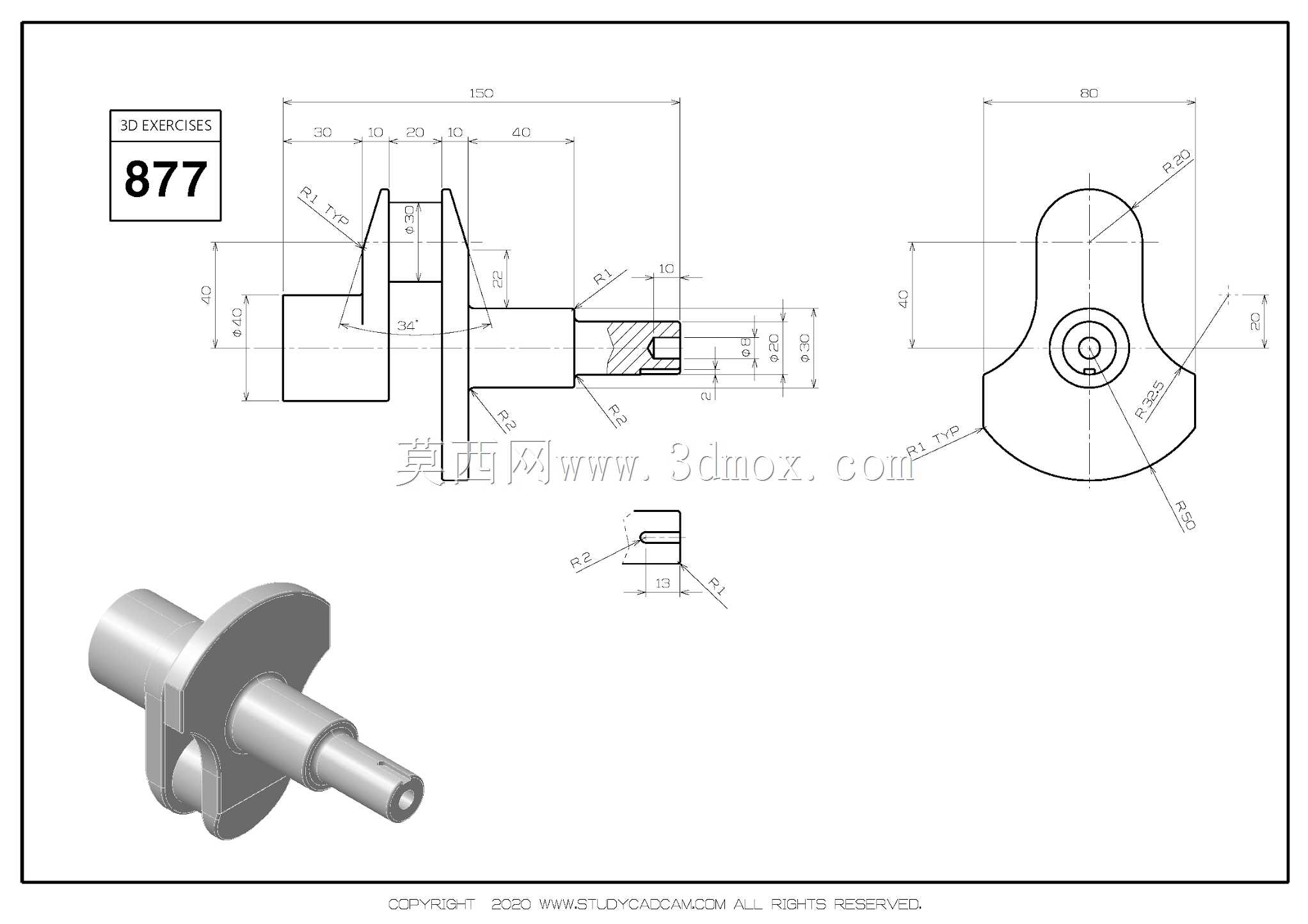

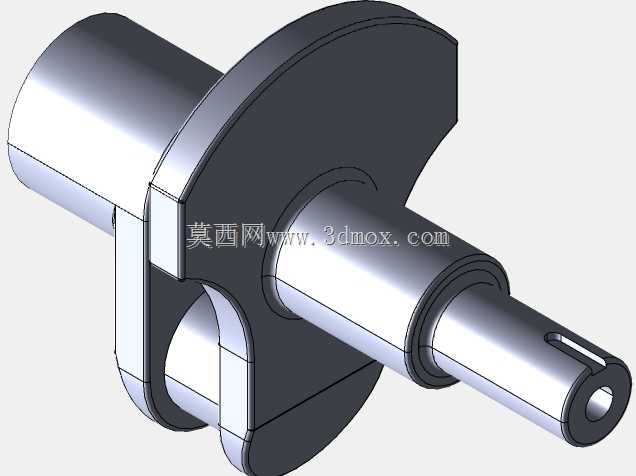

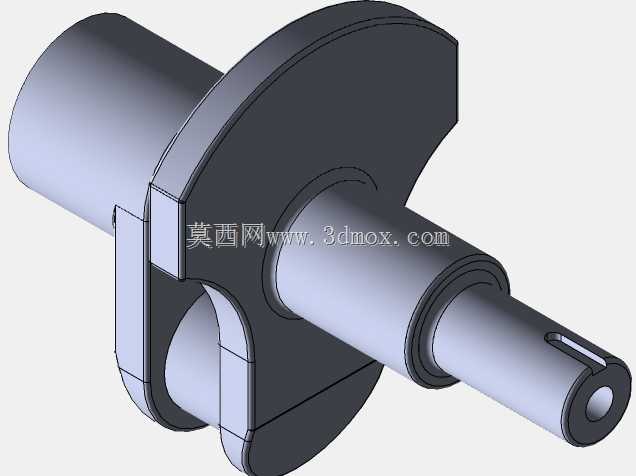

　　该零件属于轴类带偏心凸缘的传动连接件，常见于小型轻工设备、通讯终端内部的动力传递链路中，承担扭矩传递、运动轨迹约束以及部件定位的多重作用。从结构设计来看，主体采用阶梯轴布局，不同轴段的直径差形成明确的轴向定位台阶，可适配不同内径的轴承、传动轮等配套零件，轴端预留的内孔可用于安装锁紧销或者紧定螺钉，避免配套传动件在高速往复运动中出现轴向窜动。偏心设置的凸缘结构是该零件的核心功能区，凸缘外轮廓采用圆弧与直线相切的平滑过渡设计，既减少了运动过程中的应力集中，也能在配套滑槽内完成特定轨迹的摆动或间歇传动，凸缘中心的同轴通孔与主体轴段保持严格的位置度公差，确保安装后凸缘的偏心距精度满足传动要求，不会出现运动卡滞或轨迹偏移的问题。

　　从安装边界来看，零件的轴向总长度、各轴段的直径与长度、凸缘的偏心距以及外轮廓尺寸都经过严格的尺寸链校核，安装时可直接将对应轴段穿入设备基座的安装孔内，通过轴肩完成轴向定位，凸缘部分嵌入配套的传动槽内即可完成装配，不需要额外设计复杂的转接结构。在实际应用场景中，这类零件常出现在小型通讯设备的按键触发机构、便携终端的翻盖联动结构、小型自动化设备的间歇送料机构中，依靠偏心凸缘的轮廓轨迹将轴的旋转运动转化为从动件的规律往复运动，相比齿轮连杆结构，这种一体成型的偏心凸缘轴结构零件数量更少，装配累积误差更小，传动过程更平稳，运行噪音更低。设计过程中需要重点关注凸缘与轴段衔接处的圆角处理，避免交变载荷下出现应力断裂，同时各配合轴段的表面粗糙度、

　　同轴度公差需要满足传动配合要求，确保长期运行下的磨损量控制在合理范围内，零件整体采用一体切削成型的工艺方案，材料可根据使用场景选用中碳钢或者工程塑料，兼顾结构强度与轻量化需求，不同轴段的直径差设计也兼顾了减重与结构刚度的平衡，非配合区域采用适当的尺寸缩减，既降低了零件整体重量，也减少了加工过程中的材料去除量，提升加工效率。
