方形气动驱动滑阀式气缸闸板结构

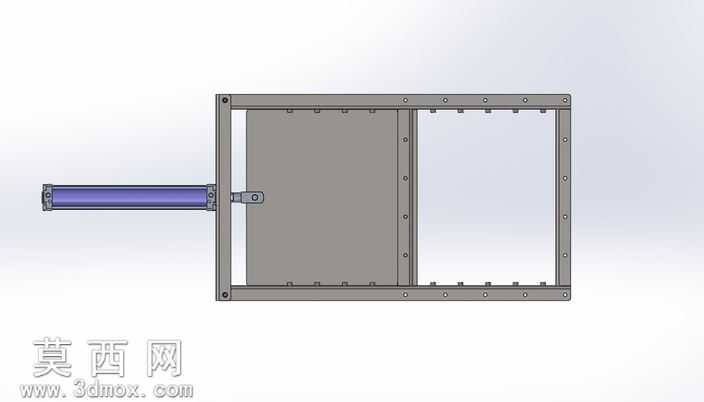

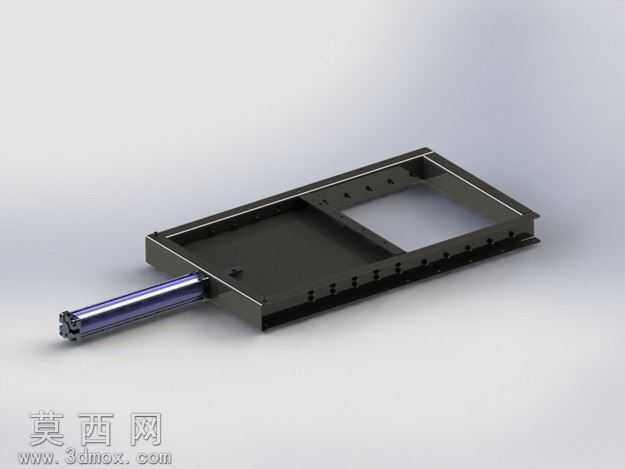

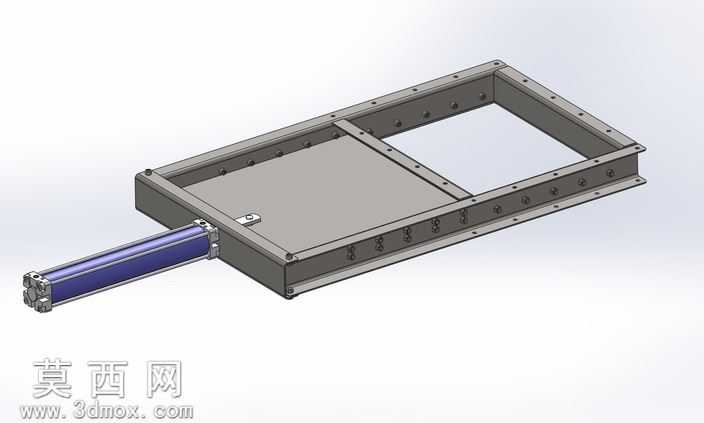

本作品为方形结构的气动驱动滑阀式气缸闸板三维模型，整体采用SolidWorks进行全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处钣金折弯、螺栓孔位、气缸安装接口都做了精准的尺寸约束，确保模型可直接对接生产加工的图纸输出需求。渲染阶段采用了工业级写实渲染方案，金属钣金框架赋予哑光冷轧钢材质，表面添加细微的磨砂纹理与均匀的金属反光特性，还原真实钣金加工后的表面质感；驱动气缸部分的缸筒赋予阳极氧化深蓝色铝合金材质，活塞杆采用抛光镀铬金属材质，端盖与紧固件则做了发黑处理的金属质感区分，不同部件的材质层次清晰，能够直观区分各个功能组件。结构设计上，整体采用矩形外框作为承载主体，外框四周均匀布置安装螺栓孔，用于阀体在工作管路或设备工位上的固定安装；闸板部分采用平整钣金结构，与外框内部的导向滑槽做间隙配合，保证滑动过程顺畅无卡滞；驱动气缸通过专用连接法兰与外框端部刚性连接，气缸活塞杆端部通过连接块与闸板做可拆卸式固定连接，可通过气缸的伸缩动作带动闸板沿滑槽做直线往复运动，实现通路的开启与截断控制。设计思路围绕工业现场的工况需求展开，整体结构紧凑，方形通路口径适配大截面的通路通断需求，钣金结构的设计在保证结构强度的同时有效降低了整体重量，气缸直驱的传动方式省去了复杂的中间传动机构，动作响应迅速，维护便捷，可广泛应用于工业通风、物料输送、工况隔断等场景的通路控制，模型同时保留了完整的装配约束关系，可直接用于运动仿真模拟，验证闸板全开、全关行程的动作合理性，排查结构干涉问题，为后续的实物试制提供可靠的三维数据支撑。
