发动机连杆结构三维建模练习作品

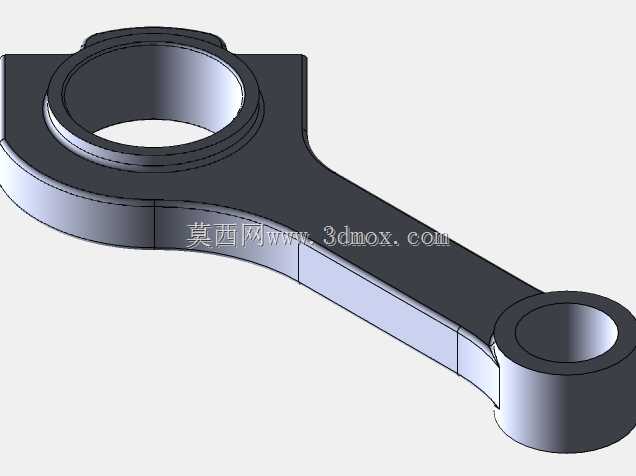

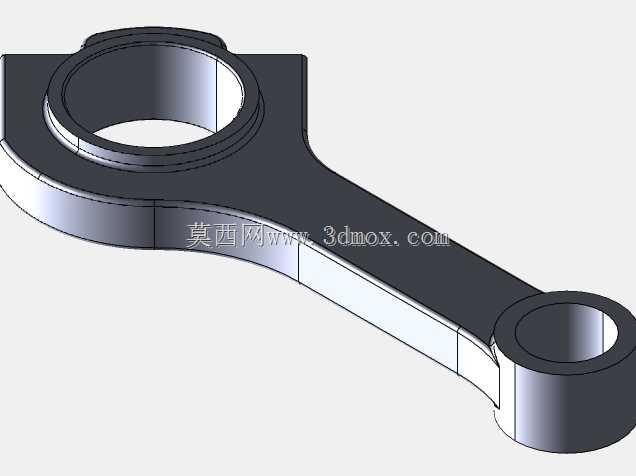

　　本次建模的连杆类零件，是内燃机动力传递路径中的核心受力构件，日常在小排量通用汽油机、摩托车发动机以及小型农用动力设备中应用广泛，工作过程中需要承接活塞销传递来的燃气爆发压力，再将往复直线运动转换为曲轴的旋转扭矩输出，整个工况下要同时承受交变拉压载荷、惯性力带来的冲击载荷，对结构的刚度、强度以及形位公差控制都有明确要求。从结构设计逻辑来看，该零件采用分体式大头端设计，大头端为剖分结构，配套两个安装定位孔用于装配连杆瓦盖，装配后与曲轴曲柄销形成转动配合，小头端为整体式圆环结构，用于压装衬套后与活塞销连接，中间杆身采用工字形截面设计，在保证整体抗弯抗扭刚度的前提下尽可能降低零件自身重量，减少往复运动过程中产生的惯性力，

　　降低曲轴端的动平衡调校难度。建模过程中需要重点关注几个安装边界尺寸：大头端内孔与曲柄销的配合公差、小头端内孔与活塞销的配合公差直接决定了整机运转的可靠性，两端孔的中心距尺寸公差会直接影响发动机的压缩比参数，因此在草绘阶段就需要对中心距尺寸做全约束，避免后续特征编辑时出现尺寸漂移。大头端两个安装螺栓孔的孔位同轴度、孔端面与孔轴线的垂直度，会直接影响连杆盖装配后的贴合精度，若形位公差超差，运转过程中很容易出现螺栓松动、瓦盖错位的严重故障。杆身与两端圆环的过渡位置均采用大圆角平滑过渡，避免应力集中导致的零件疲劳断裂，这也是连杆类零件设计中需要重点关注的细节，很多建模练习中容易忽略过渡圆角的参数匹配，

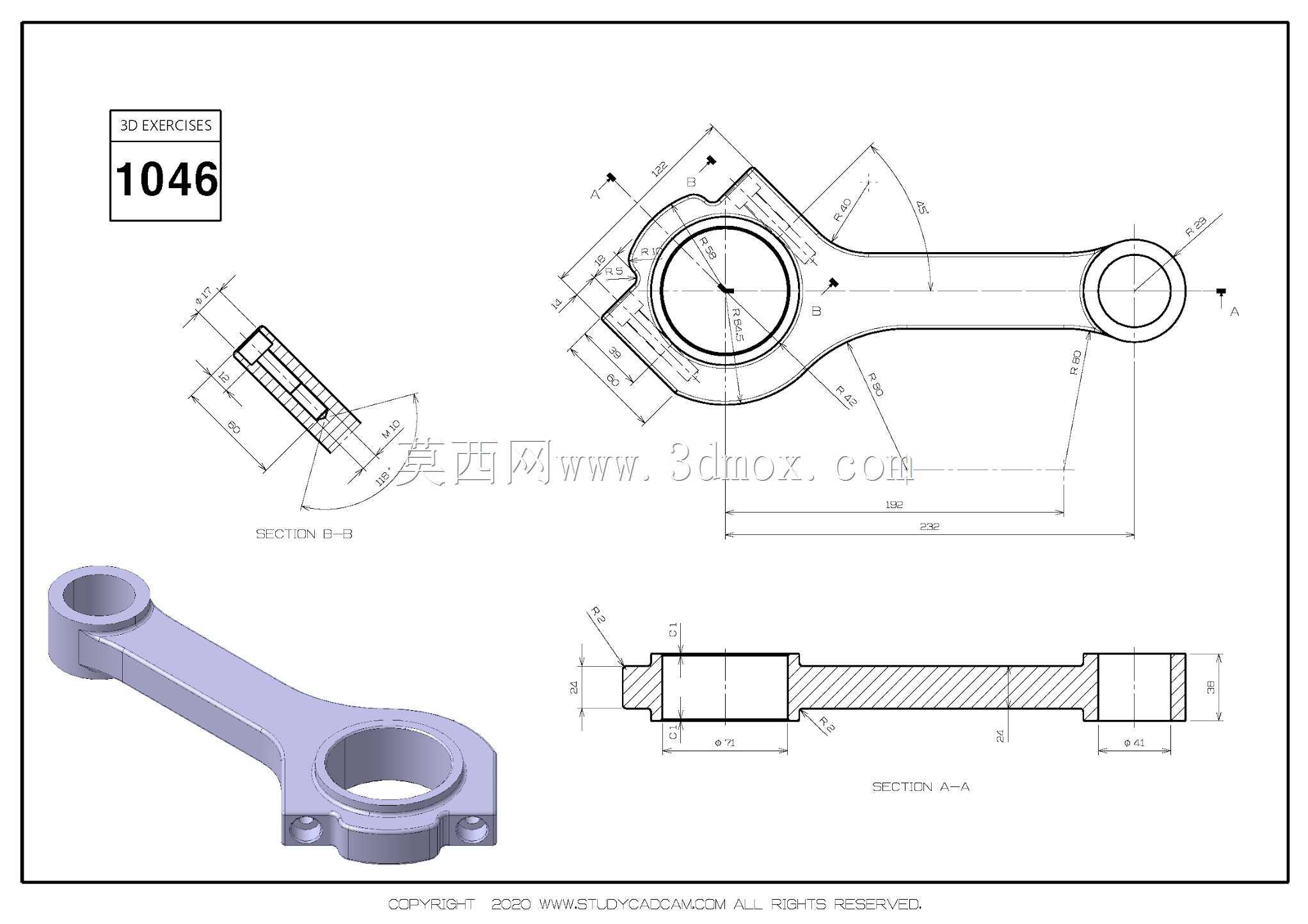

　　导致后续做有限元分析时出现局部应力值远超材料许用应力的问题。两个剖面视图分别展示了杆身内部的结构细节以及大头端的剖分装配关系，建模时需要注意剖分面的定位角度，保证与实际加工过程中的剖分工艺一致，同时两端孔的表面粗糙度要求、油槽位置的预留也需要在建模时提前考虑，避免后续出工程图时出现结构缺失。这类连杆零件的建模练习，核心是掌握回转类连接构件的尺寸约束逻辑、过渡特征的处理方法，以及装配配合面的公差预留思路，对于理解内燃机动力传递结构的设计逻辑有很强的实操参考价值。
