一字型螺丝刀结构设计三维建模作品

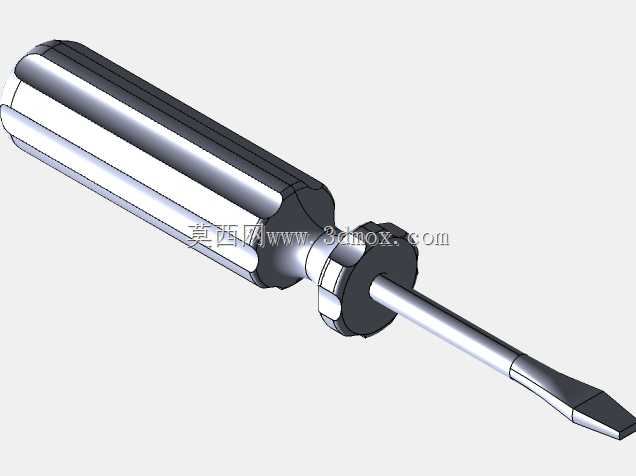

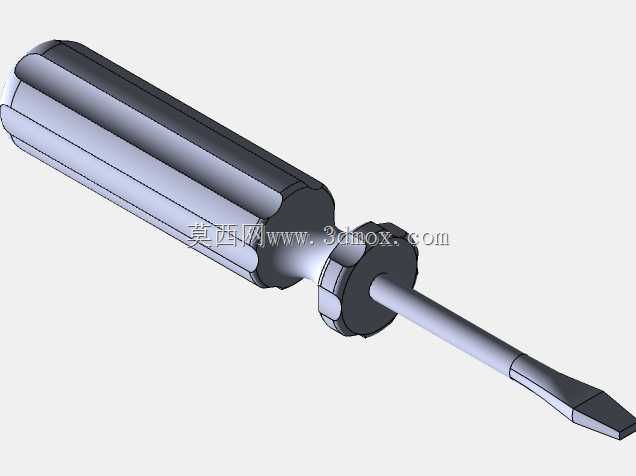

　　这款一字型螺丝刀是机械装配、设备维保、电子拆装场景中最常用的手动紧固工具，日常产线装配工位、售后维修场景、家用拆装场景都能见到它的身影，核心作用是通过扭矩传递完成一字槽螺钉的拧紧与松卸作业，适配头部带一字开槽的各类紧固件，覆盖M2到M6区间的常规机螺钉、自攻螺钉拆装需求。从结构设计逻辑来看，整个产品分为手柄与刀杆两大核心部分，手柄采用带防滑棱的透明包覆结构，握持段做了符合人体工学的收腰造型，周向的多面防滑结构能在手部施力时避免打滑，即便是带少量油污的作业环境下也能保证足够的握持摩擦力，手柄尾部做了圆弧过渡处理，长时间掌心顶压施力时不会产生明显的硌手感，适合连续拆装作业。刀杆部分采用高强度合金钢结构，

　　与手柄连接的位置做了加粗的定位轴肩，压装入手柄后能保证大扭矩施力时不会出现刀杆跟转、脱出的问题，刀杆向工作端逐步收窄过渡，工作端的一字批头做了精准的厚度与宽度匹配，批头边缘做了微小的倒角处理，既能顺利卡入螺钉的一字槽内，又能避免槽口边缘因为应力集中出现崩边、滑牙的问题。从尺寸边界来看，整刀总长度控制在160mm左右，手柄段直径最大处约30mm，刀杆工作段长度约70mm，批头厚度约0.8mm、宽度约6mm，整体尺寸适配常规工位的工具收纳槽，也能放入常规的便携工具包内携带，不需要预留过大的收纳空间。建模过程中严格遵循工程图的尺寸公差要求，手柄的防滑棱位置、刀杆的过渡圆角、批头的角度参数都完全匹配二维图纸的标注，

　　截面A-A的手柄周向轮廓做了精准的曲面拟合，保证模型的结构特征与实物完全一致，既可以作为手动工具结构设计的参考案例，也能用于工具类产品的渲染展示、装配模拟场景使用，刀杆与手柄的配合位置做了装配干涉检查，压装配合面的过盈量符合五金工具的装配工艺要求，不会出现结构干涉或者配合间隙过大的问题。
