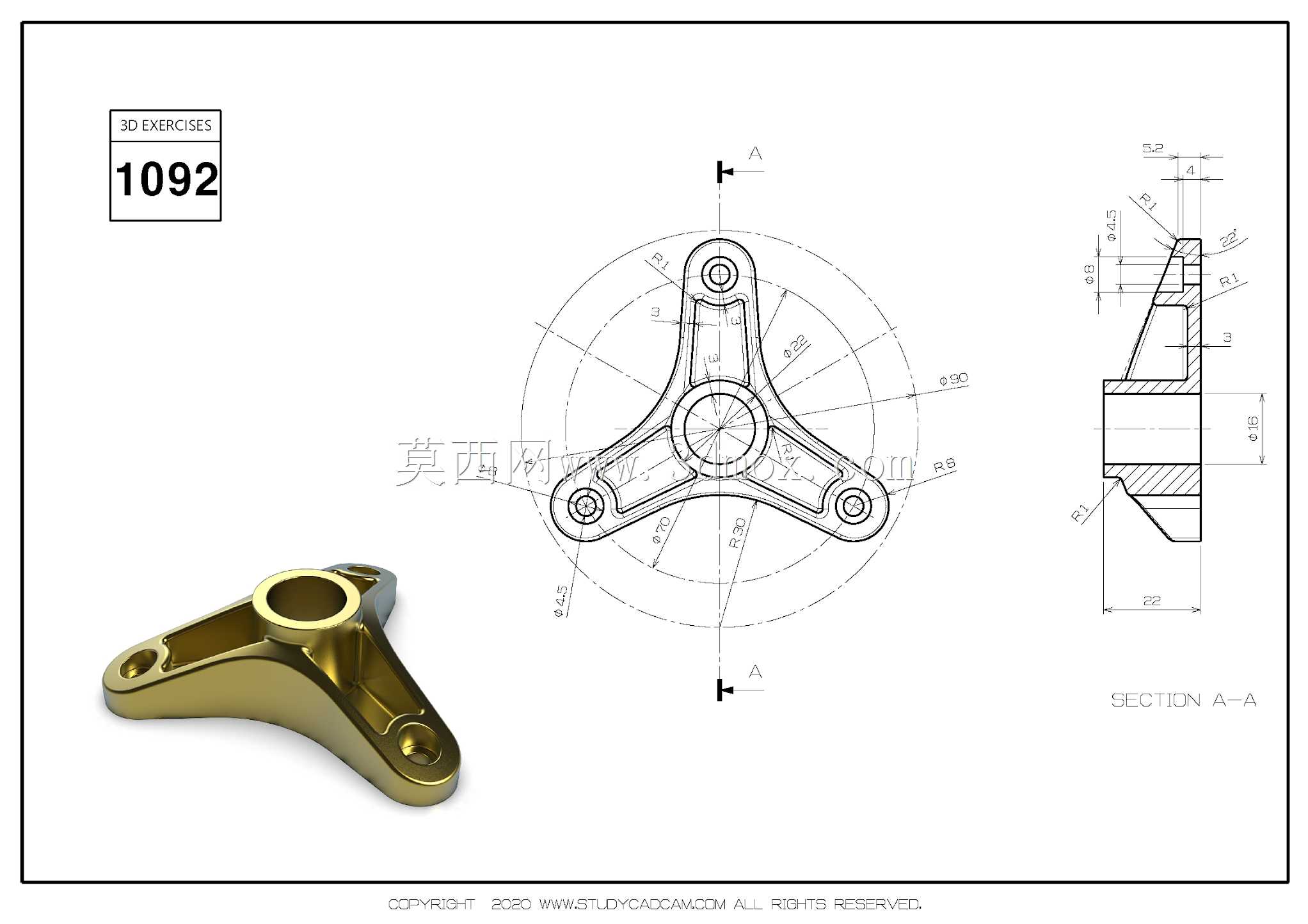

三角支架类机械连接支撑结构练习件

　　这类三角分布的支撑连接结构，在小型传动组件、便携设备支撑模块、轻工机械的定位连接场景中十分常见，核心作用是通过三点稳定的力学特性，实现中心轴类部件与外围安装基面的刚性连接，同时尽可能降低结构自重，减少不必要的材料占用。从结构设计逻辑来看，三个支臂沿中心轮毂呈120度均匀圆周分布，这种布局能让中心部位承受的径向、轴向载荷均匀分散到三个支臂末端的安装孔位，避免单一支臂应力集中导致的结构变形或断裂，相比两臂或者四臂的支撑结构，三角布局在有限安装空间内的抗倾覆、抗偏载能力更突出，尤其适合存在小幅振动的工作场景。中心轮毂部位设计有同轴台阶孔，主要用于配套衬套或者滚动轴承，为穿过的转轴提供定位支撑，孔位的台阶结构可以对轴承外圈实现轴向限位，

　　省去额外的轴用挡圈或者端盖固定结构，压缩整体装配空间，轮毂外侧的过渡圆角经过优化，能降低支臂与轮毂衔接处的应力集中系数，在承受交变载荷时减少疲劳裂纹的产生概率。每个支臂末端都设计有同轴通孔，用于穿装螺栓实现与基座的固定连接，孔位周边做了局部加厚处理，避免螺栓锁紧时压溃支臂表面，同时保证连接刚度，支臂本身采用变截面设计，靠近轮毂的位置厚度更大，向末端安装孔逐渐过渡收窄，在保证结构强度的前提下尽可能去除冗余材料，降低整体重量。从安装边界来看，三个安装孔的中心位于同一分度圆周上，安装时需要保证基座上对应的螺纹孔或者通孔的位置度公差在合理范围内，避免强行装配产生的内应力影响支撑精度，中心轮毂的轴线需要与安装基面保持垂直，

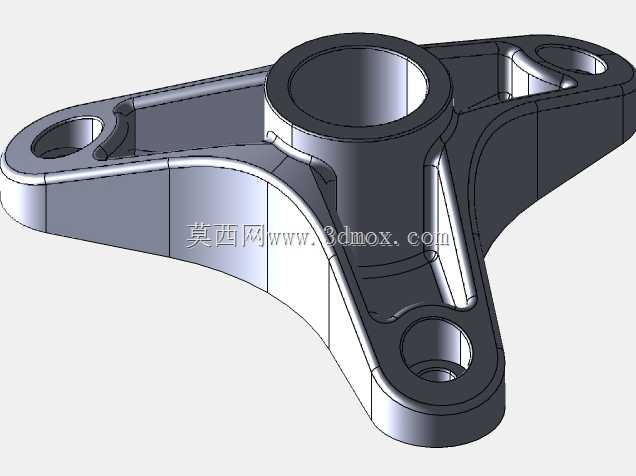

　　否则会导致穿装的转轴出现偏斜，加剧轴承磨损。建模过程中需要重点关注各部位的过渡圆角衔接，尤其是支臂上下表面与轮毂、安装凸台的衔接位置，要保证曲面顺滑过渡，避免出现尖角或者碎面，否则后续导入工程图生成剖视图、进行有限元应力分析时容易出现计算误差，同时要保证三个支臂的尺寸一致性，通过圆周阵列特征实现结构的均匀分布，确保整体的动平衡、静平衡性能满足使用要求，这类结构虽然尺寸不大，但涵盖了同轴孔设计、筋板布局、安装孔定位、应力集中规避等多个机械结构设计的基础知识点，是练习三维建模、结构合理性校验的典型实操案例。
