十字螺丝刀结构设计三维练习模型

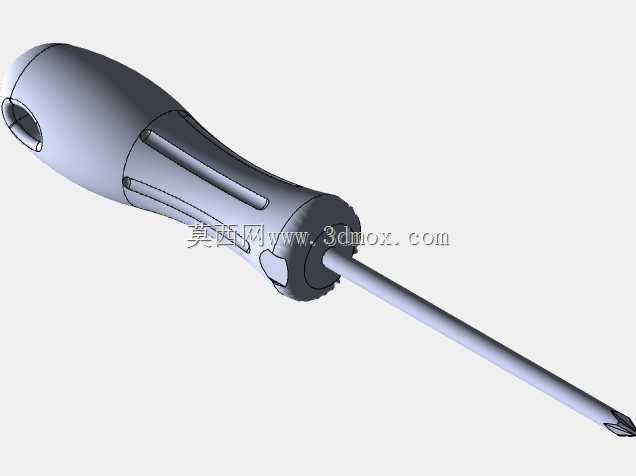

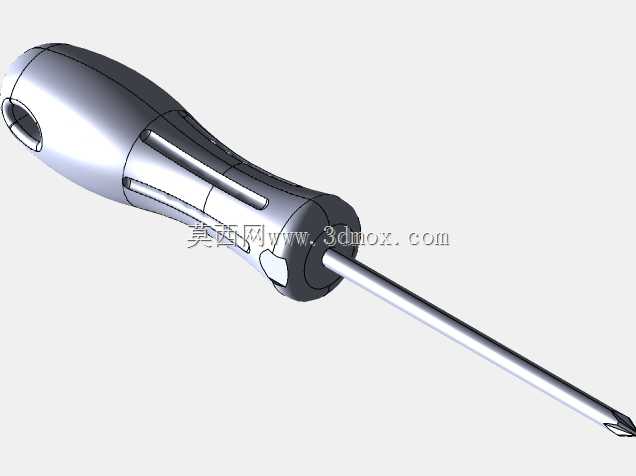

　　这款手动旋拧工具的三维建模练习，核心围绕日常装配维修场景中最常用的十字螺丝刀展开，从结构设计到尺寸标注完全贴合实际量产工具的工程逻辑。在设备运维、家电拆装、家具组装、小型机械调试等各类需要螺纹紧固件拆装的场景里，螺丝刀都是出场率最高的基础手动工具，其结构合理性直接影响操作手感、传力效率与使用寿命。从结构设计思路来看，模型将螺丝刀拆分为刀杆与手柄两个核心功能模块，刀杆部分采用合金工具钢对应的实体建模逻辑，工作端的十字批头严格对应通用十字螺钉的槽型尺寸，确保批头与螺钉槽的贴合度，避免旋拧过程中出现滑牙、崩边问题；刀杆与手柄的连接段做了扁位与嵌合结构设计，模拟实际生产中刀杆注塑嵌入手柄的防转结构，

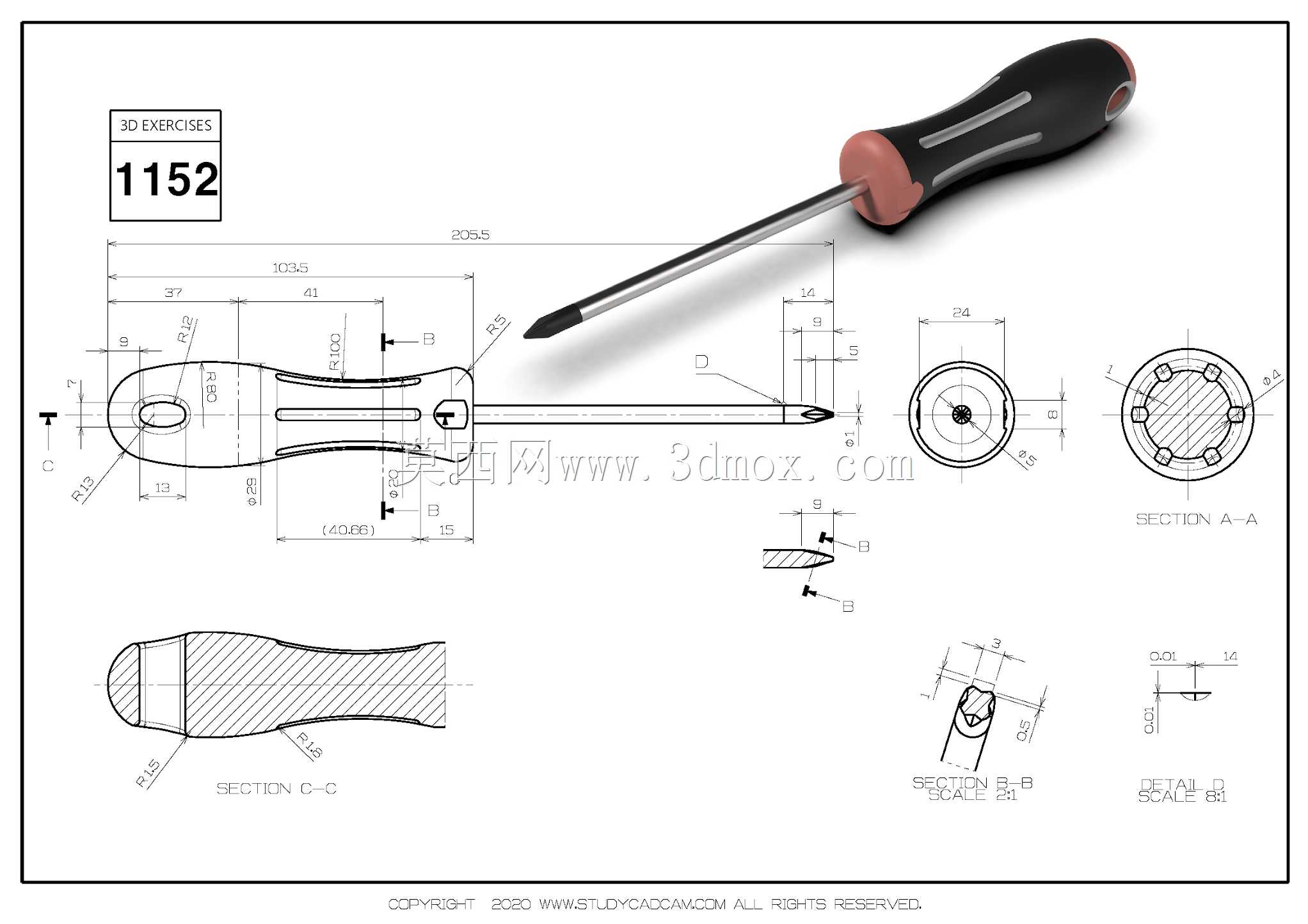

　　保证大扭矩旋拧时刀杆与手柄不会出现相对转动。手柄部分采用符合人体工学的曲面造型，握持段做了多道防滑凹槽与软胶包覆区域的结构区分，对应实际产品中硬塑骨架加软胶防滑层的双色注塑结构，手柄尾部的圆弧过渡设计能贴合掌心，长时间施力操作时不会产生明显硌手感，靠近刀杆的位置做了收颈设计，方便手指捏持做小幅度精准旋拧调整。从尺寸边界来看，模型标注的总长度控制在常规手动螺丝刀的常用尺寸区间，刀杆直径对应不同规格螺钉的受力需求做了等强度设计，从批头端到手柄连接段直径平缓过渡，避免应力集中导致刀杆断裂；手柄的最大直径符合成年人手掌握持的舒适尺寸范围，各段截面的轮廓尺寸都标注了公差参考，对应量产时的注塑成型精度要求。细节结构上，

　　刀杆表面做了表面处理对应的质感区分，批头端部做了微小的倒角处理，既对应实际加工的去毛刺工序，也能让批头更顺畅地对准螺钉槽插入；手柄尾部的端盖位置做了挂孔结构设计，方便工具收纳时悬挂存放，也能在尾部增加敲击受力面，应对需要轻微敲击辅助松动螺钉的场景。整个建模过程严格遵循从二维工程图到三维实体的设计流程，所有视图的投影关系、剖面表达、尺寸标注都完全符合机械制图规范，对于结构设计从业者来说，这类练习能很好地训练曲面造型、装配约束、工程图对应转换的能力，也能通过拆解日常工具的结构逻辑，理解手动工具设计中受力传递、人机交互、加工工艺之间的平衡思路，避免建模只追求外观形似而忽略实际使用中的结构合理性。
