可调式活动扳手结构设计三维练习模型

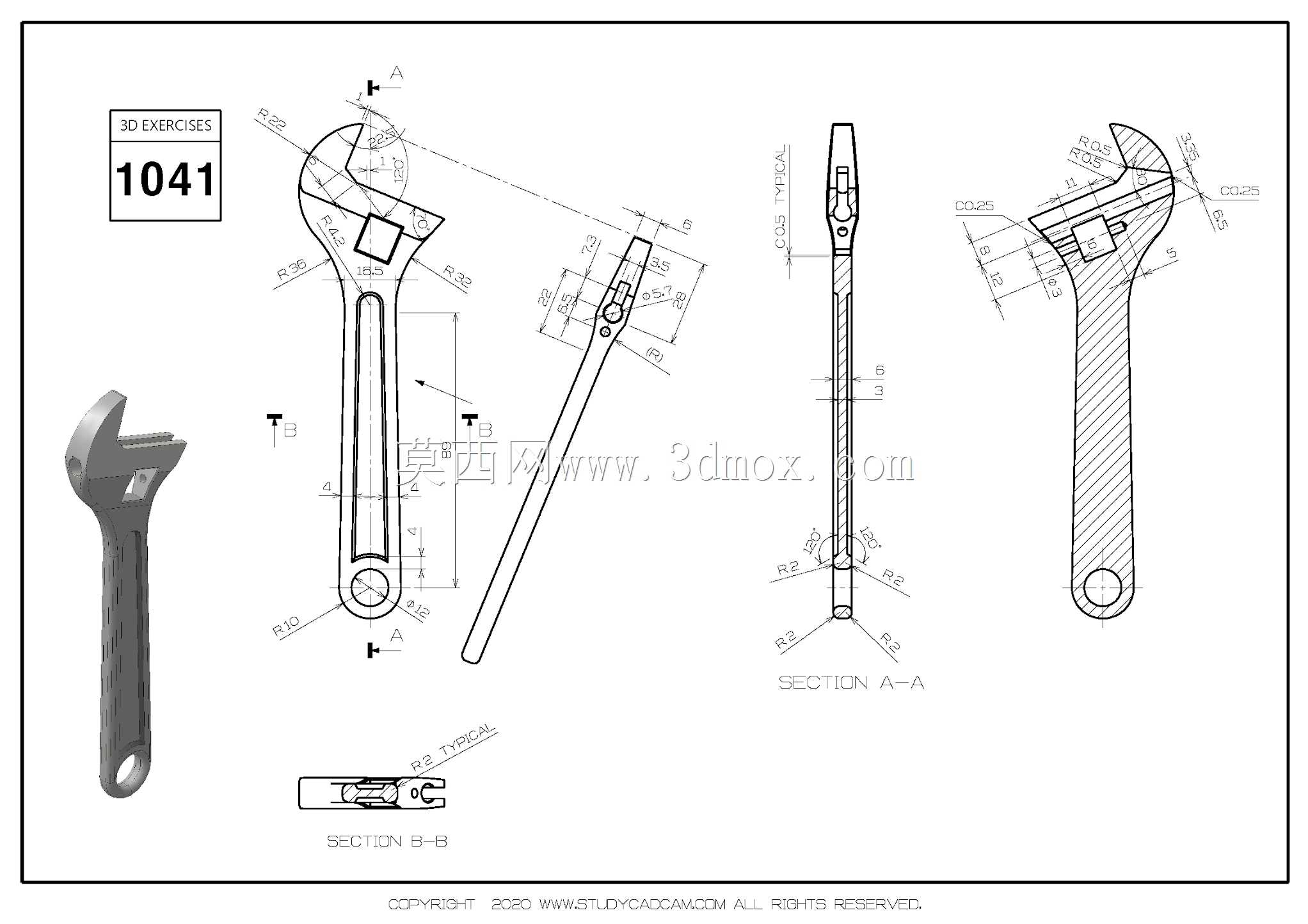

　　这款可调式活动扳手是机械维修、设备装配、家装运维场景中最常用的手动紧固工具之一，其核心功能是通过调节活动钳口的开合距离，适配不同规格的六角头、方头螺栓与螺母，无需频繁更换对应尺寸的固定扳手，大幅减少工具携带数量，提升现场作业效率。从设计逻辑来看，整体结构分为固定钳身、活动钳口、调节蜗杆、手柄四个核心部分，固定钳身与长手柄为一体化锻造结构，保证整体受力强度，活动钳口嵌装在钳身的导向滑槽内，与调节蜗杆的齿槽啮合，转动蜗杆即可带动活动钳口沿滑槽平稳平移，实现钳口开度的连续调节，调节过程无卡滞，开度锁定后钳口无明显旷量，避免紧固作业时出现打滑损伤螺栓棱角的问题。从图纸标注的尺寸边界来看，该扳手整体长度适配常规手动施力范围，

　　手柄末端设计有挂孔，可配合挂绳、工具挂钩实现工位悬挂收纳，也可在需要时穿入加力杆延长力臂，应对大扭矩紧固需求；钳口部位的夹持面做了防滑齿纹设计，增大与紧固件接触面的摩擦力，同时固定钳口的根部设计有方榫结构，可在特定场景下作为应急方孔扳手使用。截面视图中可以看到，钳身与手柄的过渡位置做了圆弧加厚处理，对应手动作业时应力最集中的区域，避免大扭矩施力时出现根部断裂的问题，手柄表面的防滑纹理设计，可在沾有少量油污的作业环境下保证握持摩擦力，减少脱手风险。建模过程中需要重点保证活动钳口与滑槽的配合公差，蜗杆与齿槽的啮合间隙控制在合理范围，既要保证调节顺畅，也要避免间隙过大导致夹持精度不足，同时各部位的圆角过渡需要符合手动工具的人机工程要求，避免锐边划伤操作人员。这类工具的设计需要兼顾强度、重量与操作便利性，整体采用合金钢材质的设计预设可满足日常维修、装配场景的使用强度，钳口部位的热处理硬度要求需达到对应紧固件的硬度阈值，避免长期使用后钳口变形磨损。
