内燃机连杆结构三维建模练习作品

　　本次建模的连杆零件，是往复式动力机械中传递动力的核心受力构件，广泛应用于小排量通用汽油机、摩托车发动机、小型空压机等需要将活塞往复运动转换为曲轴旋转运动的设备场景中。从功能实现逻辑来看，该零件需要同时承接活塞销传递的爆发压力，将作用力传导至曲轴曲柄销，带动曲轴旋转输出扭矩，工作过程中需要承受交变的拉压载荷与惯性冲击力，因此结构设计上需要兼顾强度、刚度与轻量化的平衡。

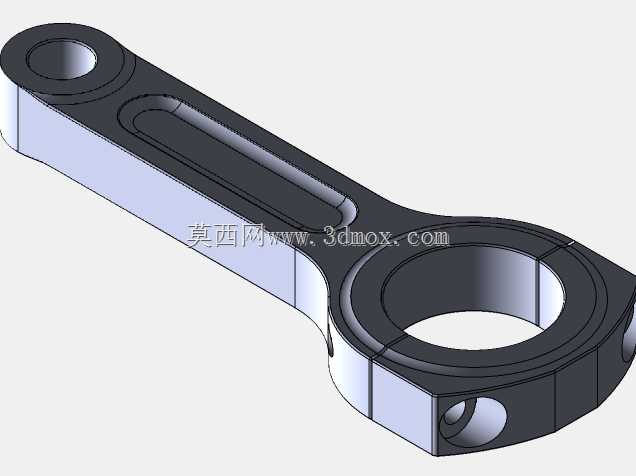

　　从结构设计思路来看，该连杆采用分体式大头设计，大头端设置剖分结构与连杆盖配合，通过螺栓锁紧形成完整的曲柄销安装孔，能够满足曲轴装配时的安装需求，避免整体式大头无法穿过曲轴曲柄的装配问题。杆身部分采用长圆形截面的工字形加强结构，在保证杆身抗弯抗扭刚度的前提下，尽可能去除非受力区域的材料，降低往复运动的惯性质量，减少高速运转时的惯性载荷。小头端为整体式环形结构，用于安装活塞销与活塞组件连接，孔内预留了衬套安装的尺寸余量，可通过压入铜衬套降低摩擦损耗，延长零件使用寿命。

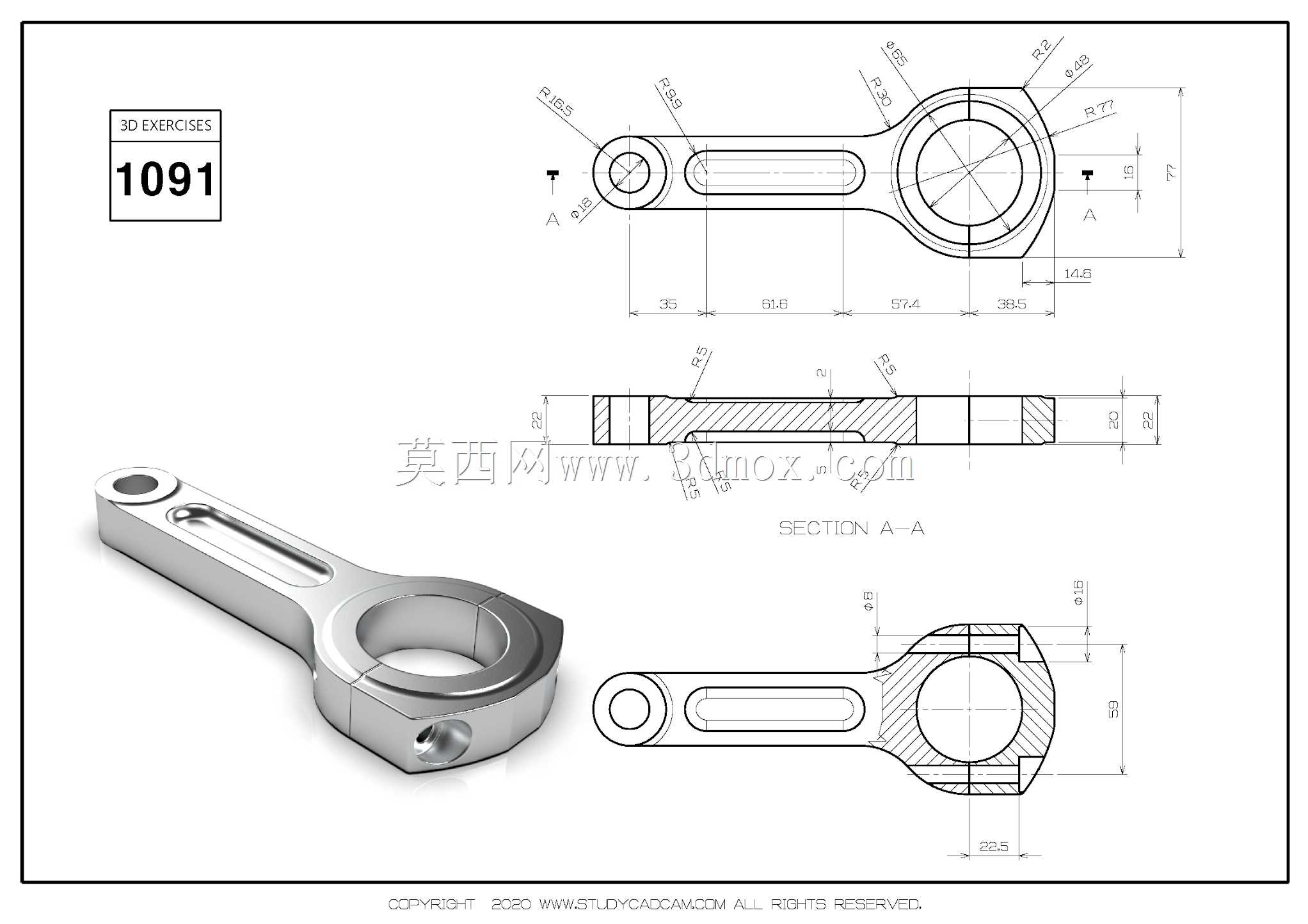

　　从尺寸与安装边界来看，该连杆大小头孔中心距为109.4mm，小头端外径18mm、内孔直径10mm，大头端剖分后合装内孔直径30mm、外圆最大直径44mm，杆身最窄处宽度8mm，整体厚度方向尺寸为10mm，大小头孔的平行度公差控制在0.02mm以内，大小头端面的平面度公差不超过0.01mm，能够满足小型高速动力机械的装配精度要求。大头端剖分面采用平切口结构，两个螺栓安装孔中心距38mm，可采用M6的连杆螺栓实现锁紧，螺栓孔位置度公差控制在0.05mm以内，保证合装后孔的圆度符合运转要求。杆身与大小头的过渡位置均设置了R3到R7不等的圆角过渡，避免应力集中导致的疲劳断裂问题，所有棱边均做了0.5mm的倒角处理，去除加工毛刺同时避免装配时刮伤配合零件。建模过程中严格遵循机械加工的工艺逻辑，所有特征均对应实际铣削、钻削、镗削的加工路径，可直接用于后续的工程图生成与数控加工编程参考。
