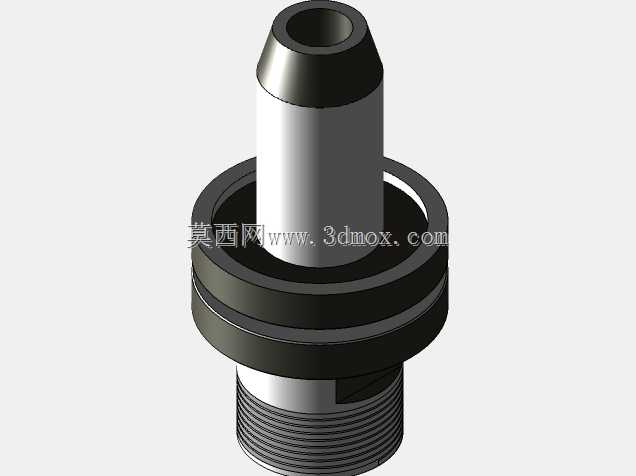

TTS型ER20数控车床用刀架刀柄结构

　　这款刀架刀柄主要适配Tormach系列小型数控车床的TTS快换刀架系统，是车削加工工位中装夹ER20规格筒夹、实现直柄刀具夹持的核心连接部件，在小批量精密零件加工、教学实训车床、个人DIY数控设备的车削作业场景中应用广泛，可配合刀架完成外圆车刀、钻头、铰刀、丝锥等多种直柄切削刀具的装夹固定，满足不同工序的加工装夹需求。从结构设计来看，整体采用阶梯轴式布局，顶端为ER锥孔配合段，锥面精度直接决定筒夹装夹后的同轴度，是保证刀具回转精度的核心部位，设计时需匹配ER20筒夹的标准锥度参数，保证锁紧后筒夹均匀收缩，夹持力稳定不跑刀。中部设置的多层凸缘结构，一方面是刀架安装时的轴向定位面，与刀架安装孔的端面贴合后可确定刀柄的轴向安装位置，

　　保证刀具伸出长度的一致性，另一方面凸缘的外径尺寸与TTS刀架的安装孔内径做间隙配合，配合公差控制在H7/g6区间，既保证安装拆卸的顺畅性，又能减少装夹后的径向跳动。下部的螺纹段用于配合锁紧螺母，实现刀柄在刀架上的拉紧固定，螺纹旋合长度经过匹配计算，保证锁紧后有足够的预紧力，避免重切削工况下刀柄出现松动移位。需要注意的是，现有结构的锥度与螺纹参数为实物测绘适配版本，其余外形尺寸均参照同规格量产刀柄的实测值绘制，建模时重点还原了各段的轴肩过渡、安装定位面的宽度、锥段的长度比例，可作为刀架系统改造、非标刀柄设计、工装夹具方案验证的三维参考模型。在安装边界上，该刀柄的最大外径位于中部凸缘位置，安装时需匹配刀架对应安装孔的深度，

　　保证刀柄装入后定位端面完全贴合，螺纹段伸出长度足够配合锁紧件完成拉紧，顶端锥孔的深度需满足ER20筒夹完全装入后，锁紧帽可正常旋合压紧，不会出现干涉情况。实际加工应用中，这类快换式刀柄可大幅减少车床换刀的调校时间，不需要每次换刀都重新对刀，能有效提升小批量多工序加工的生产效率，建模过程中对各配合面的尺寸公差、形位公差做了对应标注参考，结构上规避了应力集中的尖锐转角，轴肩位置均做了微小倒角处理，既避免安装时刮伤配合面，也能减少热处理过程中的开裂风险。
