数控铣床用ER20夹头锁紧螺母结构

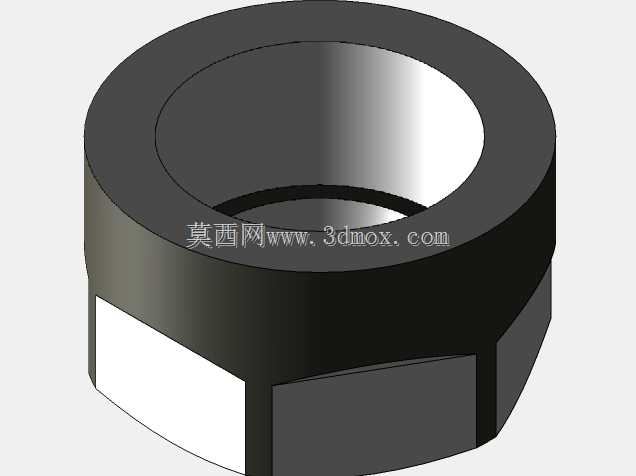

　　在数控铣床的主轴刀具装夹系统里，ER夹头配套的锁紧螺母是直接影响装夹刚性与同轴精度的核心小件，日常加工中不管是装夹立铣刀、钻头还是铰刀，都需要靠这个螺母旋合在主轴端的ER刀柄外螺纹上，通过轴向施压让ER夹头均匀收缩，抱紧刀具柄部实现扭矩传递。这款ER20规格的螺母，适配常规ER20系列弹性夹头，整体采用带扁位的外圆结构，不是全圆形外轮廓，侧面加工出的对称扁位是专门配套ER扳手使用的，装卸时扳手可以卡在扁位上施加扭矩，避免打滑，相比全圆滚花结构的螺母，这种带扁位的设计在大扭矩锁紧时更不容易损伤螺母外表面，长期使用也不会因为滚花磨损导致扳手打滑。螺母内部的锥面是和ER夹头外锥面配合的核心工作面，锥度匹配ER夹头的标准8度锥角，

　　旋紧过程中螺母的内端面会推动夹头沿轴向移动，利用锥面的楔紧作用让夹头的各个瓣片均匀向内收缩，保证刀具装夹后圆周方向的夹持力一致，减少高速旋转时的刀具跳动。需要注意的是，这款建模的内锥度与螺纹参数是针对数控铣床自制工装场景调整的，并非完全匹配标准商用ER刀柄的参数，建模时特意简化了部分非关键结构，用来做铣床周边工装、辅助夹具的配套建模参考完全够用，比如自制小型主轴头、专用钻孔动力头的锁紧结构设计时，可以直接参考这个螺母的外形尺寸与安装边界来做配合件设计。从安装边界来看，螺母的最大外圆直径要匹配ER20扳手的开口尺寸，轴向总长度要保证旋合到刀柄上之后，不会突出刀柄端面过多，避免加工时和工件、夹具发生干涉，

　　内部的通孔直径要保证ER20夹头收缩到最小夹持范围时，夹头尾部不会和螺母内孔发生剐蹭。日常做设备改造或者自制小型加工主轴的时候，很多工程师会忽略锁紧螺母的细节，要么锥面角度不对导致夹头收缩不均，要么外圆尺寸没留扳手空间导致后续装卸困难，这个模型把带扁位的外部结构、内锥与内螺纹的相对位置都做了直观呈现，做结构设计时可以直接参考各部分的比例关系，调整对应尺寸适配自己的设计需求，不用从零开始绘制基础轮廓，能节省不少基础建模的时间，尤其是做非标工装的夹持模块设计时，这种标准件的参考模型能帮着快速核对装配间隙，避免出现装配干涉的问题。
