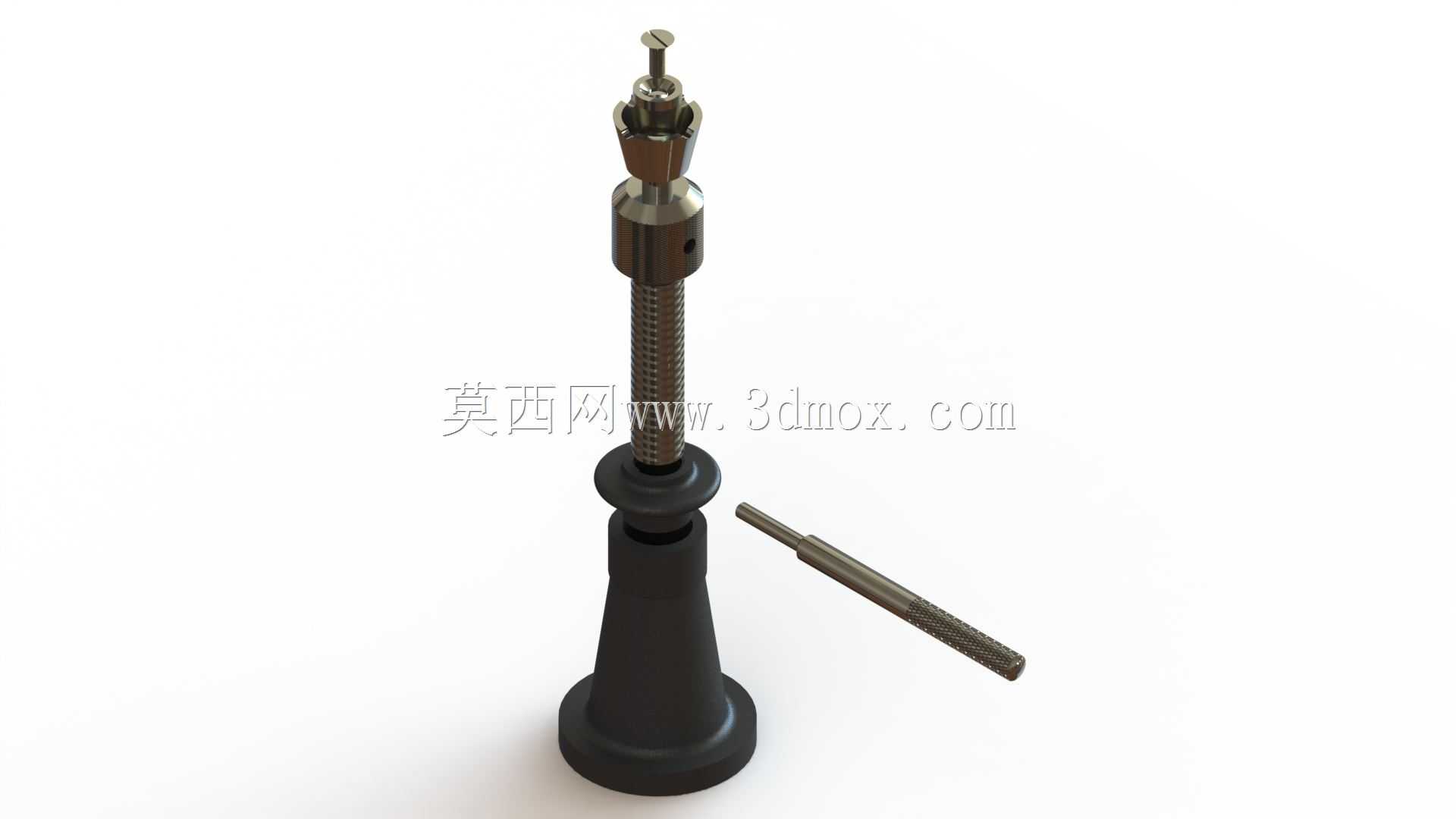

带侧置摇柄的手动螺旋起重顶升结构

　　这款手动螺旋顶升结构，核心依托梯形螺纹副的自锁特性实现重物的稳定承托，区别于液压类顶升工具，它不存在密封件老化泄漏、长期静置泄压的问题，在无电源的野外检修、设备安装对位场景下适配性极强。日常设备维保中，小型机床水平调平、重型工装夹具的位置微调、机电设备安装时的标高校准，都能看到这类结构的应用，它不需要外接动力源，单人即可操作，承托后的位置稳定性远优于液压顶升结构，尤其适合需要长时间保持顶升高度的作业场景。

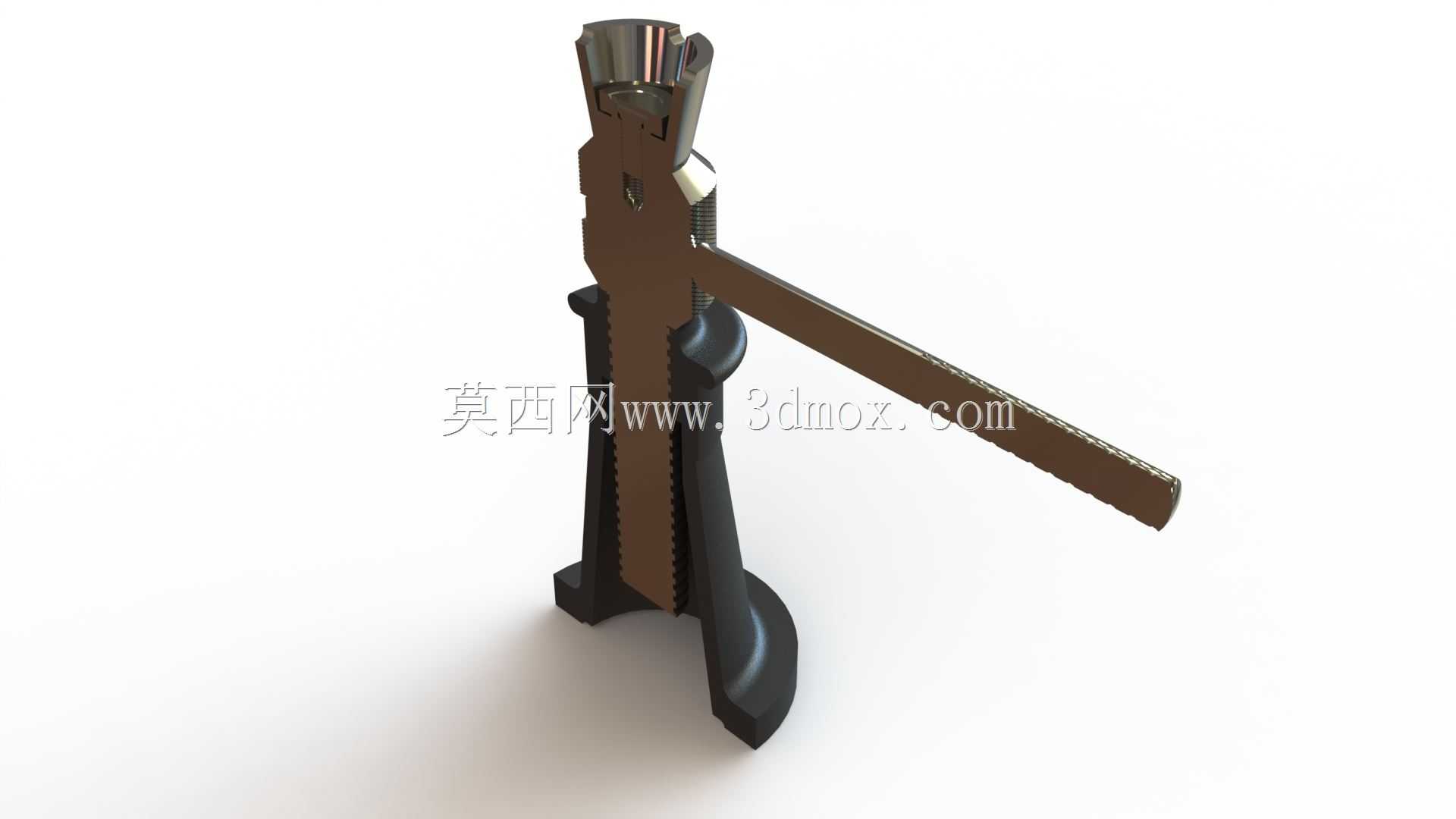

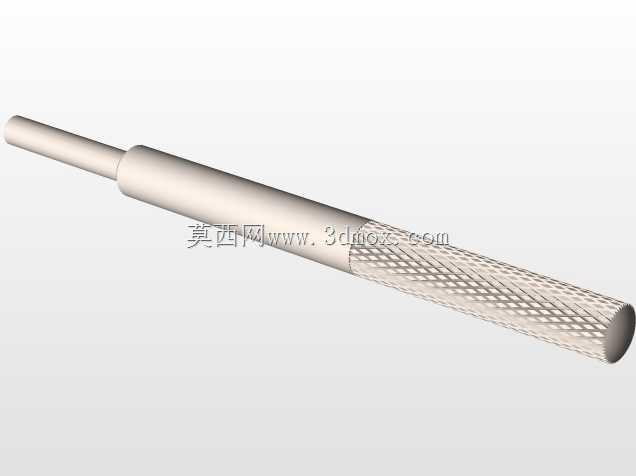

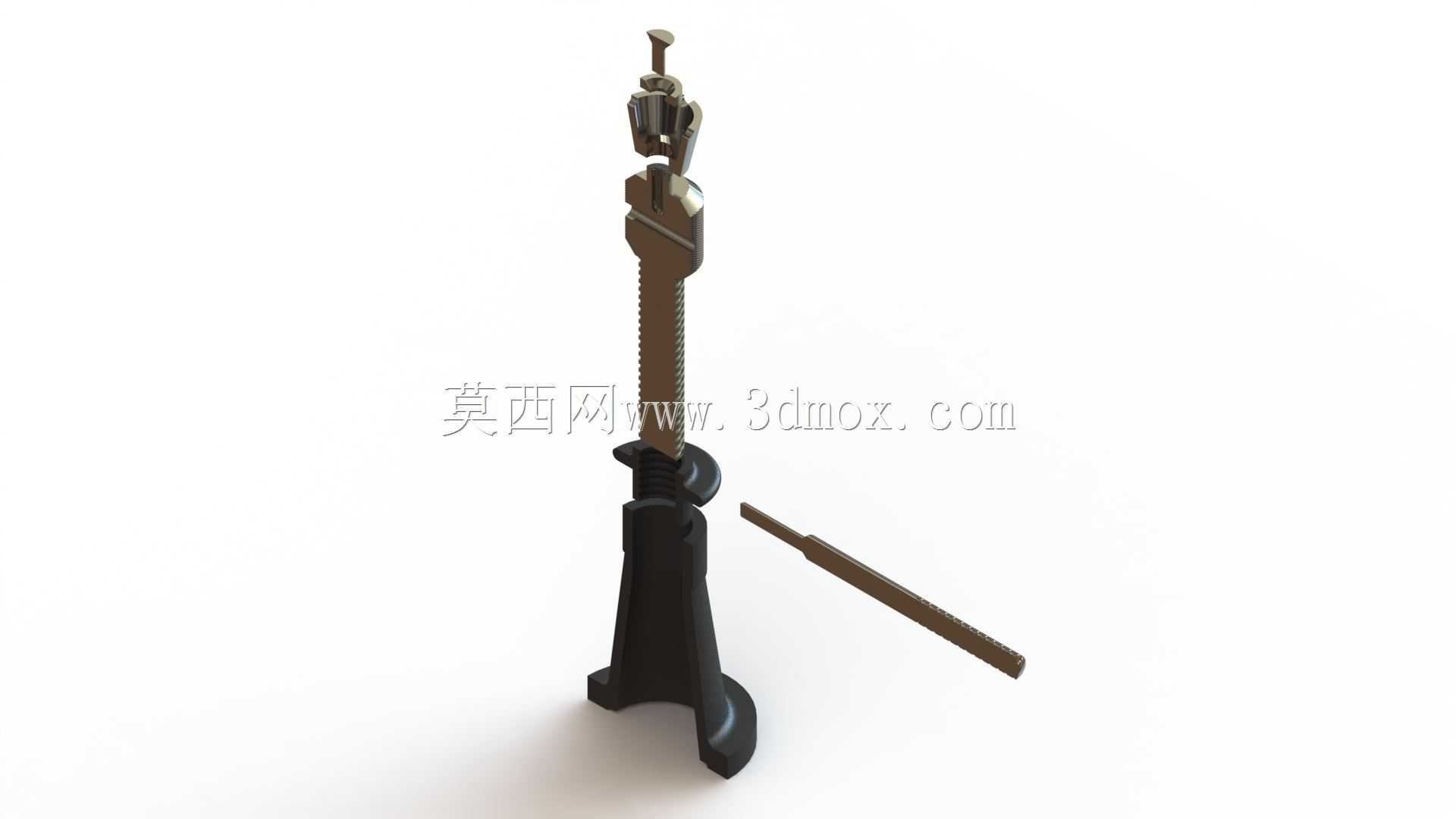

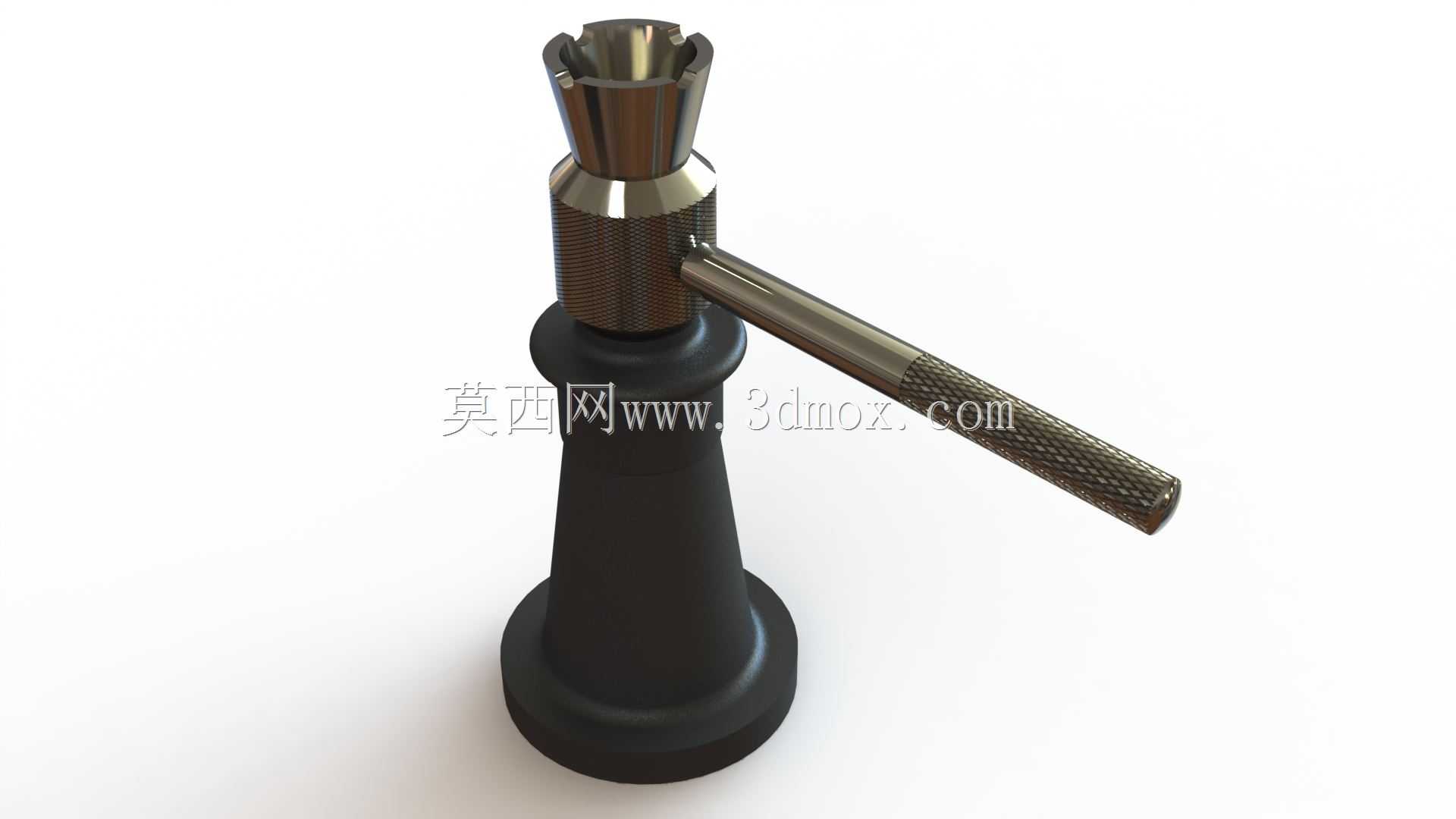

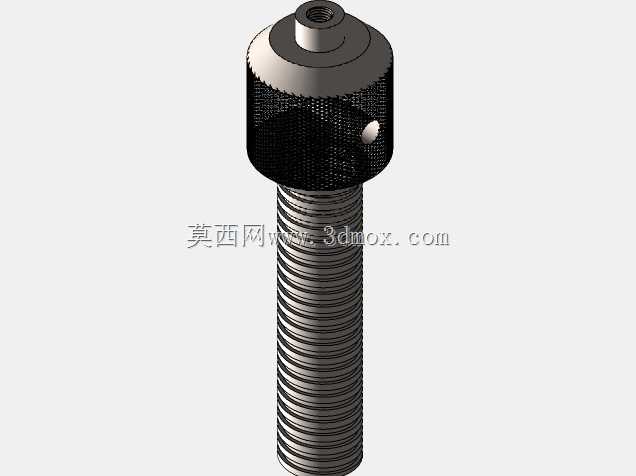

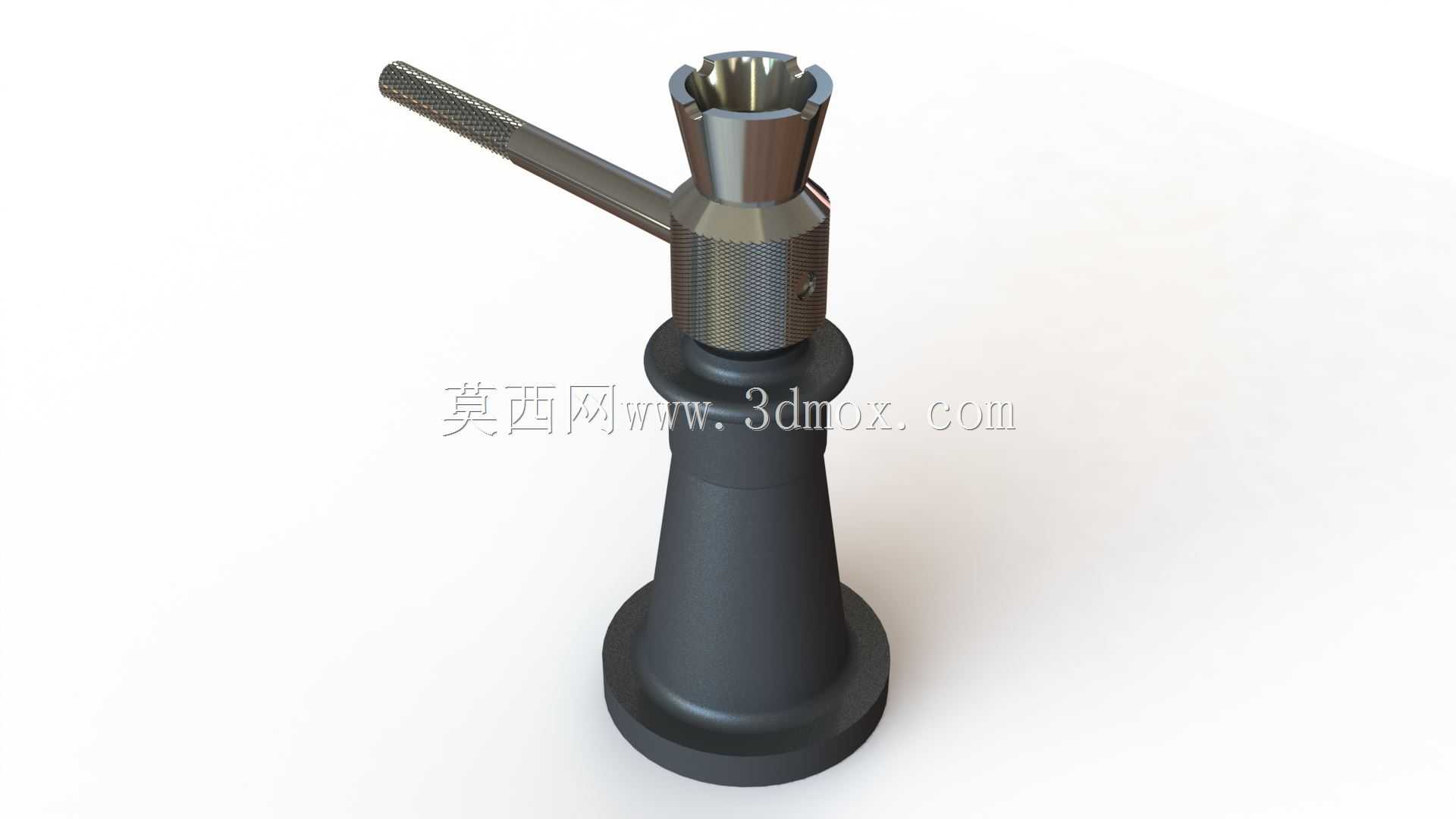

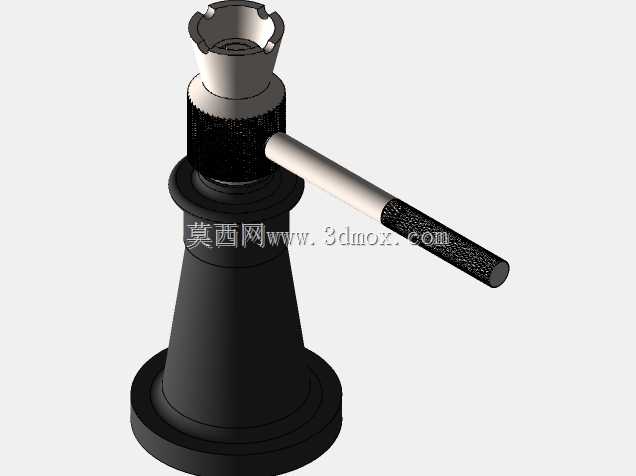

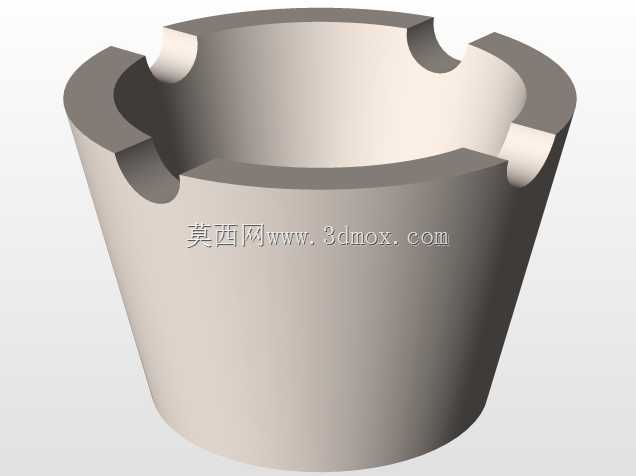

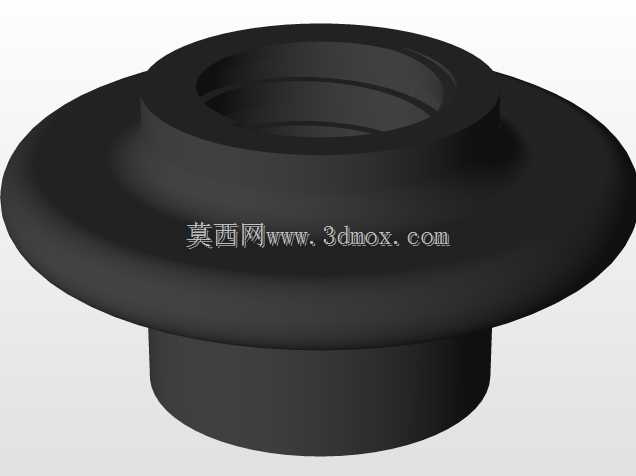

　　从结构设计逻辑来看，底部采用大直径锥形扩底基座，目的是增大与支撑面的接触面积，降低单位面积压强，避免在较软的支撑地面上出现基座下陷的问题，基座与主体螺杆套筒采用一体式锥度过渡，既可以提升整体结构的抗侧向载荷能力，也能避免应力集中导致的套筒根部断裂。侧置的摇柄采用滚花防滑处理，操作时手部握持摩擦力充足，摇柄与螺杆的传动位置设置在套筒中部，操作力臂经过匹配设计，额定顶升载荷下单人施加的操作力控制在普通人可轻松输出的范围内，不需要额外加接延长杆就能完成顶升动作。顶部的承托头采用开槽式结构，可适配不同形状的被顶升部件接触面，避免顶升过程中出现打滑偏移，承托头与顶升螺杆之间设置有转动副，顶升过程中承托头可随被顶升件的接触面自适应微调角度，不会因为接触面不平行出现局部应力集中压坏工件表面的问题。

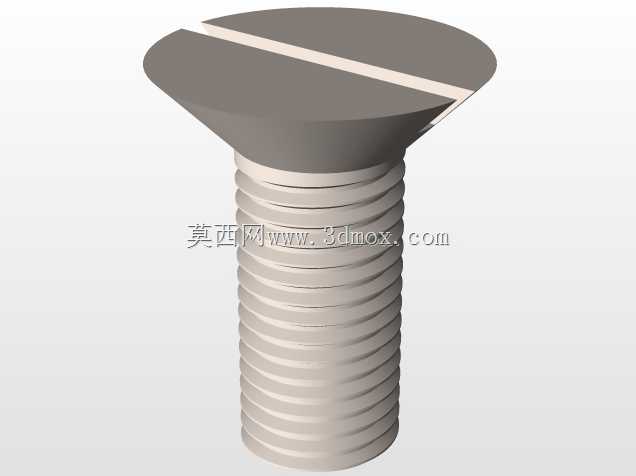

　　整套结构的核心传动副为精密配合的梯形螺纹，螺纹升角设计在自锁角范围内，无论承受多大的额定竖向载荷，都不会出现螺纹自行反转回落的问题，不需要额外设置锁止机构就能保证作业安全。整体外形为上窄下宽的锥台结构，收纳时占用空间极小，可直接放入常规工具箱内携带，安装使用时不需要额外的固定基础，只要放置在平整坚实的支撑面上即可直接作业，作业时的顶升行程覆盖常规小型设备安装、检修的高度调整需求，侧向摇柄的转动半径经过优化，操作时不会与被顶升设备的底部结构发生干涉，在狭小的设备底部空间内也能完成摇柄的整周转动操作。结构上没有易损的密封件、橡胶件，日常仅需要在螺纹副位置定期涂抹润滑脂即可长期使用，维护成本极低，在各类机修、安装、现场维保场景下都是可靠性极高的辅助工装。
