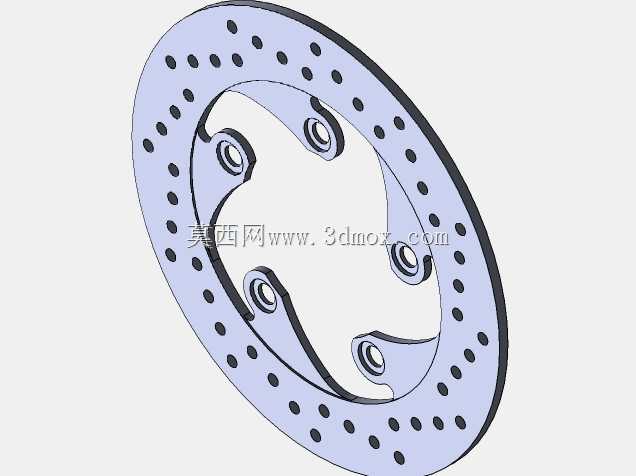

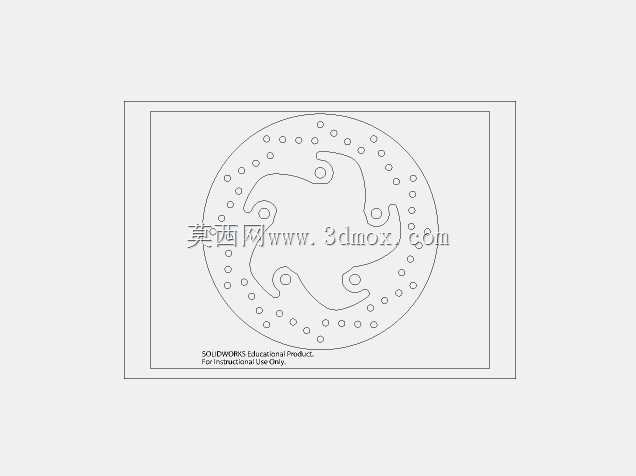

铃木GSX-R750摩托车前制动刹车盘结构

　　这款制动盘对应大排量运动摩托的前轮制动工况，日常赛道日刷圈、国道高速巡航、城区通勤频繁制动的场景都能覆盖，匹配对向四活塞辐射卡钳的安装布局，是前轮制动力输出的核心承载部件。设计阶段首先锁定安装边界，中心五处安装孔的孔位分度、孔深与台阶尺寸完全适配原厂前轮轮毂的安装凸台，不需要额外打磨转接座就能直接对位，安装面的平面度控制在0.02mm以内，避免锁紧后盘面出现偏摆，高速制动时不会产生方向盘抖动的问题。盘面采用环形通风散热结构，沿圆周均匀排布的圆形通孔并非单纯为了减重，制动过程中卡钳摩擦片产生的磨屑会顺着这些孔洞及时排出，避免磨屑夹在摩擦片与盘面之间造成异常刮痕，同时行驶过程中气流可以穿过孔洞带走制动产生的高温，减少长距离下坡、

　　连续重刹时的热衰减幅度，盘面的厚度公差控制在0.1mm以内，保证摩擦片接触时受力均匀，不会出现偏磨。中心连接的辐条采用不等宽圆弧过渡结构，在保证安装位结构强度的前提下，尽可能削减了非受力区域的材料重量，降低前轮的簧下质量，提升悬挂的响应速度，辐条与盘面衔接的位置做了R角过渡处理，避免应力集中导致的盘面开裂，即使连续重刹产生高温形变，应力也能顺着圆弧面均匀分散，不会在衔接位置出现断裂隐患。实际装车时需要注意安装面的清洁，不能残留油污、铁屑等杂质，锁紧固定螺丝要按照对角顺序分次拧紧到规定扭矩，避免盘面受力不均。盘面的摩擦区域宽度完全匹配对应卡钳的摩擦片接触面积，不会出现摩擦片边缘超出盘面或者接触面积不足的问题，保证制动力输出线性，

　　轻捏刹车时不会有突兀的撞墙感，重刹时又能提供足够的摩擦力锁止前轮，配合ABS系统工作时也能让制动力的波动控制在合理范围内。整个结构的尺寸链完全参照原厂部件的实测数据逆向建模，所有安装孔的位置度、盘面的跳动量、中心定位孔的配合公差都和原厂部件保持一致，不管是做替换件的结构验证、还是改装卡钳的匹配校核，都可以直接提取模型的尺寸参数做工程参考，不需要反复测量实物的安装边界，能大幅缩短制动系统改装或者维修替换的设计周期。
