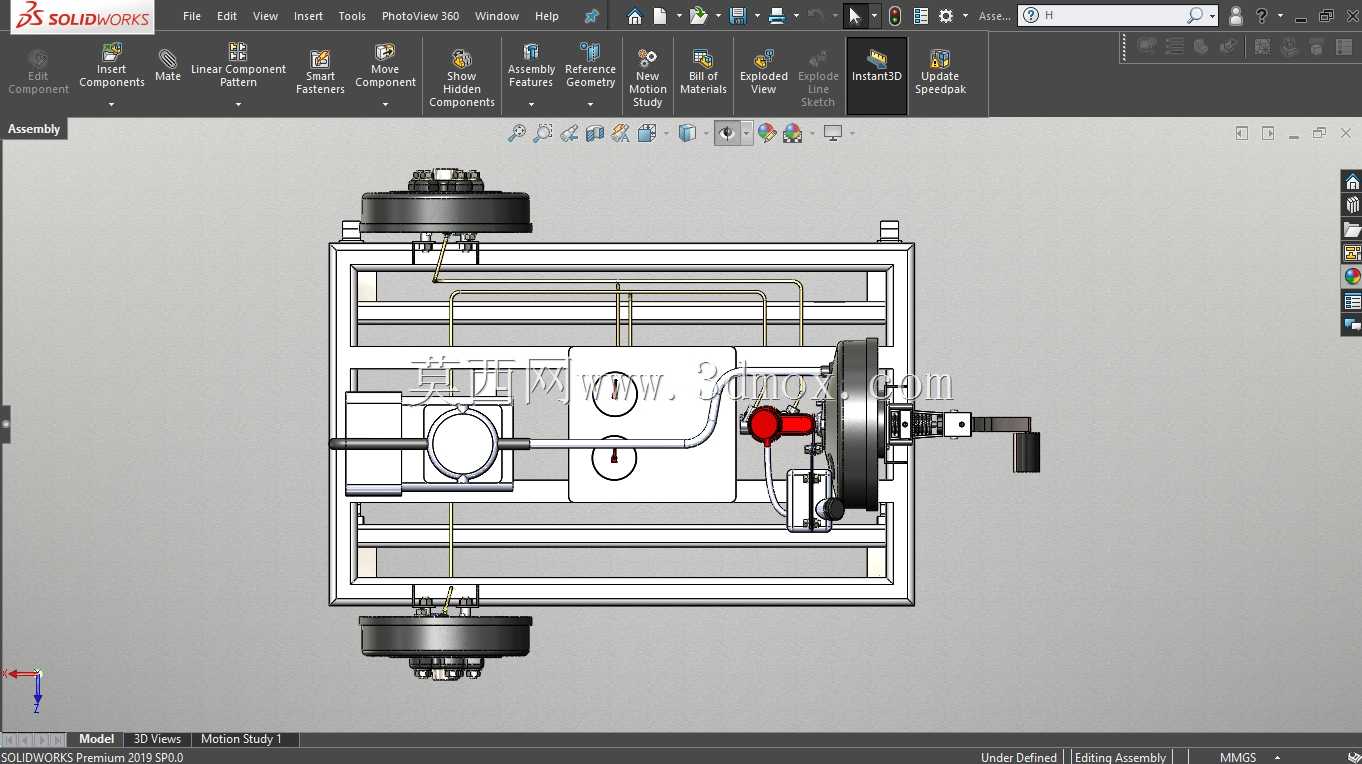

教学演示用鼓式制动装置结构设计

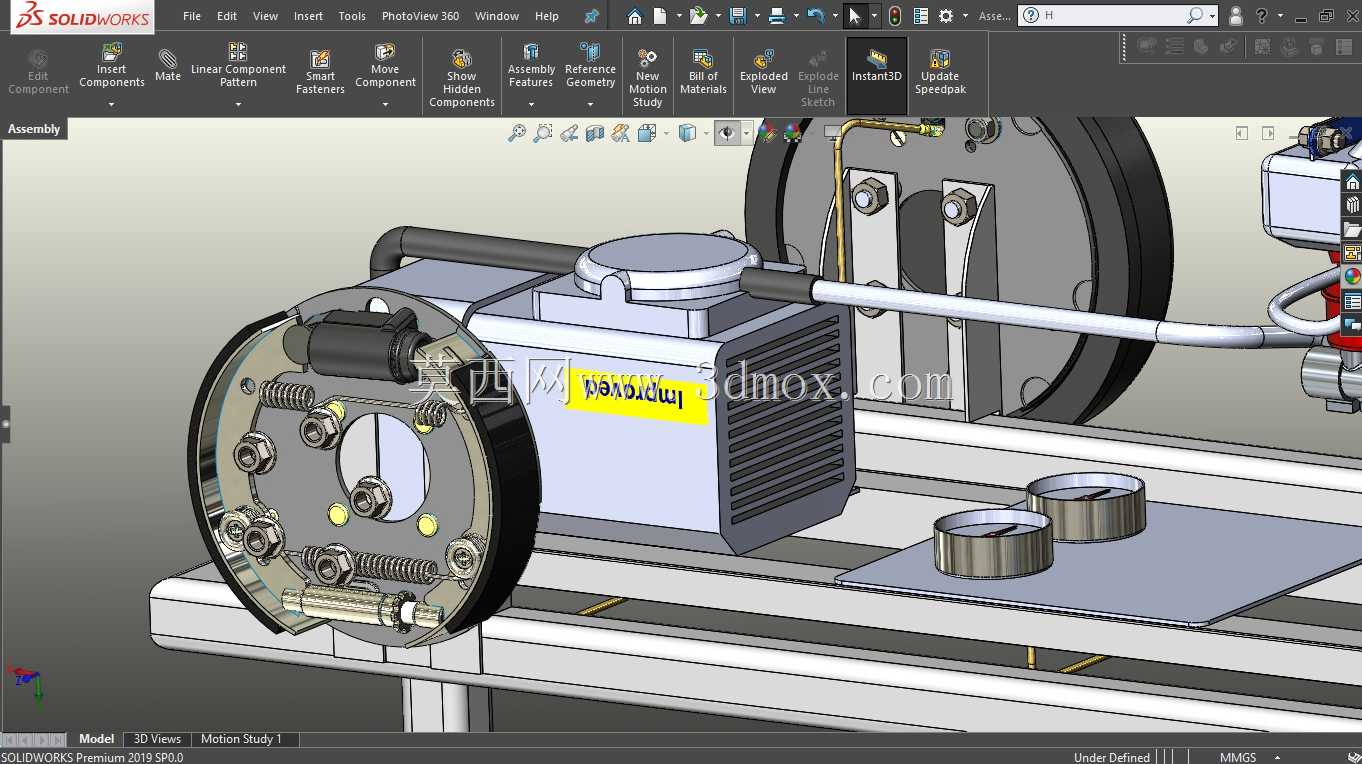

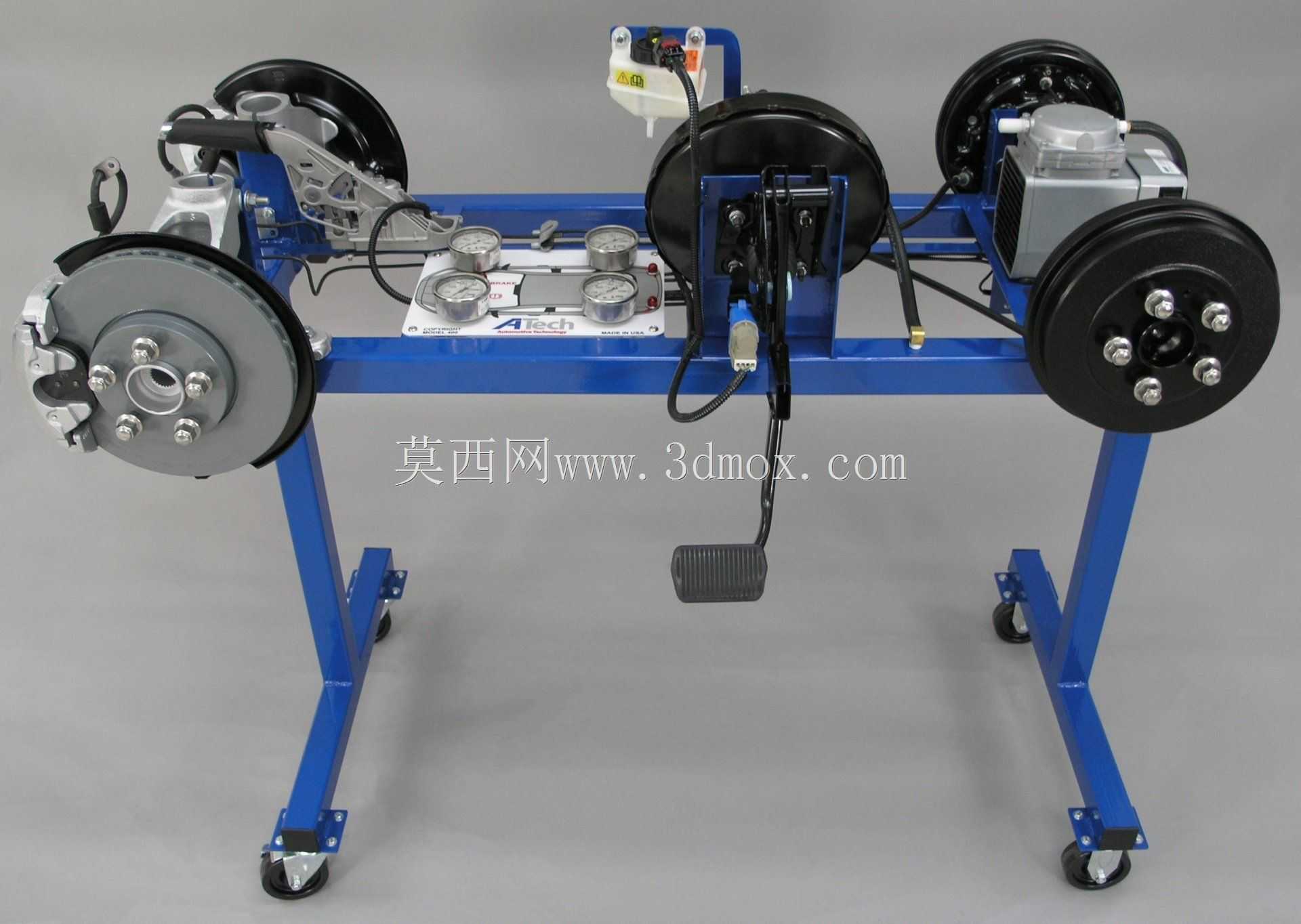

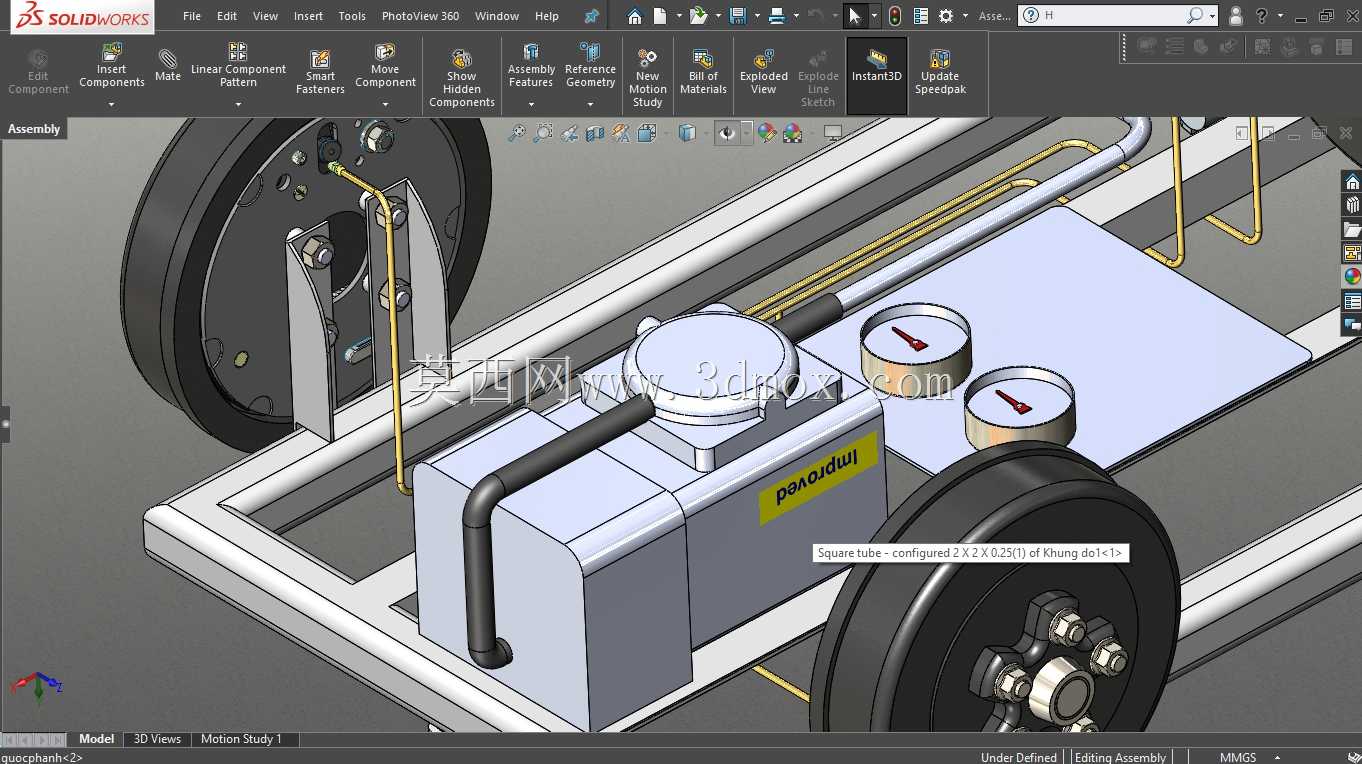

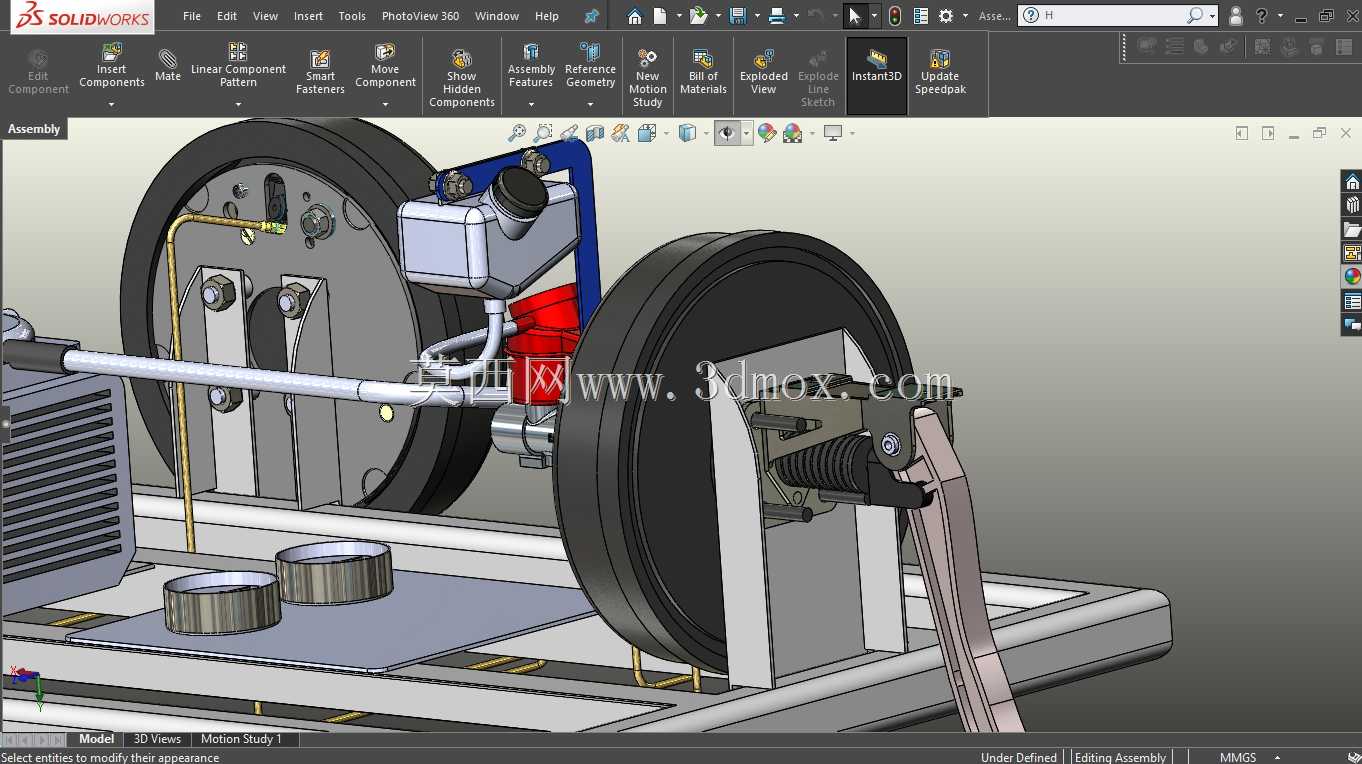

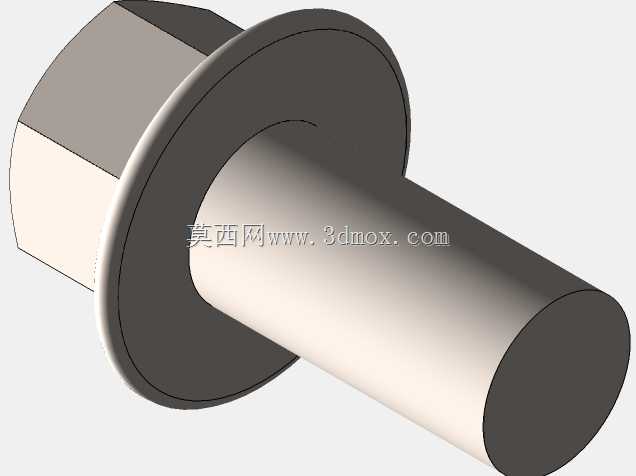

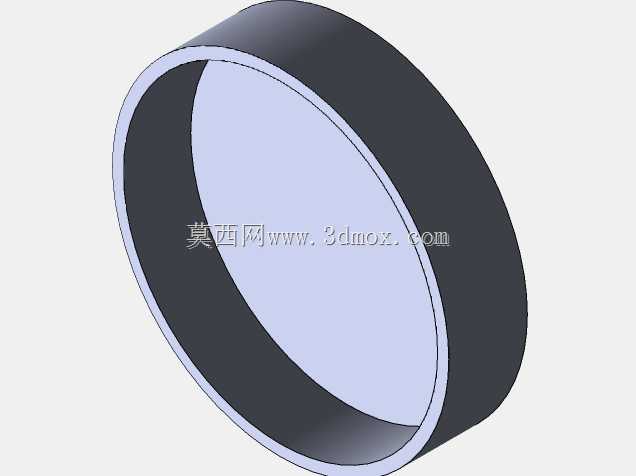

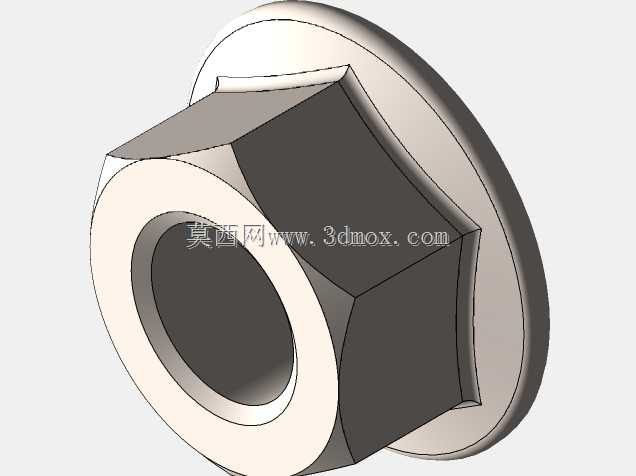

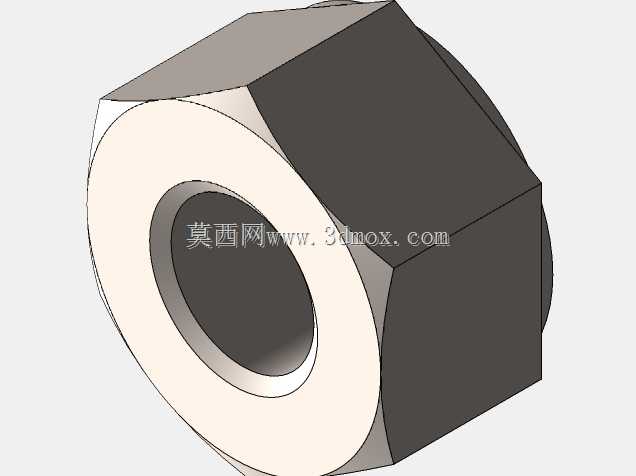

　　这套鼓式制动结构的三维设计，最初是面向职业院校汽修、机制专业的课堂演示场景搭建，同时也可作为本科机械类专业课程设计、毕业设计的结构参考样例，还原了量产鼓式制动器的核心传动与施力逻辑，没有做过度的外观简化，能让学习者直观看到制动动作的完整传递路径。从实际应用场景来看，鼓式制动器目前仍广泛应用于乘用车辆后轮、商用车辆的全轮制动系统，以及部分起重输送设备的驻车制动单元，核心优势是制动力矩输出大、结构封闭抗泥沙污染能力强，相比盘式制动器在低速重载工况下的成本优势更明显，这套模型完整还原了量产结构的核心配合关系，没有为了演示效果刻意放大间隙或者简化受力部件。从设计思路上看，建模时优先保证了制动蹄、制动鼓、回位弹簧、

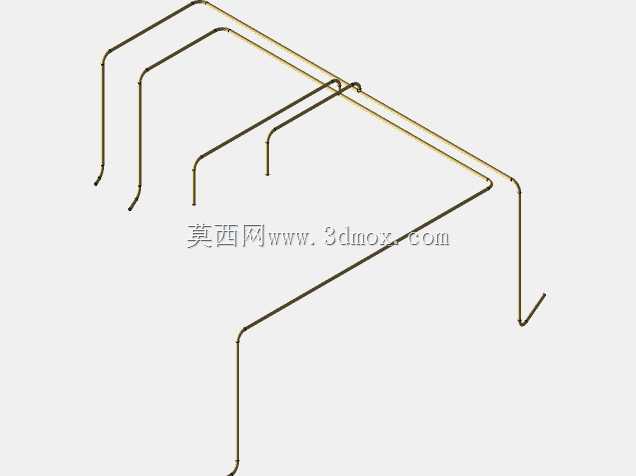

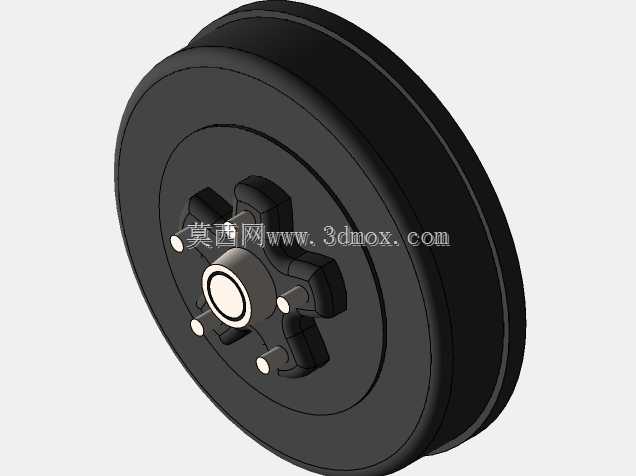

　　凸轮施力机构的相对运动关系准确，制动蹄的铰接点位置完全参照量产轻载车型的后轮制动参数设定，张开时两个制动蹄的摩擦面能与制动鼓内圆柱面实现均匀贴合，不会出现局部偏磨的结构缺陷；回位弹簧的安装位做了精准的限位凸台设计，避免制动释放后弹簧出现移位卡滞，同时给制动分泵的推杆预留了足够的伸缩行程，不会出现结构干涉。在安装边界的处理上，这套结构的安装法兰孔位完全匹配常规轻型车后桥的半轴安装基准，制动鼓的内直径、制动蹄的摩擦片宽度都参照通用量产规格设定，整体轴向安装尺寸控制在常规后轮制动腔的空间范围内，不需要对后桥壳体做额外改造就能完成适配；制动管路的走向也做了合理规划，避开了运动部件的摆动范围，固定管夹的安装位直接集成在制动底板上，

　　减少了额外的支架设计。结构细节上，摩擦片与制动蹄的连接采用了铆钉固定的真实结构，没有做一体化简化，调整制动间隙的蜗轮蜗杆机构也完整还原，能直观演示制动间隙手动调整的操作逻辑，制动底板上的防尘罩边缘做了翻边强化，既提升了结构刚性，也能阻挡外部泥水、碎屑进入制动腔内部，延长摩擦副的使用寿命。整个建模过程中所有运动副的配合关系都按照实际装配约束设定，转动件没有过约束，施力件的动作行程符合实际工程参数，既可以用于静态的结构认知教学，也能导入仿真模块完成制动力矩、制动热衰退的基础仿真分析，帮助学习者理解鼓式制动的受力特性与设计要点。
