多机组集成式钢液氮气脱气处理装置

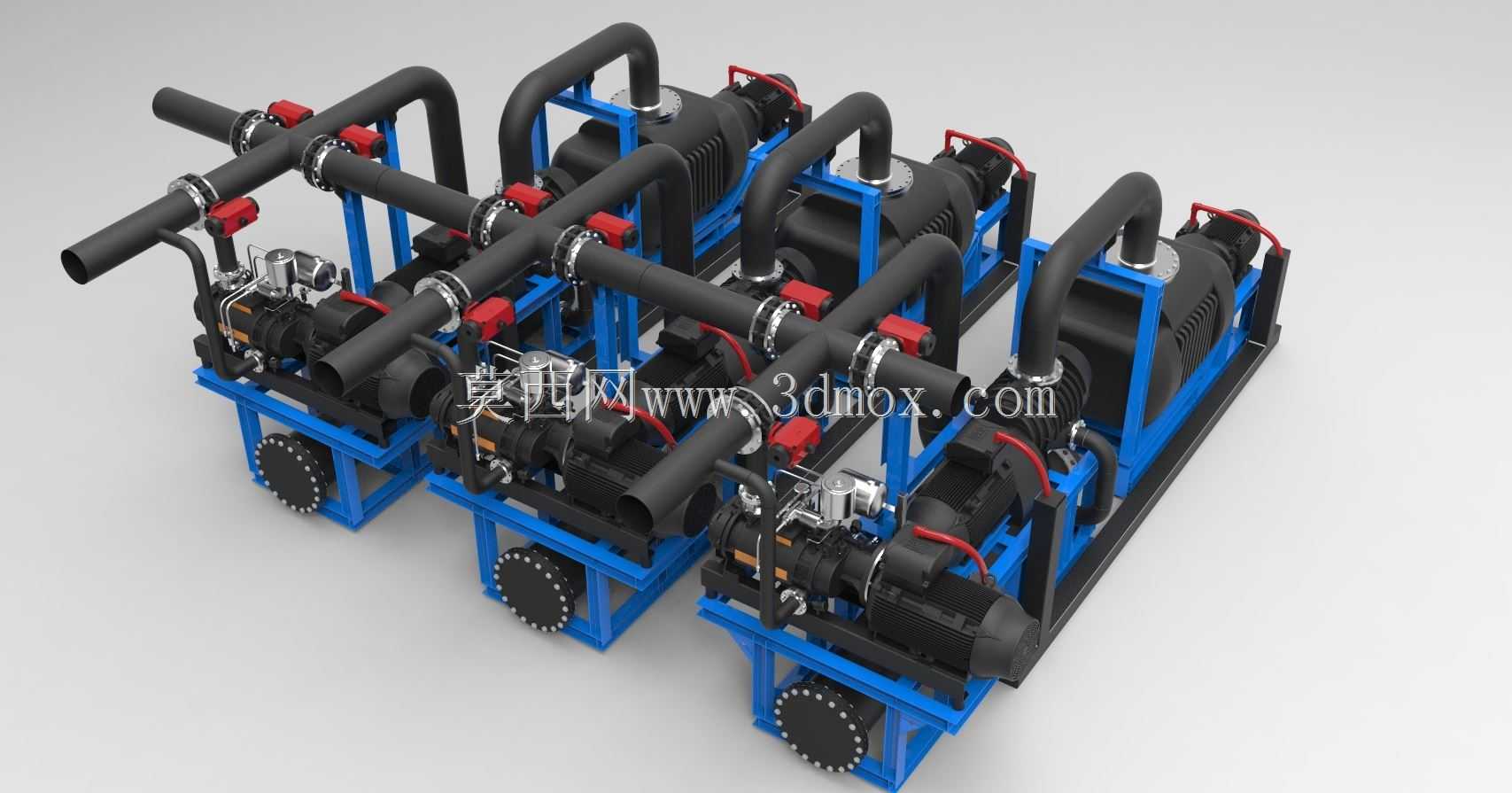

　　这套多机组集成的钢液脱气处理装置，主要应用于炼钢连铸工序的钢水精炼环节，布置在精炼工位旁的设备安装平台上，承担钢水浇注前的氮气浸渍、排空脱气作业，解决钢液中溶解氢、氧及非金属夹杂物超标问题，避免后续轧制环节出现白点、气孔等材质缺陷。整套装置采用模块化撬装设计思路，将三套独立的真空发生泵组、管路阀组、动力单元集成在统一的蓝色型钢焊接底座上，单组撬块的安装边界控制在1800mm×1200mm范围内，整体并排布置后总宽度不超过5500mm，无需现场大规模管路拼接，到场后仅需对接主工艺真空管、氮气进气管及供电线路即可投入使用，大幅缩短现场安装调试周期。从结构设计来看，每套泵组单元都配置了独立的水环式真空发生泵、气水分离腔体、

　　进出口手动截止阀与气动切断阀，黑色主工艺管路采用无缝钢管焊接成型，管路弯头全部采用大曲率半径设计，降低气阻提升抽气效率，管路上布置的红色手柄阀门为检修隔离阀，日常生产中保持常开状态，单泵需要维护时可单独切断对应管路，不影响其余两组泵组的运行，适配不同吨位钢包的脱气抽气速率需求，处理小吨位钢包时可单泵运行降低能耗，大吨位深脱气作业时三泵并联启动，快速将真空腔室压力抽到工艺要求值。底座下方预留了150mm的叉车作业空间，同时配置了可调式减震垫铁，可根据现场地面平整度调整设备水平度，避免泵组运行时的振动传递到工艺管路引发焊缝疲劳开裂。泵组的动力端与真空腔体之间采用机械密封结构，相比传统填料密封泄漏量更低，可长时间维持高真空度工况，

　　管路接口全部采用法兰连接，密封面选用耐温耐腐的金属缠绕垫片，适配冶金车间高温、多粉尘的作业环境。装置侧面预留了仪表安装接口，可按需接入真空压力变送器、温度传感器，对接车间的生产控制系统，实现抽气速率、真空度的自动调节，无需人工频繁操作阀门。在实际生产场景中，这套装置可直接对接钢包真空脱气工位的抽气口，当钢包就位后，泵组启动先抽出腔室内的空气形成初始真空，再通入氮气进行气洗循环，带动钢液中溶解的气体析出并被抽出，整个脱气周期可根据钢种的工艺要求灵活调整，相比单泵脱气设备，这套三机组集成的装置运行冗余度更高，单台泵出现故障时不会直接导致整炉钢水脱气中断，可有效降低生产事故风险。设计过程中充分考虑了车间的检修空间需求，每组泵组的滤芯、

　　密封件更换位置都预留了不小于600mm的操作空间，日常巡检时可直接观察到阀门状态、泵组油位，无需拆解外围护板，设备整体的重心控制在底座中心位置，吊装运输过程中无需额外加装配重，采用常规车间桥式起重机即可完成整体移位。
