Keystone54与254型电池固定夹持支架

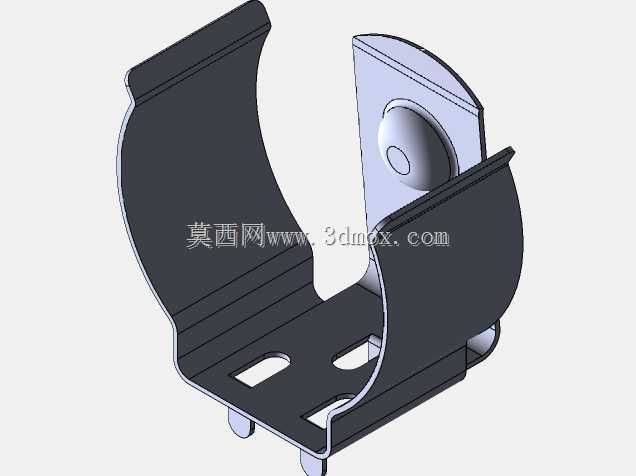

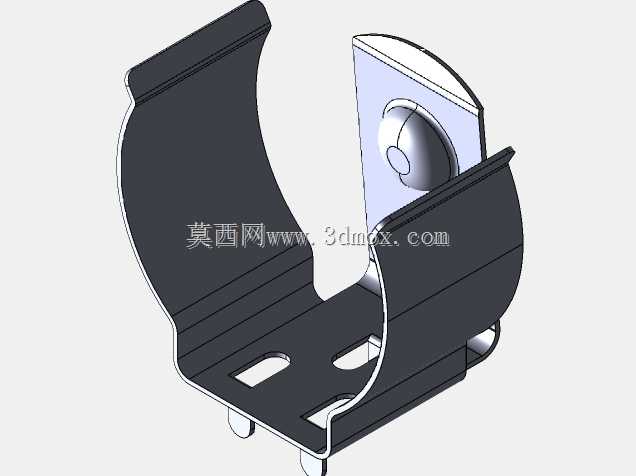

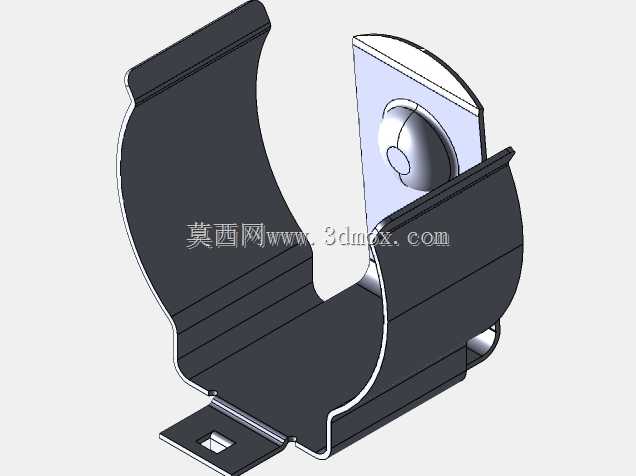

　　这类电池夹持支架多用于手持检测设备、便携通讯终端、小型工业传感节点的仓体内部，承担圆柱型电芯的径向限位与电极导通衔接作用，替代传统胶粘、扎带固定的方案，能在设备受振动、冲击的工况下避免电芯移位导致的供电中断问题。从结构形态来看，整体采用冲压弯折工艺成型，两侧弧形抱臂的曲率匹配对应型号圆柱电芯的外径，抱臂边缘做了向内收的小折边，既可以增强自身结构刚度，避免长期夹持出现应力松弛导致的夹持力下降，也能在电芯装入时起到导向作用，不会刮破电芯外层的绝缘包覆膜。支架底部的安装平面开设了两个长圆形安装孔，孔位的长度方向预留了0.8mm的安装调整余量，适配PCB板或者设备内安装基面的孔位公差，安装时既可以用微型螺丝锁付，

　　也能配合环氧胶实现快速粘接固定，适配不同批量的生产装配需求。侧面的导通凸台采用一体冲压成型的球面结构，凸台高度控制在1.2mm，装配后能和电芯端面的负极保持稳定的接触压力，接触电阻控制在毫欧级，避免大电流放电时出现接触点发热的问题。设计过程中重点考量了材料的弹性模量与疲劳寿命，弯折处的圆角半径设置为料厚的1.5倍，避免冲压过程中出现应力集中导致的弯折开裂，同时经过多次插拔循环后，抱臂的张开量回弹率能保持在90%以上，满足设备全生命周期内的电芯更换需求。安装边界方面，支架整体的包络尺寸完全适配对应型号电芯的安装仓空间，不会和仓内的其他走线、元器件产生干涉，抱臂的张开角度经过反复校核，既能保证电芯装入时的顺畅度，

　　又能提供足够的径向抱紧力，在设备跌落、高频振动的测试工况下，电芯不会出现松脱、偏移的情况。这类结构件的建模过程中，需要重点还原冲压件的壁厚一致性、弯折处的自然圆角以及导通凸台的成型特征，避免建模时出现直角弯折、壁厚不均的问题，否则后续导出的工程图会和实际冲压工艺产生冲突，导致开模后的样件无法达到设计的夹持力要求。
