玻璃药瓶封装用盖滑槽结构设计

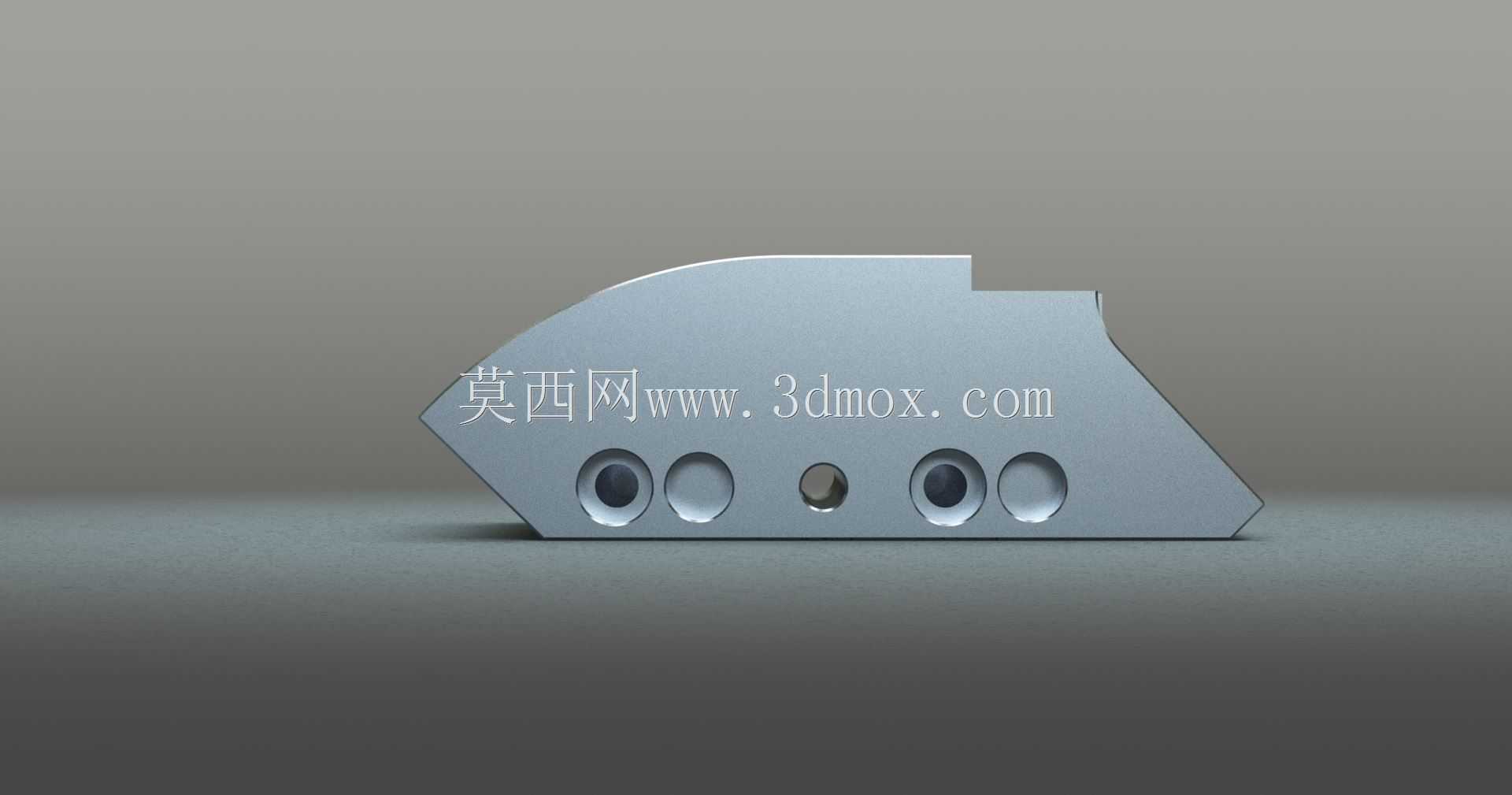

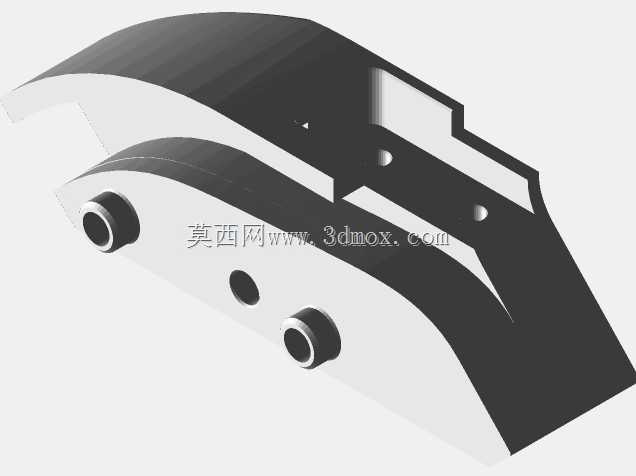

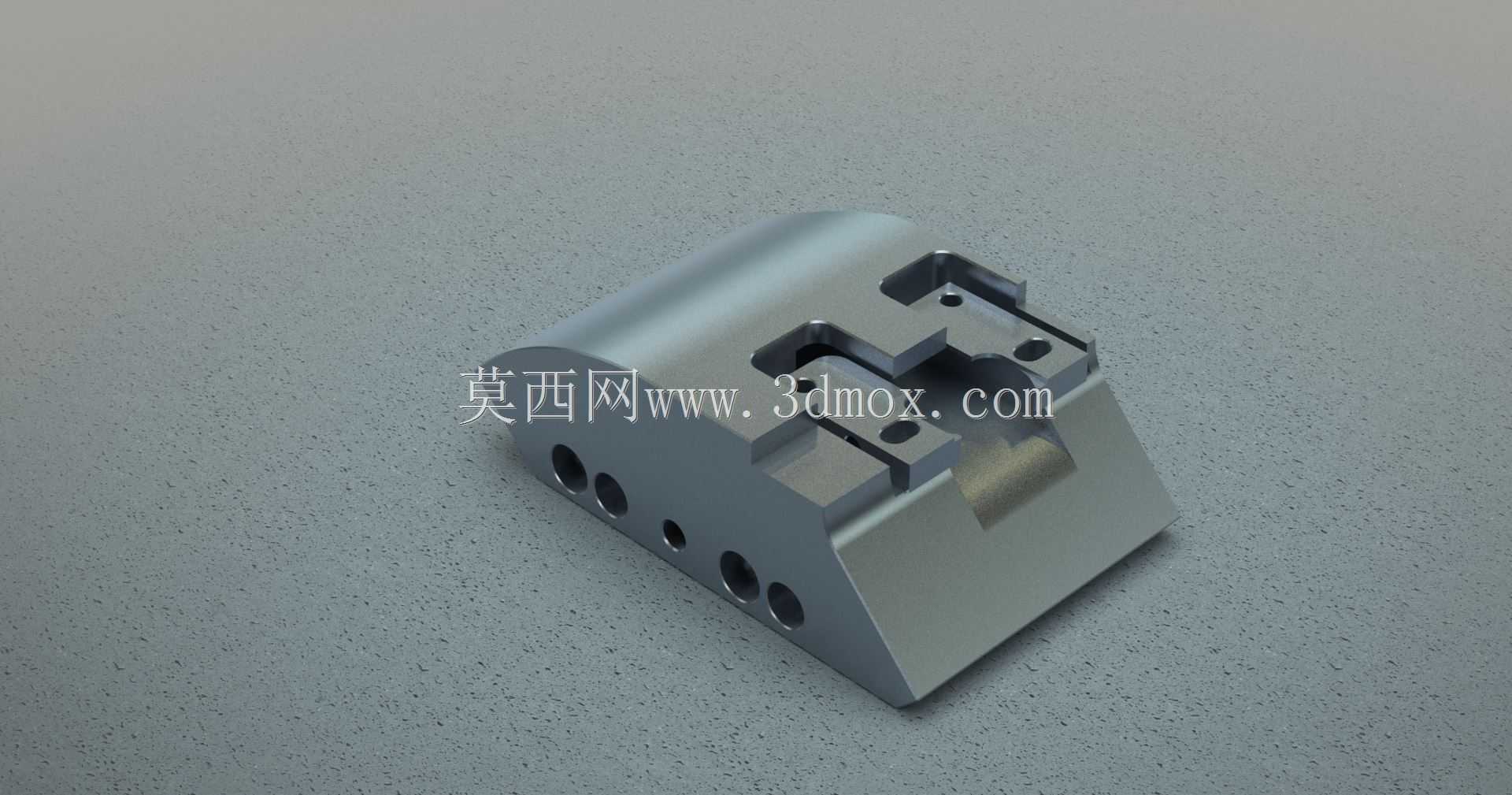

　　该构件主要应用于医药包装生产线的玻璃药瓶上盖工序，作为瓶盖输送与定位的核心衔接部件，承担瓶盖从振动盘出料端到旋盖工位之间的有序导向、姿态校正与单粒分料功能，适配直径范围18-22mm的医用铝塑组合盖、橡胶塞盖等常见药瓶封盖件，可直接对接直线式旋盖机的进料接口，无需额外增设转接工装。从结构设计逻辑来看，整体采用一体式铣削成型的基体结构，上部弧形曲面与振动盘的弧形出料轨道曲率完全匹配，可避免瓶盖在输送衔接处出现卡滞、跳料问题；基体中部开设的阶梯型滑槽深度按照瓶盖高度的1.2倍设计，既保证瓶盖在槽内滑动时不会因输送速度过快出现倾覆，又预留了足够的取件空间供旋盖机械手抓取瓶盖。滑槽侧面开设的多组等距通孔为安装定位孔，孔径统一为5mm，

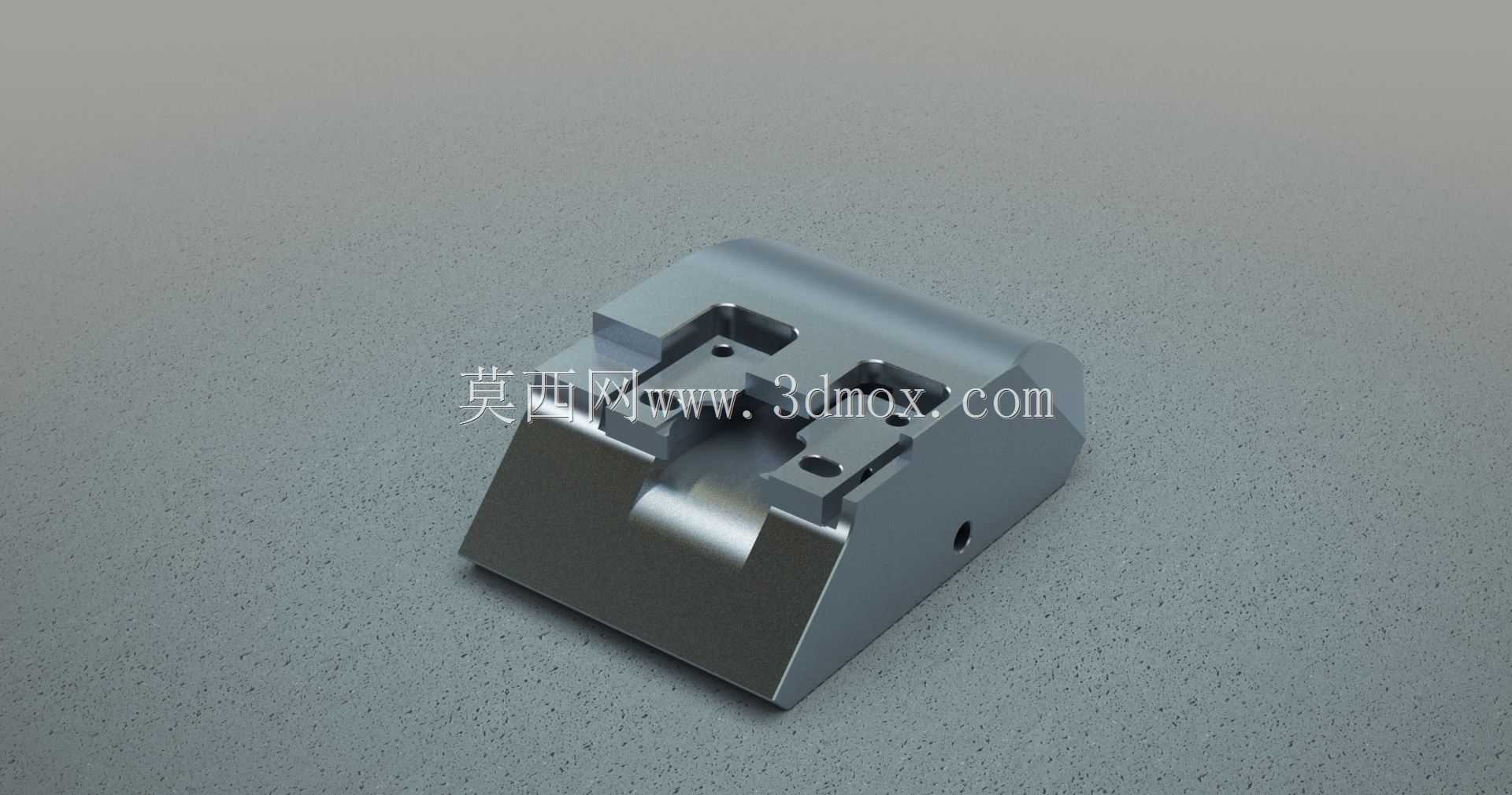

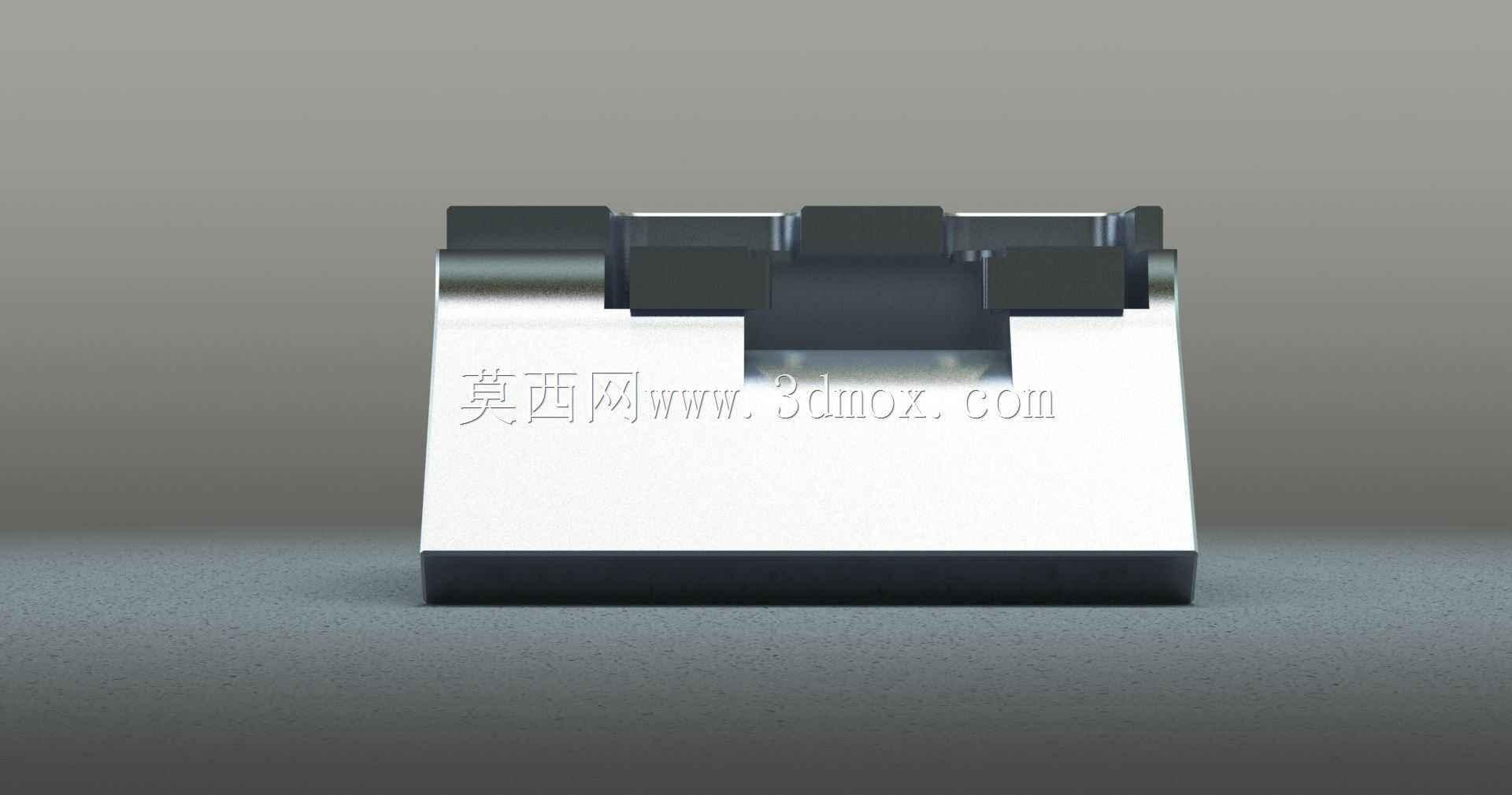

　　孔位公差控制在±0.02mm范围内，可通过内六角螺丝直接固定在生产线的安装立板上，安装时需保证滑槽出料端与旋盖头的同轴度偏差不超过0.1mm，否则会出现旋盖偏斜、密封不严的质量问题。基体前端的斜切面为出料导向面，倾斜角度设置为15度，可让瓶盖滑至末端时保持水平姿态，刚好对准下方待封盖的药瓶瓶口位置，无需额外设置姿态调整机构。侧面的多组不同直径小孔为检测位安装孔，可分别安装光纤传感器、对射光电开关，用于检测滑槽内瓶盖的存量、是否出现缺料堵料情况，当传感器连续3秒未检测到瓶盖通过时，可联动生产线控制系统触发补料或停机报警信号。上部的凸台与凹槽结构为分料机构的配合位，可与往复式分料拨叉配合，实现瓶盖的单粒分离，

　　避免多枚瓶盖同时进入旋盖工位造成设备撞机。整个构件的外形尺寸控制在长85mm、宽62mm、高48mm范围内，安装边界需预留左右各20mm的操作空间，方便后期维护时清理滑槽内残留的铝屑、胶屑，适配每分钟60-120瓶的中速医药包装生产线使用，相比传统的拼接式塑料滑槽，金属材质的基体耐磨性提升4倍以上，长期使用不会出现滑槽磨损变宽导致的瓶盖姿态偏移问题，可有效降低生产线的故障率与维护频次。
