通讯设备用带定位销的安装固定夹具块

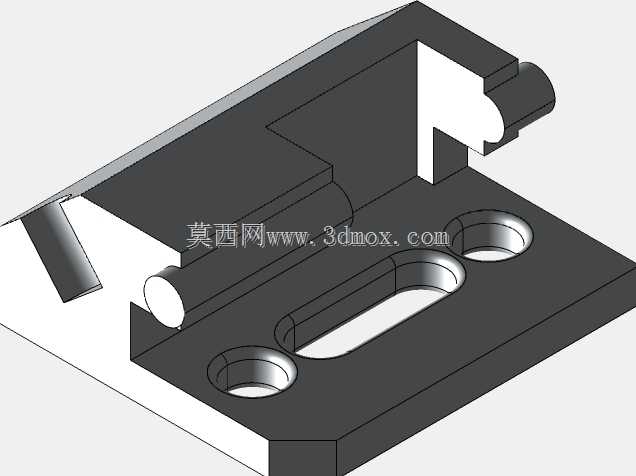

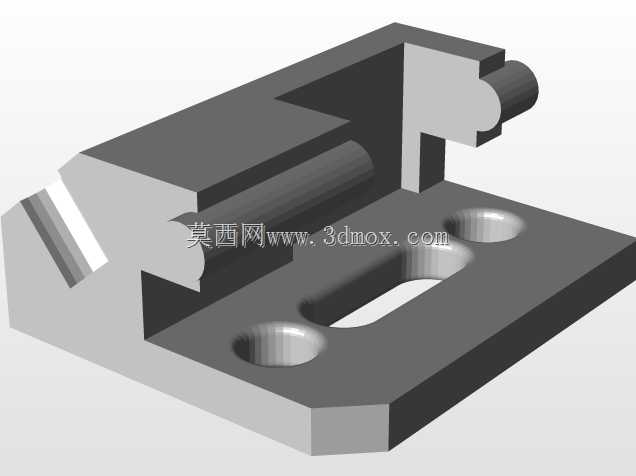

　　这款夹具块主要应用于通讯类电子设备的组装、测试工装场景，在通讯模块生产流水线的定位工位、信号测试治具中承担工件夹紧与基准定位作用，可适配小型通讯接头、射频模块类零件的装夹需求，避免装夹过程中工件偏移影响组装精度或测试数据准确性。从结构设计来看，主体采用一体化铣削成型的块状基座，底座部分设置两个圆形沉头安装孔与一个长条形腰型调节孔，沉头孔可容纳内六角螺栓头部，保证安装后基座表面无凸起干涉，腰型孔则预留了安装位置的调节余量，可适配安装基准存在小幅公差的工装底板，降低装配时的对位难度，安装边界可覆盖常规通讯工装的100mm以内安装间距需求。基座上部设置两个对称的圆柱定位销，其中一侧定位销旁设计有带缺口的卡合凸台，

　　可与待装夹工件的对应卡槽配合，实现快速对位，装夹时工件沿定位销滑入后，凸台缺口可卡住工件侧边的限位结构，无需额外锁紧件即可实现初步定位，减少装夹操作步骤，提升工位换型效率。设计过程中重点考量了装夹的重复定位精度，定位销与基座采用过盈配合装配，销柱的圆柱度公差控制在0.02mm以内，保证多次装夹后工件的位置偏差不超过0.05mm，满足通讯类零件组装时的位置度要求。基座的夹紧工作面做了直角避让设计，可避开工件底部的凸起焊点或接插件引脚，避免装夹时压伤工件表面的电子元件，同时基座的边角处均做了C1倒角处理，去除加工毛刺，避免操作人员取放时被锐边划伤。在实际产线应用中，这款夹具块可直接替换原有工装中易磨损的定位块，

　　无需大幅改动原有工装的安装结构，腰型孔的调节范围可覆盖±5mm的安装位置偏差，适配不同批次工装底板的加工公差，上部的卡合结构可根据待装夹工件的外形做小幅修配，通用性较强，能够满足通讯类小零件多品种小批量的生产装夹需求，减少专用工装的制作成本。
