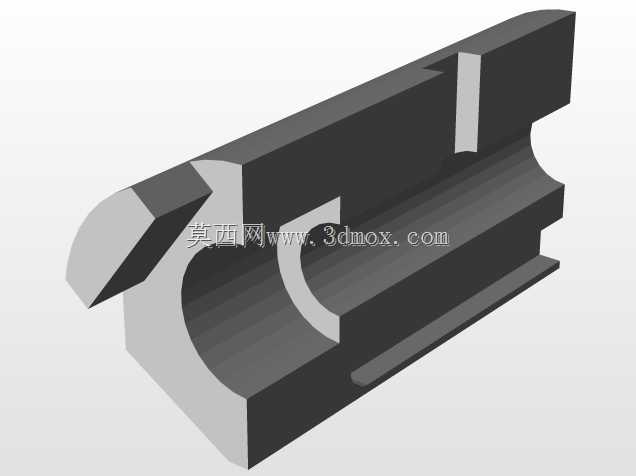

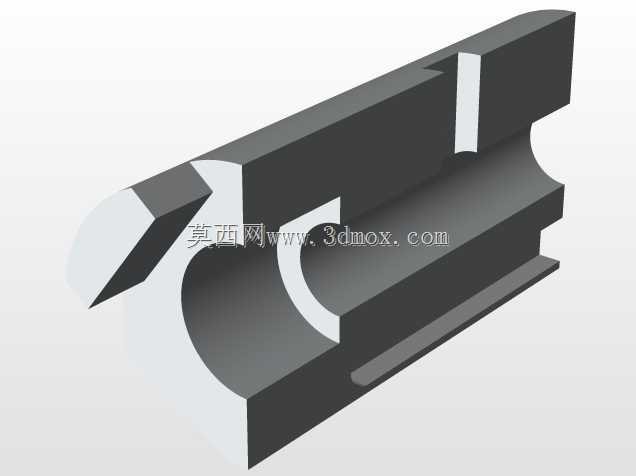

6s设备用引脚通道导向结构件

　　该结构件是通讯终端内部引脚排布的专用导向通道构件，主要应用于小型手持通讯设备的内部装配环节，承担引脚规整、导向限位、装配防错的核心作用。从实际装配场景来看，这类通道结构直接决定了设备内部接插引脚的对位精度，避免装配过程中引脚歪斜、错位导致的接触不良问题，在批量组装的流水线工位上，该结构的导向弧度与槽位公差直接影响单台设备的装配节拍，若通道内壁的导向面存在毛刺或弧度偏差，会导致引脚插入时出现刮蹭、弯折，直接拉高整机组装的不良率。设计过程中优先考虑了引脚插入的导入角度，通道入口处做了大圆弧过渡处理，避免引脚在初对位时出现卡滞，通道内部的限位槽宽度与对应引脚的直径做了0.12mm的间隙配合，既保证引脚可以顺畅滑入指定位置，

　　又能限制引脚在通道内的横向窜动，避免设备受外力冲击时引脚出现位移导致的信号传输中断。构件底部设置了一体化的安装滑轨，可直接卡入设备内部的预设安装槽内，滑轨两侧的定位面与设备壳体的安装基面做了贴合设计，安装时无需额外打胶或螺丝固定，依靠滑轨与卡槽的过盈配合即可完成固定，大幅减少装配工序。从外形尺寸来看，该构件整体为长条状异型结构，长度适配对应机型的内部安装空间，宽度方向预留了与周边元器件的安全间隙，避免与相邻的电路板、屏蔽罩出现装配干涉，通道的深度根据引脚的插入行程做了匹配设计，保证引脚插入到位后端部刚好与对接触点完全贴合，不会出现插入过深顶坏触点或是插入过浅接触不足的问题。结构的壁厚做了均匀化处理，最薄处不小于1.2mm，

　　既满足注塑成型的工艺要求，避免成型时出现缩痕、缺料问题，又能控制构件整体重量，符合小型通讯设备的轻量化设计要求。通道内壁的导向面做了平滑过渡处理，没有尖锐棱角，减少引脚插入时的摩擦阻力，同时在通道的侧方设置了让位缺口，为引脚的焊接端预留了操作空间，方便后续工序的焊接作业。这类结构件在设计时还需要考虑长期使用的磨损问题，导向面的粗糙度要求控制在Ra1.6以内，减少多次插拔测试后出现的磨损量，保证设备全生命周期内的引脚对位精度，避免长期使用后通道磨损导致引脚松动。
