传动系统用大轮辋结构三维设计

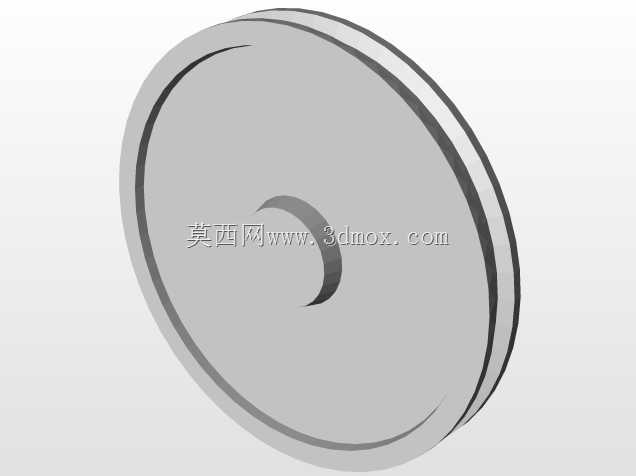

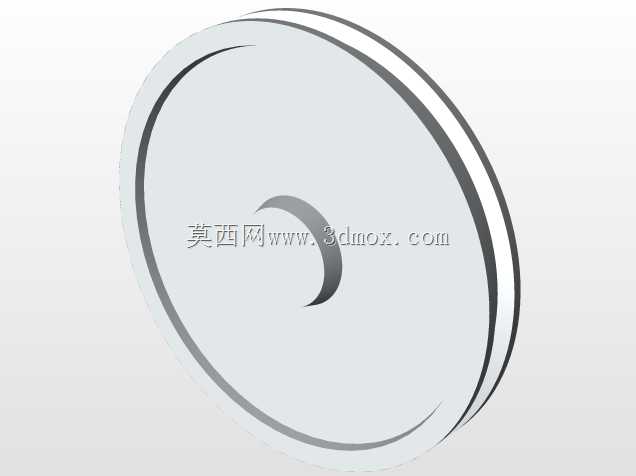

　　在各类行走类机械设备、输送传动系统的结构设计中，轮辋是承载轮体载荷、衔接轮毂与外圈功能件的核心支撑构件，本次设计的大轮辋结构，主要适配中重载工况下的轮组装配需求，可广泛应用于工业输送线从动轮组、工程车辆辅助行走轮、大型设备移动机构的轮体支撑场景。从实际功能逻辑出发，该轮辋采用整体式盘状结构设计，摒弃了分体拼接式轮辋的螺栓连接环节，从根源上降低了轮体高速转动或承受交变载荷时的连接松动风险，轮辋主体为等厚度圆盘基体，外圈设置有双层凸缘结构，凸缘的高度与厚度经过载荷校核，能够为外圈包覆的橡胶层、聚氨酯耐磨层或者啮合齿圈提供可靠的轴向定位，避免功能外圈在承受径向载荷、侧向冲击力时出现轴向窜动甚至脱落的问题。

　　轮辋中心位置设置有月牙形的减重与装配复合结构，该结构并非单纯为了降低材料消耗，其弧形轮廓经过动平衡校核，能够在减少轮体整体转动惯量的同时，为轮毂轴的装配对位提供可视化参照，也可作为轮体拆卸时的拉马着力点，降低现场维护的操作难度。从安装边界维度考量，该轮辋的外圈配合面、中心装配孔的同轴度公差控制在IT7级范围内，端面跳动公差满足中高速转动场景的使用要求，轮辋背面设计有平整的安装贴合面，能够与轮毂法兰面实现完全贴合，装配时无需额外加装调整垫片即可保证轮体的安装垂直度。设计过程中针对轮辋的应力集中区域做了圆弧过渡处理，尤其是外圈凸缘与圆盘基体的衔接位置、中心装配结构的边缘位置，均采用R3以上的圆角过渡，

　　避免长期承受交变载荷时出现应力开裂的问题。在实际选型适配时，该轮辋可根据使用场景的载荷等级匹配不同的材料，常规工况下采用45号钢调质处理即可满足强度要求，在有轻量化需求的场景下也可替换为铝合金6061-T6材质，对应调整壁厚参数即可保证结构刚度。轮辋的表面可根据使用环境做发黑、镀锌或者喷塑处理，提升潮湿、多粉尘工况下的防锈耐腐蚀能力，延长构件的实际使用寿命。
