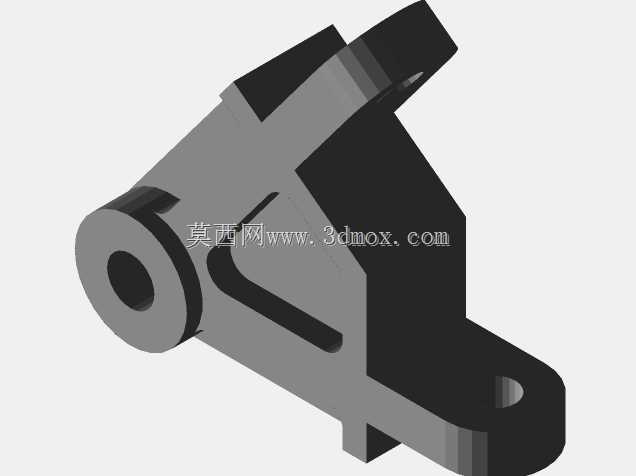

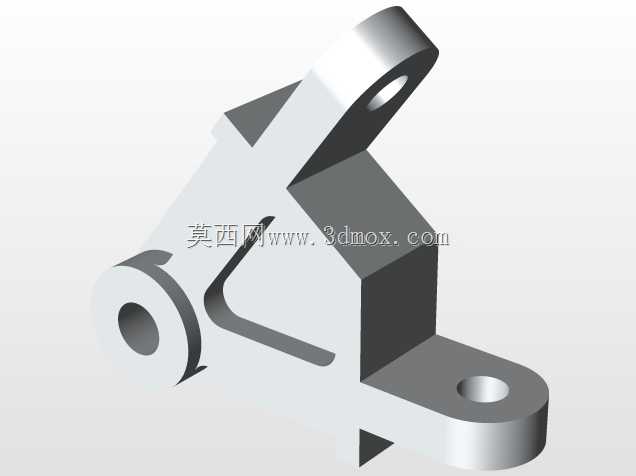

这款径向摆动构件主要应用于小型通讯终端的内部传动链路中,作为实现部件径向角度调整的核心铰接承载件,承担着连接固定基座与可调功能模块的作用,在设备装配调试、使用过程中的角度适配环节发挥关键作用。从结构设计来看,构件整体采用一体化铣削成型的构型,主体为带加强筋的块状承力基体,基体两端分别设置同轴度要求较高的铰接孔位,其中一端为大直径通孔,用于与设备基座的固定销轴配合,作为整个摆动动作的旋转基准,孔壁预留了足够的壁厚以承受长期往复摆动带来的磨损与交变载荷,孔端设计有微小的倒角结构,既方便装配时销轴的导入,也能减少装配过程中孔口边缘的应力集中问题。另一端的铰接耳板向上延伸,耳板上的通孔用于连接需要调整角度的功能模块,
耳板与基体之间设置了三角形加强筋结构,筋板的厚度经过载荷校核,既不会过度增加构件整体重量,也能避免耳板在频繁摆动过程中出现形变断裂的问题。基体侧面设计有内凹的让位槽结构,能够在构件摆动到极限角度时,避开相邻的电路板、排线等周边零部件,防止运动过程中发生干涉剐蹭,同时该槽体也在一定程度上减少了构件的整体用料,降低零件自重。从安装边界来看,构件的旋转中心到两个铰接孔端面的距离经过严格核算,摆动行程范围内的外轮廓包络尺寸完全适配通讯设备内部的预留安装空间,不会与外壳内壁、其他固定结构产生碰撞,两个铰接孔的孔径公差按照IT7级精度设计,既能保证与销轴的配合间隙满足摆动顺畅的要求,也不会因间隙过大导致摆动过程中出现旷量,影响角度调整的精度。
在实际使用场景中,这类构件常应用于需要调整信号接收模块角度、翻盖组件开合角度的小型通讯设备中,通过绕固定销轴的径向摆动,实现功能模块的角度位置调整,保证设备在不同使用姿态下都能达到最优的工作状态,构件的棱角处均做了小半径的圆角处理,避免装配和使用过程中锐边划伤操作人员或者损坏内部的柔性排线。设计过程中优先考虑了构件的受力路径合理性,所有承力部位的截面尺寸都经过受力仿真验证,在满足强度要求的前提下尽可能压缩零件的整体体积,适配通讯设备内部紧凑的安装空间,铰接孔的位置度误差控制在0.02mm以内,保证装配后摆动动作的同轴度,避免出现卡滞、偏磨的问题。
