通讯设备用拨叉垫片结构设计

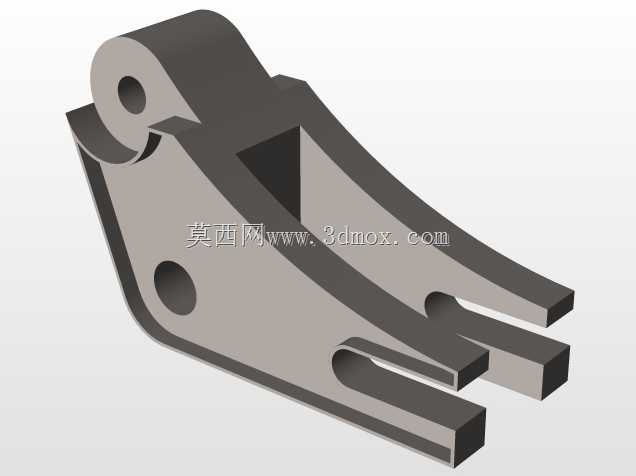

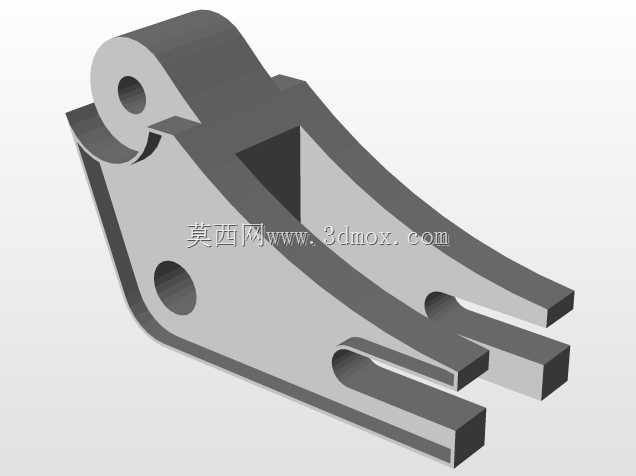

　　在通讯类设备的传动切换机构中，这类拨叉垫片是保障档位切换、触点对位精度的核心承载构件，日常多应用于通讯终端的信号通路切换、模组位移调节等场景，承担着拨叉动作过程中的受力缓冲、行程限位以及配合面磨损补偿的作用，避免拨叉直接与金属基座硬接触造成的接触面拉伤、行程偏移问题。从结构设计来看，该构件整体采用变截面斜臂式构型，上端设置带通孔的铰接耳位，用于与驱动拨杆的转轴配合，铰接孔的公差带选取需兼顾转动灵活性与径向旷量控制，避免长期往复摆动后出现铰接位松旷导致的切换行程偏差。斜臂主体采用内凹减重构型，在不降低整体结构刚度的前提下削减了非受力区域的材料冗余，臂身设置的圆形定位孔用于装配时的预定位，可快速对齐基座上的定位销，减少装配调整时长。

　　下端的分叉式插脚是核心的动作执行端，两个平行的插脚端面需保证共面度要求，插入对应滑动件的卡槽后，可将驱动端的摆动转化为滑动件的直线位移，插脚根部做了圆弧过渡处理，可分散往复动作时的应力集中，避免长期受交变载荷出现根部断裂的失效问题。设计过程中需重点把控几个安装边界尺寸：上端铰接孔的中心到下端插脚端面的垂直距离决定了拨叉的摆动行程范围，直接关联通讯模组的切换到位精度；斜臂的外侧轮廓需与周边壳体的避让腔保持足够安全间隙，避免摆动过程中出现结构干涉；插脚的厚度尺寸需与配合卡槽的槽宽匹配，间隙控制在合理范围，既保证插拔动作顺畅，又避免间隙过大导致的切换动作虚位。这类垫片在实际工况中会承受频繁的往复摆动力，

　　因此材质多选具备一定自润滑性的耐磨合金，表面无需额外做涂层处理即可满足长期使用的耐磨要求，铰接孔内壁可根据载荷情况选择是否加装衬套，进一步提升铰接位的使用寿命。在装配逻辑上，该构件先通过臂身定位孔与基座预固定，再穿入铰接转轴完成上端连接，最后将下端插脚卡入滑动件的卡槽，整个装配流程无需复杂工装，适配通讯设备流水线的快速装配需求，同时后期维护更换时也可单独拆卸，无需拆解整个传动模组，降低了设备的运维成本。
