简易插销式门闩锁止构件结构设计

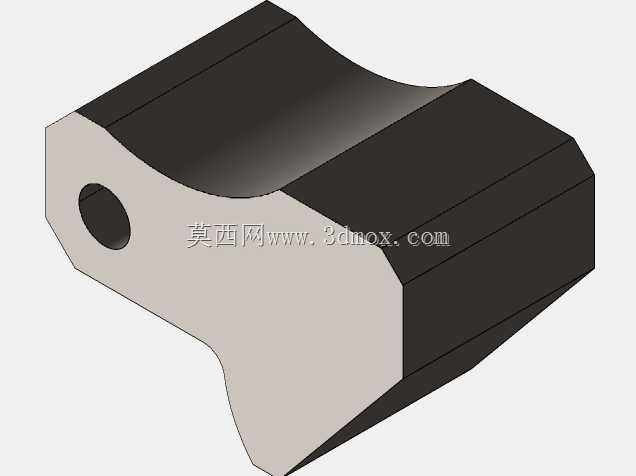

　　这款插销式门闩构件，主要应用于小型设备舱门、工具箱柜门、工业防护栏检修门的临时锁止场景，在需要频繁开合、无需高等级防盗锁止的工位上，这类构件的使用频率极高，相比复杂的锁具结构，它的拆装维护成本更低，适配场景也更灵活。从结构设计来看，构件主体采用块状承力结构，上部做了内凹弧面处理，一方面是为了避让门体开合时的转动干涉轨迹，避免门体转动过程中与闩体发生剐蹭，另一方面弧面过渡可以减少应力集中，在承受横向冲击载荷时，不会因为直角棱边的应力突变出现开裂问题。构件左侧预留的同轴通孔是插销安装位，孔位的公差设计按照间隙配合取值，保证插销插拔过程顺滑无卡滞，同时孔壁做了加厚处理，因为插销插拔时的剪切力全部由这个孔位周边的基体承担，

　　加厚设计可以避免长期插拔使用后孔位出现变形扩孔的问题。构件下部的异形收窄结构，是为了匹配门框上的限位卡槽，安装时闩体下部嵌入卡槽内，插销穿过通孔后同时贯穿门框上的对应孔位，就能实现门体的锁止，不需要额外的紧固件固定，开合操作只需要插拔插销即可，单人单手就能完成操作。从安装边界来看，这款构件的整体轮廓尺寸偏小，适合安装在厚度10-20mm的门板侧边，安装时不需要在门板上开大尺寸的沉孔，只需要加工对应插销直径的贯通孔，以及匹配闩体下部轮廓的浅卡槽即可，对门板的结构强度破坏极小。设计过程中特意将闩体的两个大面做了平面处理，安装时可以完全贴靠在门板与门框的贴合面上，不会出现凸起剐蹭过往人员或者管线的问题，

　　同时平面贴合也能让锁止时的受力更均匀，不会因为局部受力出现门板变形的情况。这类构件在实际使用中，不需要做复杂的表面处理，普通碳钢材质做发黑防锈处理就能满足车间内的使用需求，如果是在潮湿环境使用，更换为不锈钢材质即可，整体结构没有易损件，只要插销不出现弯曲变形，整个构件的使用寿命可以和配套设备的服役周期保持一致，不需要定期更换配件。在做三维建模的时候，这类构件的特征逻辑非常清晰，先绘制主体的块状轮廓，再切除上部的弧面避让区，之后加工插销安装孔，最后做下部的异形卡槽适配结构，所有特征都采用拉伸与切除命令即可完成，参数化调整也很方便，只需要修改插销孔直径、主体厚度、弧面半径这几个核心参数，就能快速衍生出适配不同门板厚度、不同载荷需求的同系列构件，不需要重新搭建建模框架，能大幅缩短同类型五金配件的设计周期。
