带径向分隔槽的圆形承托盘结构设计

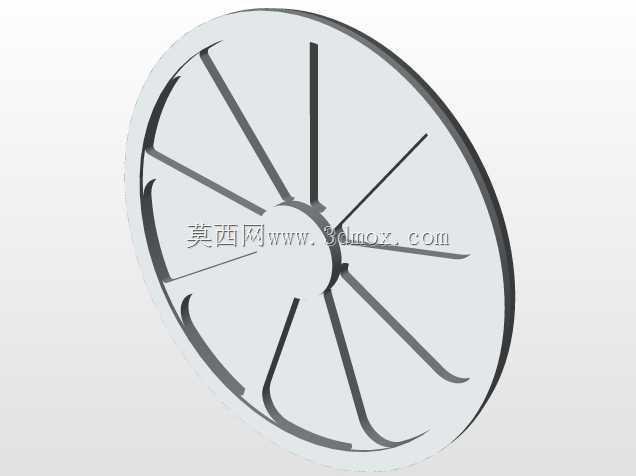

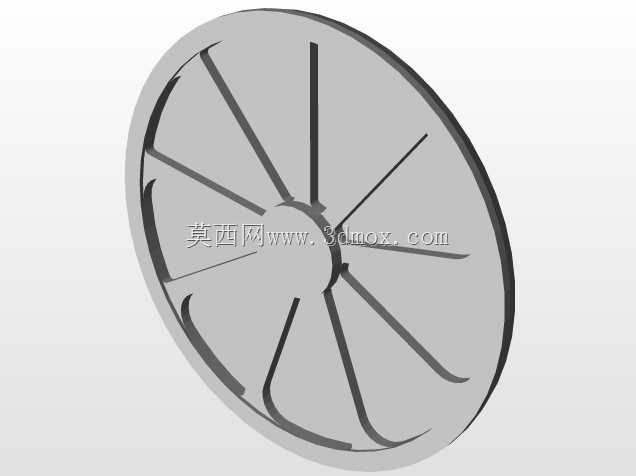

　　这款圆形承托盘的结构设计，最初是面向自动化产线的小件分料工位做的适配方案，在实际产线布局里，这类盘件常被安装在间歇旋转的分料机构输出端，用来承接从振动盘出料轨道送出的小型柱状、片状五金零件，通过盘面的径向分隔结构把零散来料逐一卡入对应槽位，配合工位的旋转节拍完成有序送料，避免小件在输送过程中堆叠、卡滞，大幅降低分料环节的卡料故障率。从结构细节来看，盘面采用薄型圆盘基体设计，中心预留了与旋转输出轴配合的定位安装孔，孔位周边做了加厚凸台处理，用来提升轴孔配合处的结构强度，避免长期承受旋转扭矩时出现孔位磨损、盘体晃动的问题。盘面的分隔槽采用两种线型组合设计，靠近中心区域的槽段为直边结构，用来快速引导来料滑入槽位，

　　靠近盘体外缘的槽段做了弧形收边处理，一方面可以限制槽内零件的径向窜动，避免零件在盘体旋转启停时受离心力作用甩出槽位，另一方面弧形过渡结构可以减少槽边与零件的硬接触刮擦，对于表面质量要求较高的电镀、抛光小件，能有效降低输送过程中的表面划伤概率。在安装边界的考量上，盘体的外缘厚度做了等厚设计，厚度尺寸匹配常规分料工位的挡料板间隙，安装时不需要额外对挡料机构做大幅调整，直接替换原有同直径的普通平面分料盘即可完成适配，盘体背面预留了均匀分布的沉头安装孔位，孔位的节圆尺寸与标准45号钢输出法兰的安装孔位通用，不需要额外加工转接法兰就能完成固定，大幅降低现场改造的加工成本。从功能特性来看，这款盘体的分隔槽数量经过工位节拍匹配计算，

　　单圈可承载12个小型零件，适配每分钟60-80件的分料节拍，既不会因为槽位过密导致零件在入槽时出现卡滞，也不会因为槽位间距过大导致分料效率无法满足产线要求。盘体的盘面做了微凹的弧度处理，整体盘面从外缘向中心有微小的倾斜角度，来料落到盘面后会在重力作用下自然向中心区域滑动，配合直边槽段的引导作用，能快速进入对应的分隔槽内，不需要额外增设拨料机构就能完成自动分料，简化了整个分料工位的结构复杂度，减少了后续设备维护的易损件数量。在实际选型适配时，需要注意盘体的中心安装孔与输出轴的配合公差选择，常规工况下采用H7/k6的过渡配合即可满足旋转定位精度要求，如果是高速旋转的工位，可以在孔位处增加键槽结构，通过平键传递扭矩，避免长期运行时盘体与轴之间出现相对转动，影响分料的位置精度。
