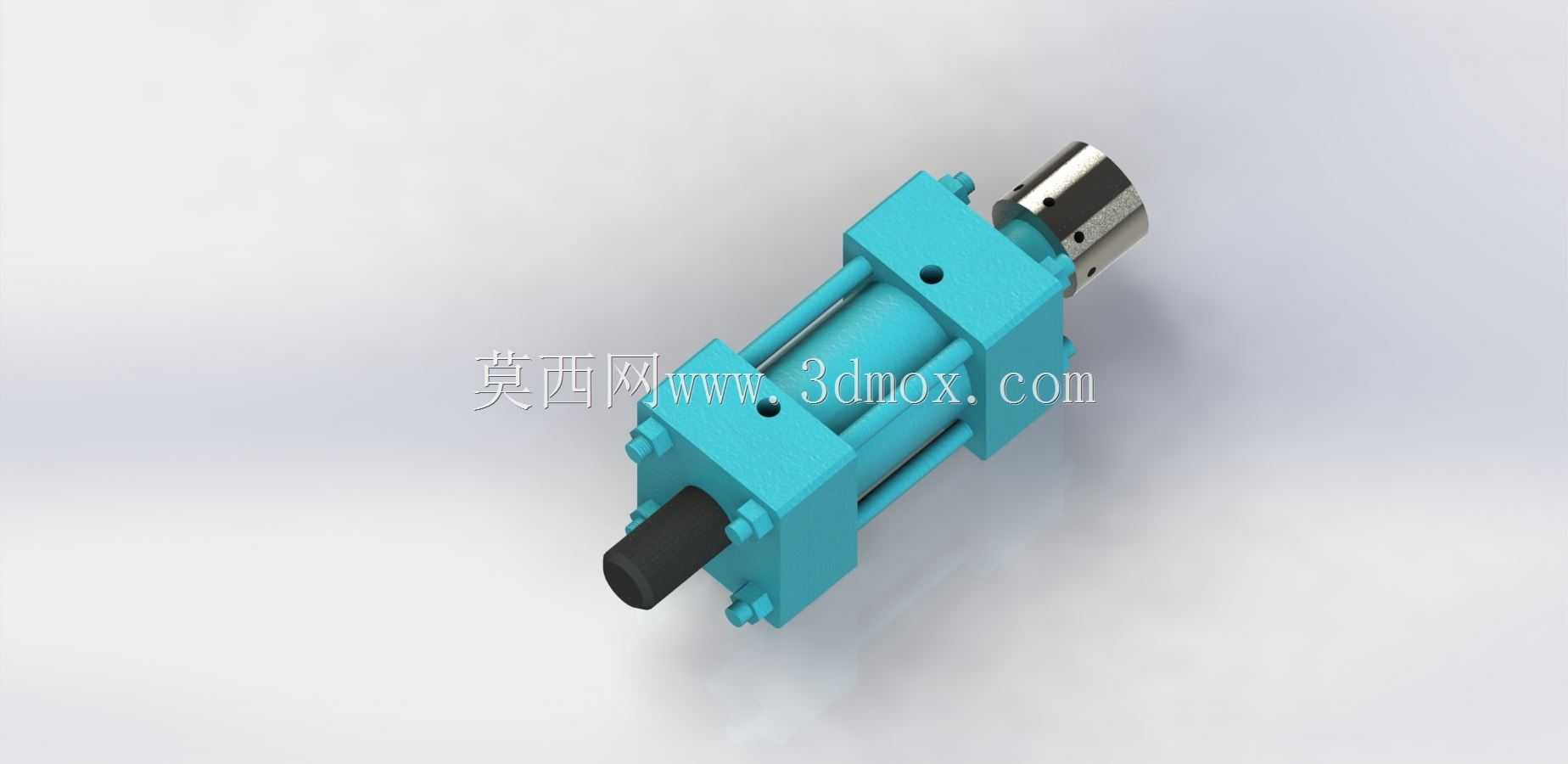

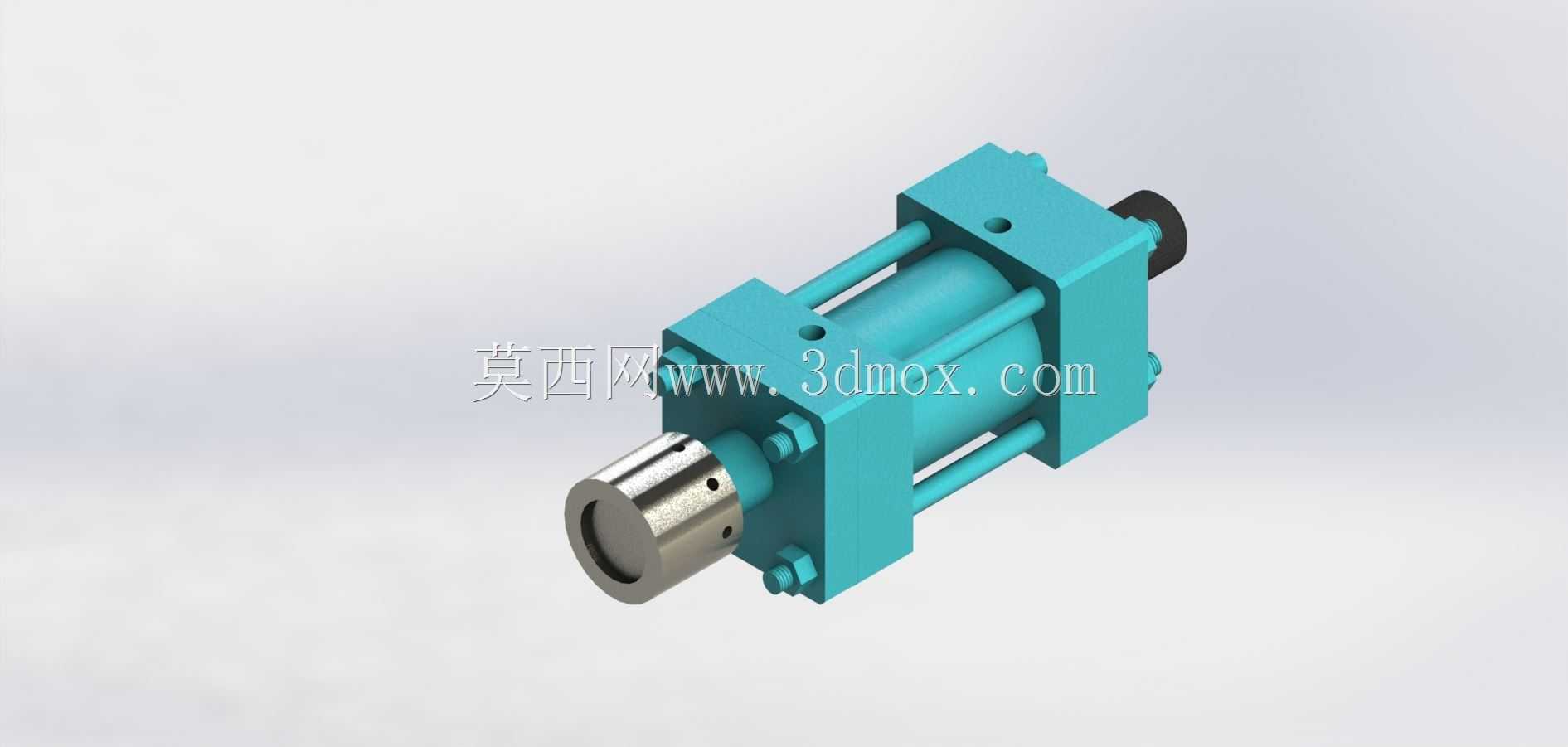

带拉杆式双作用液压执行油缸结构

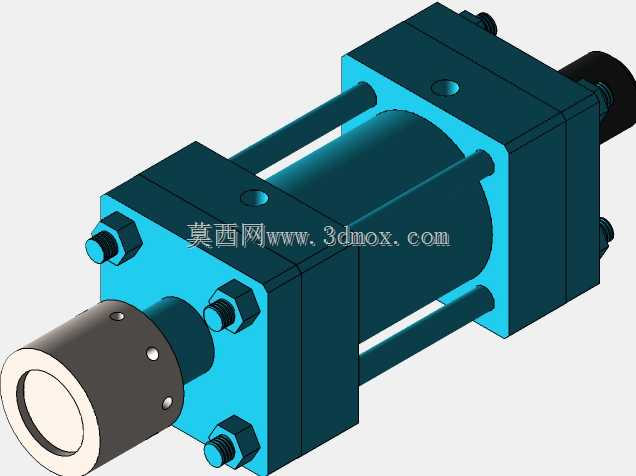

　　这款拉杆式双作用液压缸，是液压传动系统里的核心执行部件，日常在机床工装夹紧、工程机械动作驱动、自动化生产线工位推送、重型设备姿态调整这类场景里都能见到它的身影，核心作用是把液压系统的压力能转化为直线往复的机械能，相比气缸它能输出更大的推拉力，运行过程更平稳，负载抗扰动能力更强，在重载、高精度位移控制的工况下适配性更好。从结构设计来看，这款油缸采用经典的四拉杆锁紧结构，缸筒两端的端盖通过四根对称布置的拉杆拉紧锁止，这种结构的优势在于拆装维护十分便捷，拆解时不需要破坏缸体连接结构，更换密封件、检修活塞组件的时候操作效率很高，同时拉杆对称受力的设计能让端盖压紧力均匀分布，避免高压工况下出现端盖偏斜、密封偏磨导致的泄漏问题。

　　缸体外部的方形安装台预留了标准安装孔位，既可以通过法兰面做轴向固定，也能配合脚架做径向安装，能适配不同设备的安装空间要求，设计时已经考虑了安装边界的兼容性，伸出端的活塞杆做了硬化处理，表面粗糙度控制在适合密封件长期工作的区间，能减少粉尘、杂质刮伤杆体导致的密封失效问题，进出油口布置在缸体侧方的台面上，油口通径匹配常规液压管路的接头规格，不需要额外做转接件就能完成管路连接。活塞部分采用双向密封结构，无杆腔和有杆腔的密封件分别适配进油、回油的压力工况，既能保证两腔之间的内泄控制在标准允许范围内，也能减少活塞往复运动时的摩擦阻力，避免低速运行时出现爬行现象。端盖处的导向套采用耐磨材质，给活塞杆提供足够的支撑长度，能承受一定的径向负载，

　　避免活塞杆伸出较长时出现挠度变形刮伤缸筒内壁。在做整机三维布局的时候，这个模型的安装尺寸已经做了标准化处理，预留的安装孔位间距、活塞杆伸出长度、缸体外径尺寸都符合常规拉杆油缸的尺寸系列，选型时可以直接套用安装边界做设备布局，不需要反复核对安装干涉问题，不管是做液压站配套的油缸选型校核，还是做设备动作机构的结构设计，都能直接用来做装配干涉检查、行程模拟验证，能减少建模时的重复工作量，也能提前预判管路布置、安装空间预留的潜在问题。
