等节距锥形压缩弹簧结构设计

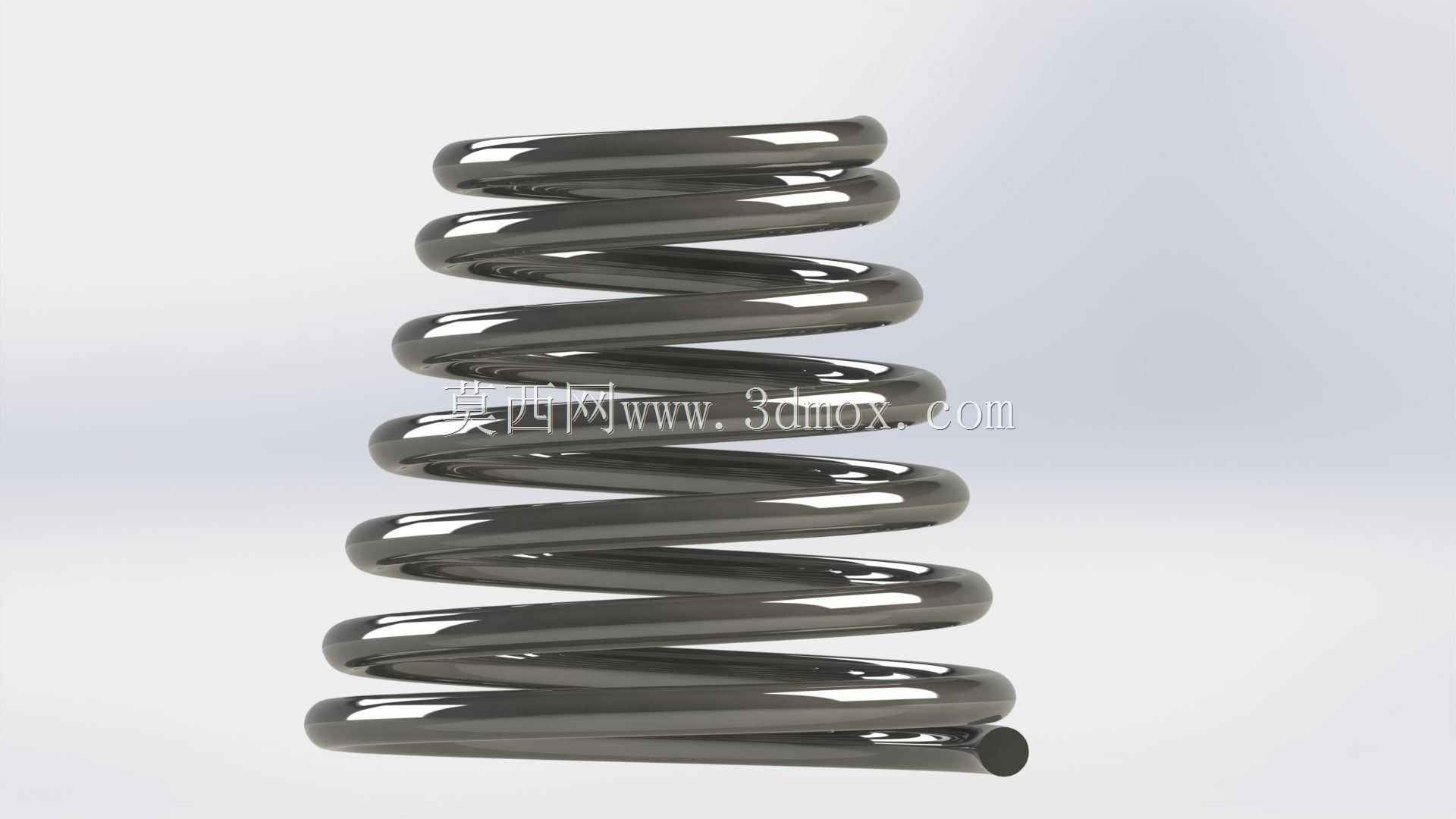

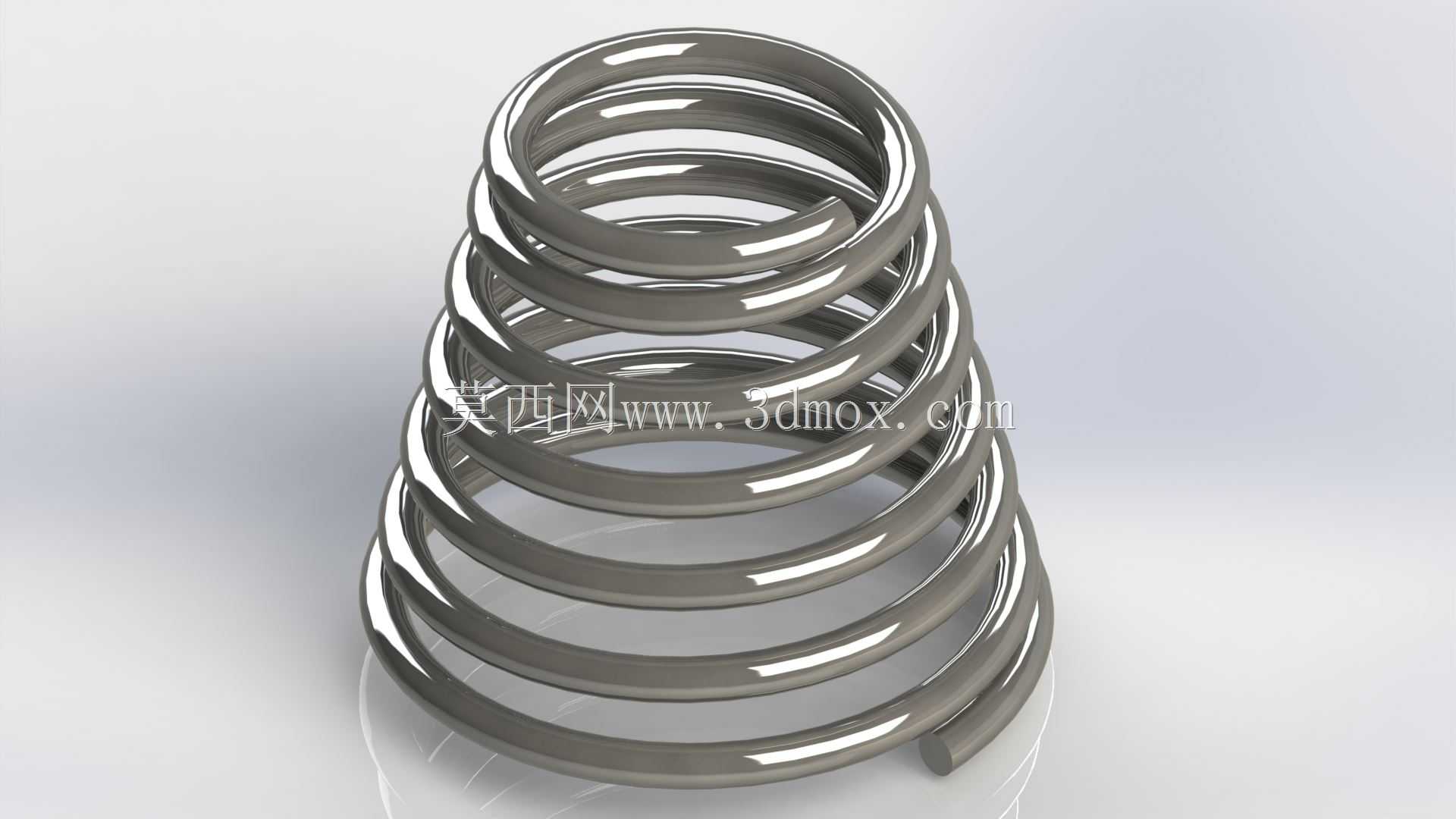

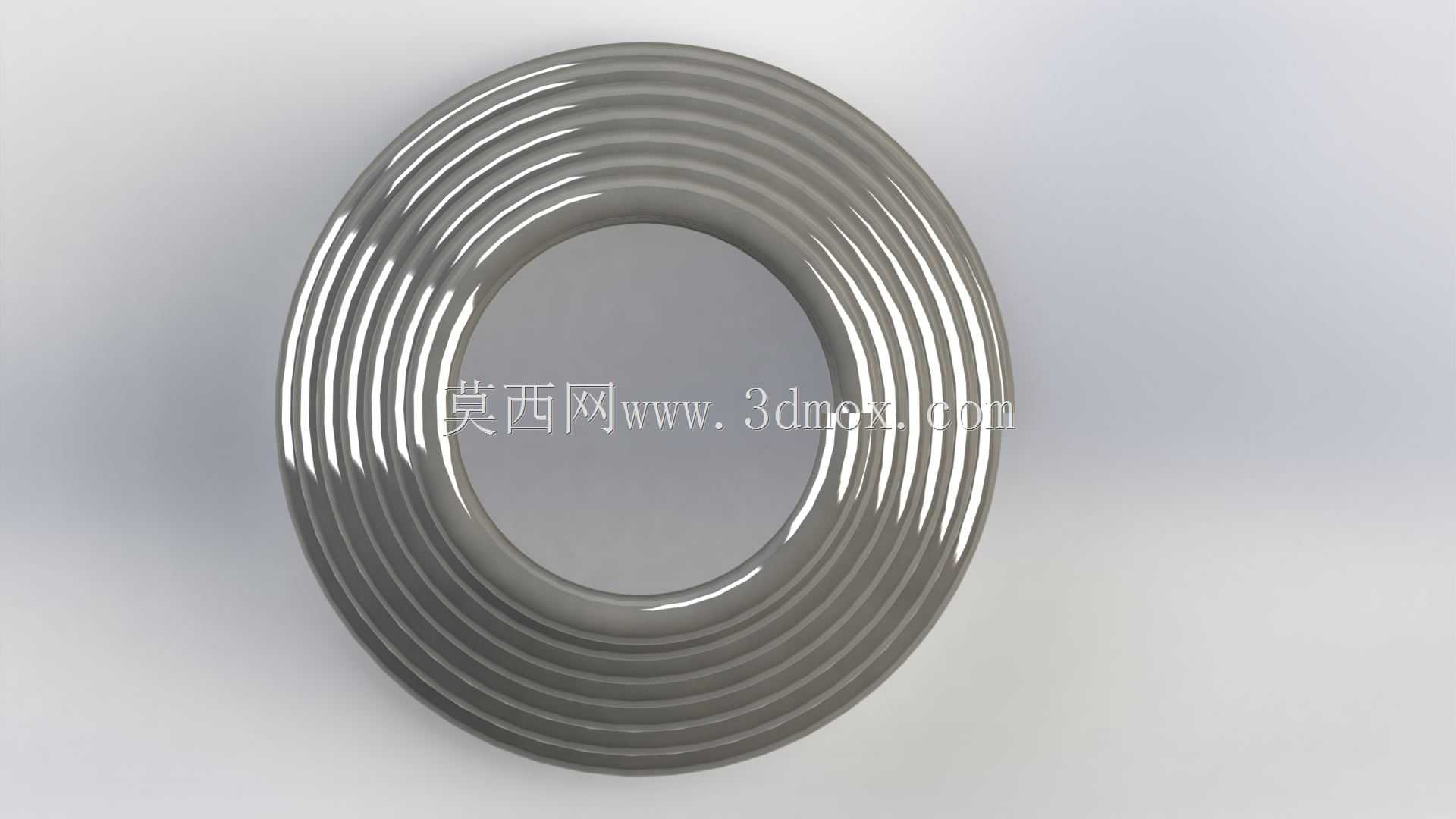

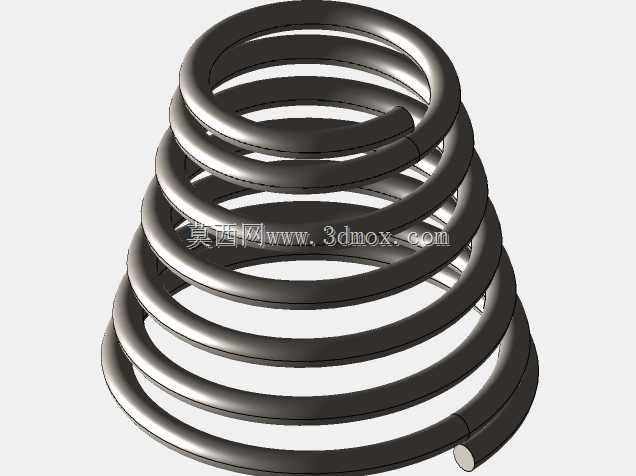

　　做结构设计的同行都清楚，常规圆柱螺旋压缩弹簧在轴向压缩到一定行程后，容易出现并圈后刚度陡增、侧向失稳弯折的问题，尤其是在安装空间轴向长度受限、径向安装尺寸随高度渐变的紧凑结构里，普通圆柱弹簧往往没法同时满足刚度曲线和安装边界的双重要求，这时候锥形弹簧的结构优势就体现出来了。这款锥形弹簧采用等节距螺旋结构设计，簧丝截面为标准圆形，从下端大径端到上端小径端，弹簧中径呈线性均匀递减，整体轮廓为规整的截锥形。在实际设备应用场景中，这类弹簧常被用在小空间缓冲结构、按压式回弹机构、小型通讯设备的触点顶持结构里，比如便携电子设备的按键回弹组件、小型机电产品的减震支撑位，还有部分需要渐变刚度的离合缓冲结构中，都能看到这类锥形弹簧的应用。

　　从功能特性来看，当弹簧承受轴向压缩载荷时，大径端的簧圈首先开始接触并圈，随着压缩量增大，参与承载的有效圈数逐渐减少，整体刚度会随压缩行程逐步增大，呈现出非线性的刚度特性，这种特性能避免普通圆柱弹簧压缩到后期刚度突变带来的冲击感，同时锥形结构本身的自稳性更好，在压缩过程中不容易出现侧向偏移，对安装导向结构的精度要求更低，能适配导向长度较短的紧凑安装场景。设计这类弹簧的时候，首先要确认安装边界的尺寸约束：下端大径要匹配安装基座的沉孔尺寸，保证弹簧落座后不会出现径向窜动，上端小径要适配顶推部件的接触端面尺寸，避免压缩过程中上端出现偏载卡滞；节距的选择要结合所需的工作行程来定，要保证在最大工作压缩量下，

　　相邻簧圈不会出现提前并圈导致的刚度异常，同时要预留足够的压并余量，避免长期工作在极限压缩状态下出现塑性变形。簧丝直径的选取则要结合所需的预紧力和最大工作载荷来计算，要保证在最大载荷下簧丝的切应力在材料许用应力范围内，同时要兼顾疲劳寿命要求，如果是用在频繁往复按压的场景，还要对簧丝的表面处理提出要求，避免应力集中导致的早期断裂。另外在建模过程中，要注意螺旋线的生成逻辑，锥形螺旋线的螺距要保持恒定，同时要保证每一圈簧丝的截面轮廓和螺旋线保持垂直，避免出现建模误差导致的3D打印或加工时的尺寸偏差，相邻簧圈之间的间隙要均匀，不能出现局部间隙过小导致的装配干涉问题。这类弹簧的安装不需要额外的复杂定位结构，只要下端大径端落在适配的沉孔内，

　　上端和被顶持部件端面贴合即可，在径向空间上，因为弹簧直径从下到上逐渐缩小，能避开周边的其他结构件，非常适合在安装空间呈锥形渐变的紧凑结构里使用，相比圆柱弹簧能节省不少径向安装空间，同时其渐变刚度的特性能让缓冲或回弹的手感更平顺，不会出现突然变硬的顿挫感。
