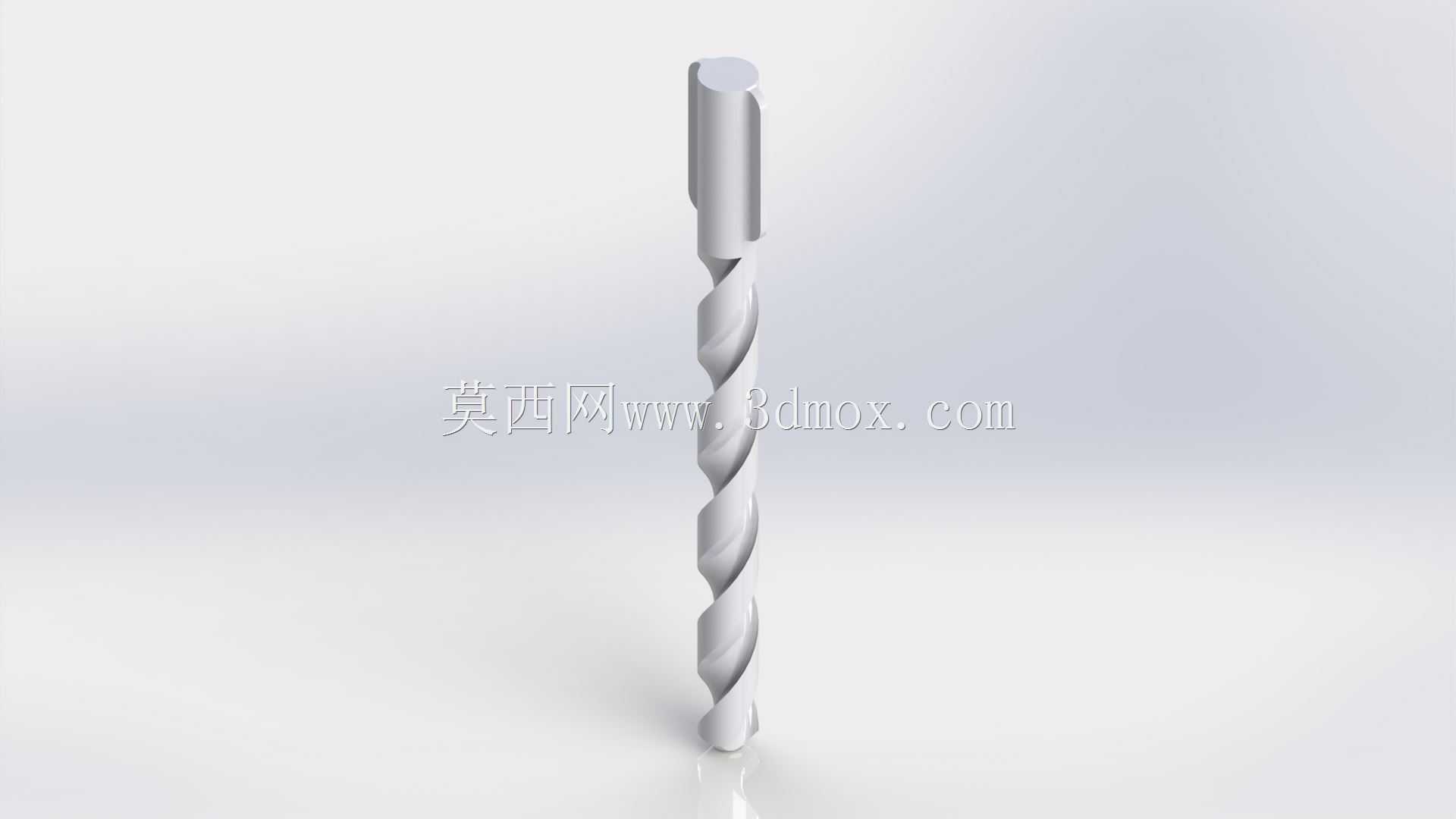

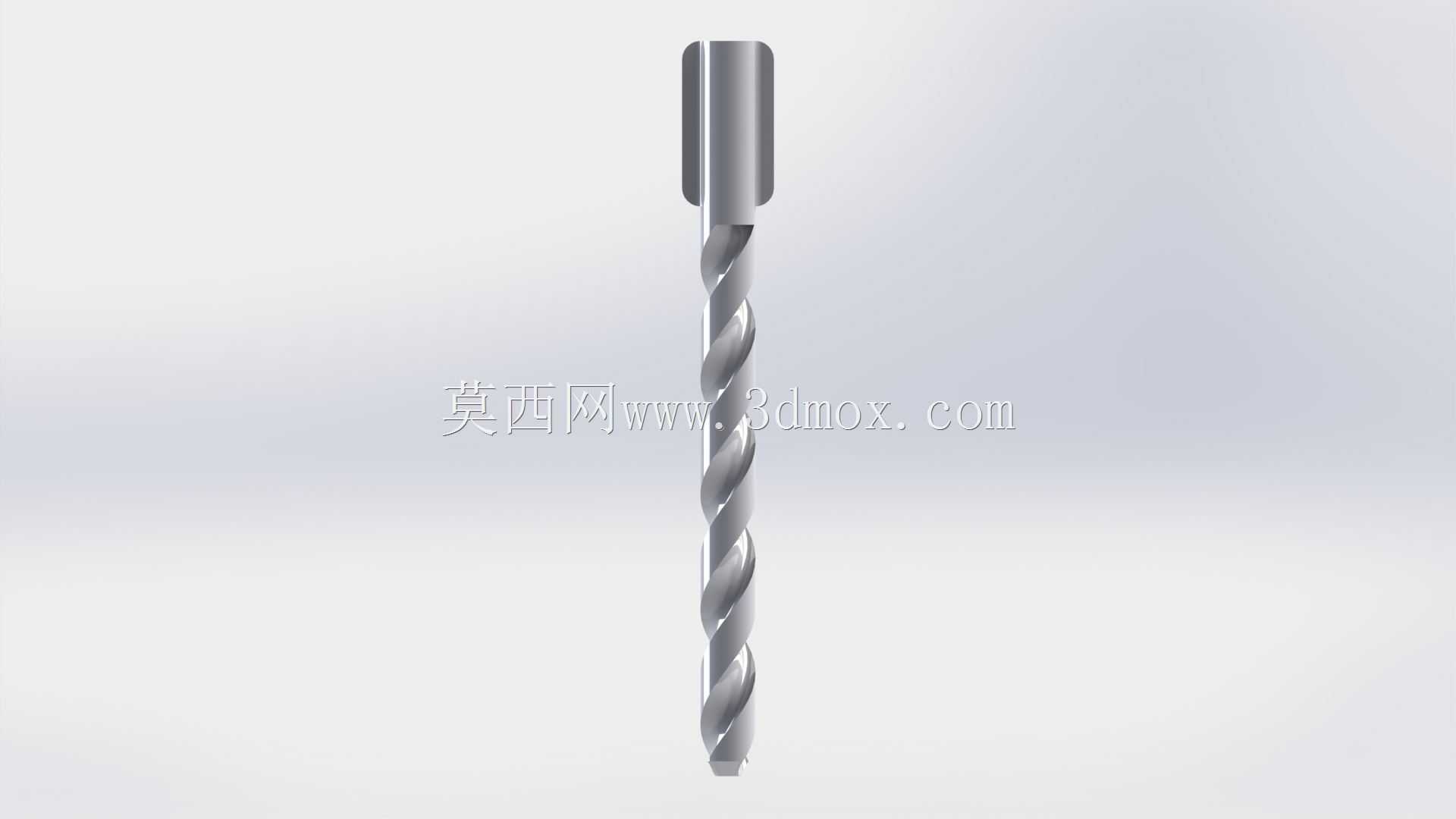

标准直柄麻花钻三维结构设计

　　这款直柄麻花钻的结构设计完全贴合金属切削加工的实际工况需求，日常可适配台钻、手电钻、加工中心等多种钻孔设备，覆盖机械加工、五金装配、维修作业等多场景的金属、非金属材料钻孔工序。从结构设计逻辑来看，钻柄部分采用标准圆柱直柄形态，直径公差严格控制在装夹适配范围内，可直接匹配通用钻夹头的装夹尺寸边界，无需额外转换套即可完成装夹，装夹后同轴度偏差控制在极小范围内，能有效降低高速旋转时的径向跳动，避免钻孔出现扩孔、偏斜等加工缺陷。钻身的螺旋槽设计经过参数优化，螺旋角选取适配常规钢材加工的合理角度，槽面光滑过渡无应力集中棱角，钻孔过程中切屑可顺着螺旋槽顺畅排出，不会出现切屑堵塞槽道导致的钻头过热、崩刃问题。钻尖部分采用标准顶角设计，

　　横刃经过合理修磨参数预留，钻孔切入时定位精准，不需要提前打样冲眼即可保证钻孔位置精度，减少钻孔前的辅助工序耗时。整体外形采用等螺旋角等导程的参数化设计，从钻尖到钻柄的芯厚逐步递增，既保证了钻尖部分的切削锋利度，又提升了钻身整体的抗扭刚性，在大进给量钻孔时不会出现钻身折断的情况。设计过程中充分考虑了实际加工的磨损预留，切削刃的后角、前角参数都经过切削受力仿真验证，能保证在合理的切削参数下，刀具寿命达到常规加工要求，同时刃磨修复难度低，普通砂轮机即可完成钻尖的重新刃磨，不需要专用刃磨设备。该模型的各部分尺寸边界完全符合通用直柄麻花钻的行业规范，可直接用于钻孔工装的装配仿真、加工工艺的排布验证，也可作为切削刀具类三维建模的参考范例，帮助结构设计人员熟悉标准刀具的结构参数逻辑，在进行工装夹具、加工工位设计时，能准确预留钻头的运动空间与排屑空间，避免实际装配加工中出现干涉问题。
