通讯设备用内凹收腰梯形连接基座结构

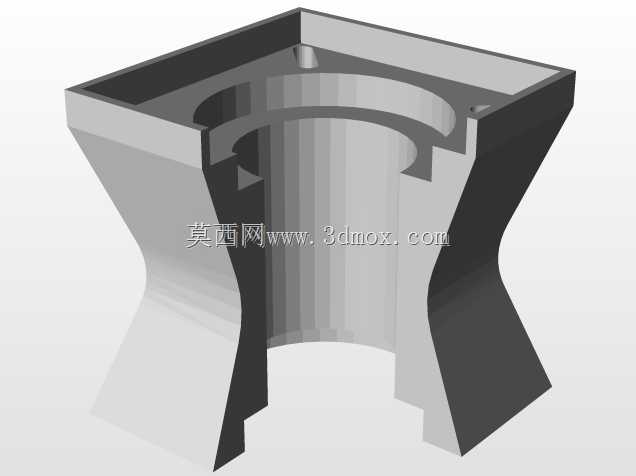

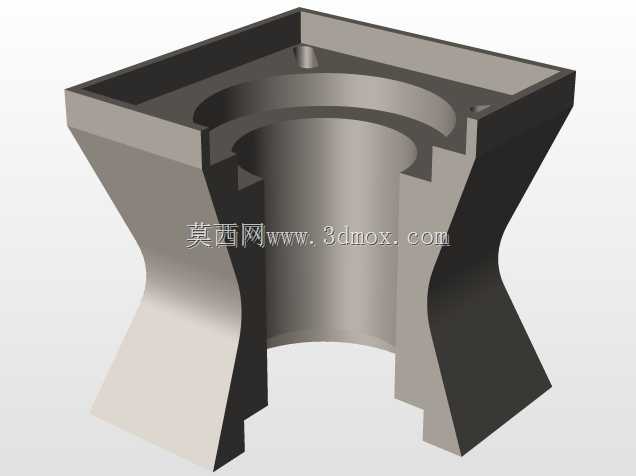

　　该梯形结构件主要应用于通讯机柜内部的层板支撑、模块安装定位场景，在户外通讯基站的设备舱、室内通讯交换机组装工位中，这类带内凹收腰造型的支撑块承担着分散承重、预留走线空间的核心作用。从结构设计逻辑来看，构件整体采用上宽下窄的梯形外轮廓，顶部设置方形安装贴合面，能够与机柜方管横梁的底面完全贴合，避免安装后出现应力集中导致的局部形变；中部做对称内凹收腰处理，并非单纯的造型优化，一方面可以减少构件自身的材料用量，降低整体自重，另一方面收腰形成的侧面弧形内凹空间，能够为通讯线缆的侧方走线预留充足的弯曲半径，避免线缆在支撑件位置出现直角弯折导致的线芯损伤、信号传输损耗问题。构件内部设置同轴环形凸台结构，中心预留贯通安装孔位，

　　安装时可直接穿入固定螺栓与机柜横梁的预装螺母对位，环形凸台的台阶面能够与螺栓垫片形成紧密贴合，保证锁紧后支撑块不会出现周向转动，长期受设备承重载荷也不会出现松脱偏移。从安装边界尺寸来看，顶部方形安装面的边长适配常规通讯机柜40mm规格的方管横梁，底部支撑面的宽度收窄至顶部的六成左右，能够适配下层安装板的窄边安装位，不会占用下层模块的安装空间；构件整体高度匹配机柜内部标准层间距的支撑高度要求，安装后上下层板的平行度公差可控制在0.2mm以内，完全满足通讯设备安装的平面度要求。在实际工况中，这类支撑块不仅要承担上层通讯模块的静态承重，还要耐受基站设备运行时产生的持续微振动，因此结构设计时在侧壁与中心凸台的衔接位置做了圆弧过渡处理，

　　消除了直角衔接的应力集中点，长期受振动载荷也不会出现焊缝开裂或者结构断裂的问题。不同于常规的直角支撑块，该梯形构件的侧面倾斜角度经过反复校核，既保证了支撑结构的纵向承重强度，又能让安装人员在侧面操作时快速对位螺栓孔，提升现场组装的作业效率；内部环形凸台的高度经过优化，既能够为螺栓提供足够的啮合长度，又不会凸出于顶部安装面影响与横梁的贴合紧密性，避免安装后出现支撑间隙导致的层板晃动。
