机械工装用锥形销槽定位连接结构

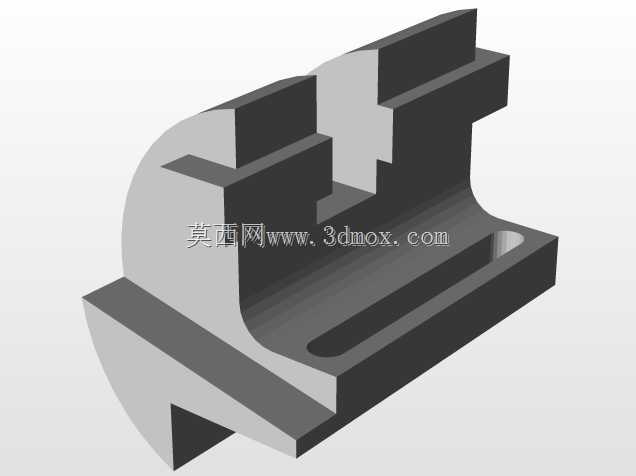

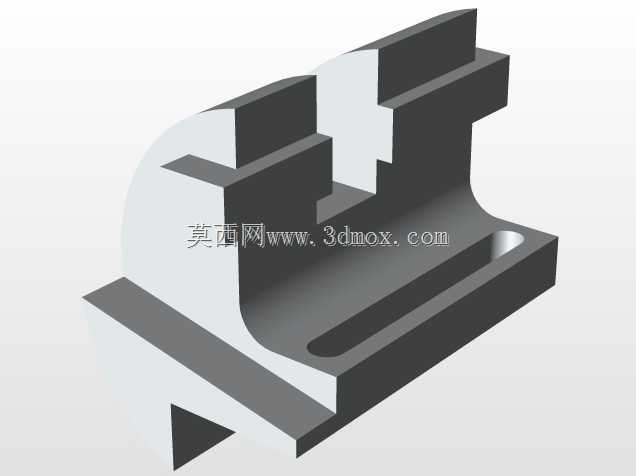

　　在工装夹具、非标自动化设备的定位连接环节，锥形销槽是实现部件精准对位、可拆卸固定的核心配套结构，这类结构常应用在需要频繁拆装、重复定位精度要求较高的工位上，比如工装台的快换模块、治具的定位基座、检测设备的工件装夹位，都能看到这类销槽结构的实际应用。和普通圆柱销槽相比，锥形销槽自带导向锥面，在部件对接装配时不需要反复校准销孔同轴度，锥面的自定心特性可以让两个对接部件在推入过程中自动滑入精准定位位置，大幅降低装配对位的时间成本，同时锥面配合的接触面积更大，在承受横向剪切载荷时，应力分布更均匀，不会像圆柱销配合那样容易出现局部应力集中导致的销孔变形、定位偏移问题。从结构设计逻辑来看，这款锥形销槽采用一体式基座构型，

　　主体承载部分做了加厚的侧壁设计，槽体的导向锥段和直段定位部分做了平滑过渡，没有尖锐的应力集中棱角，槽底预留了排屑间隙，在车间实际使用场景中，装配过程中带入的金属切屑、灰尘杂质可以顺着间隙排出，不会因为异物卡滞导致销件无法装配到位，也能避免长期使用后杂质堆积造成的配合面磨损。槽体的安装基准面做了平面度公差控制，和设备基座贴合时可以保证整个销槽的安装垂直度，避免因为安装面倾斜导致锥形销插入时出现别劲、卡涩的问题。在安装边界设计上，这款销槽的固定孔位分布在基座两侧的延伸翼板上，孔位间距适配常规的工装台T型槽间距，不需要额外做转接板就可以直接固定在标准工作台上，槽体的整体高度控制在常规工装定位件的通用尺寸区间内，

　　不会因为突出高度过高和周边的夹紧机构、运动部件产生运动干涉。实际使用中，这类锥形销槽搭配对应锥度的锥形定位销使用，可以实现0.02mm以内的重复定位精度，完全满足普通机加工工装、装配治具的定位精度要求，锥面的锁紧特性也让连接结构在设备运行产生振动的工况下不会出现松脱移位，相比普通的螺栓直接定位，拆装效率可以提升60%以上，同时不需要额外的防松结构就能保持长期的定位稳定性。在结构细节处理上，槽体的所有棱边都做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能在销件插入时起到初始导向的作用，槽体的侧壁厚度经过载荷校核，在承受常规工装装夹的剪切载荷时不会出现侧壁变形，保证长期使用后的定位精度保持性。
