便携式小型液体储运承压罐体结构

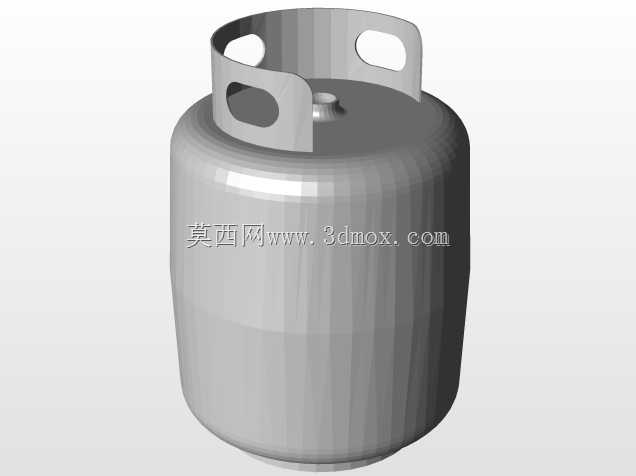

　　这款小型承压液体罐体，主要面向小批量液态介质短途转运、临时存储场景，常见于户外作业补给、小型生产工位液态原料暂存、民用液化介质分装等工况，可适配常压到低压的液态、低沸点气液混合介质存储需求，罐体整体采用回转体结构设计，最大化利用材料力学性能，在相同壁厚条件下获得更优的承压能力，降低罐体自重的同时减少材料损耗。设计阶段优先考虑搬运便利性，顶部集成一体式冲压成型的护圈结构，护圈上开设三个对称分布的握持孔，既可以作为单人双手搬运的施力点位，也能在堆叠存放时起到限位作用，避免上层罐体滑移，同时护圈高出顶部阀门安装面，可在罐体发生倾倒、受外物碰撞时保护顶部阀门接口不受直接冲击，降低泄漏风险。罐体主体采用上下两段式旋压收口结构，

　　中段为等直径直筒段，上下两端通过圆弧过渡收窄，避免直角结构带来的应力集中问题，所有焊缝位置均做圆弧打磨处理，减少应力腐蚀开裂的隐患。从安装边界来看，罐体直筒段外径可适配常规的小型固定支架、运输绑带结构，底部为平整圆弧封底，可直接放置在水平硬质地面，也可配合专用底座做固定安装，顶部预留的标准接口可匹配通用的阀门、减压阀、快插接头，无需额外加工转接件即可完成管路连接。设计过程中针对壁厚做了梯度优化，直筒段作为主要承压区域保留均匀壁厚，上下收口位置在旋压过程中自然形成壁厚增厚，无需额外补强即可满足承压要求，护圈与罐体顶部采用满焊连接，焊缝连续无断点，保证连接强度的同时避免积液残留。罐体外部无多余凸起结构，整体外轮廓光滑，便于日常清洁与外壁防腐涂层施工，适合在多尘、轻度腐蚀的工况环境下长期使用，搬运过程中护圈的握持孔做了卷边处理，避免搬运时割伤操作人员，同时孔位尺寸适配成年男性手掌宽度，戴劳保手套也可顺利握持施力。
