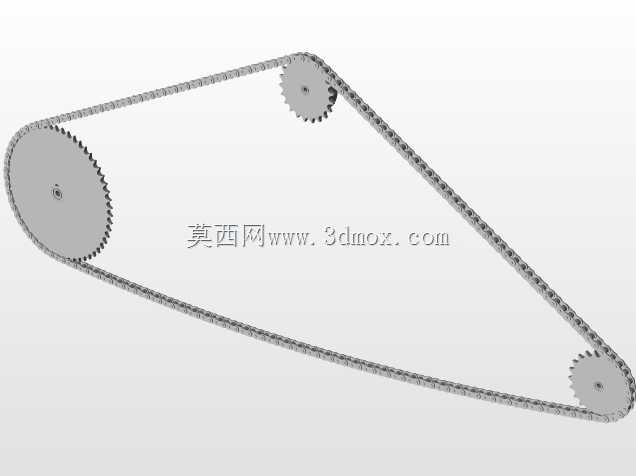

三链轮滚子链传动布局结构设计方案

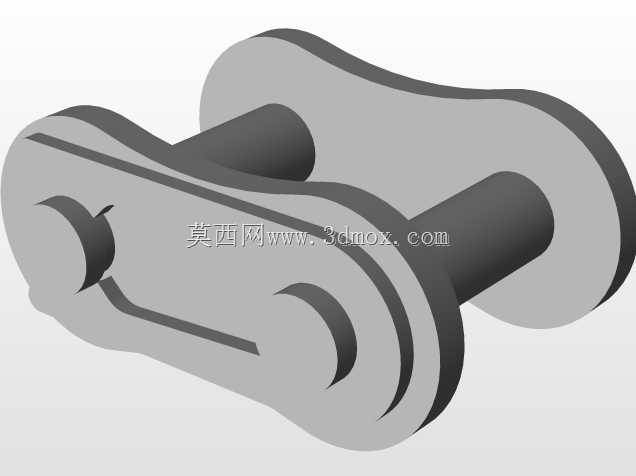

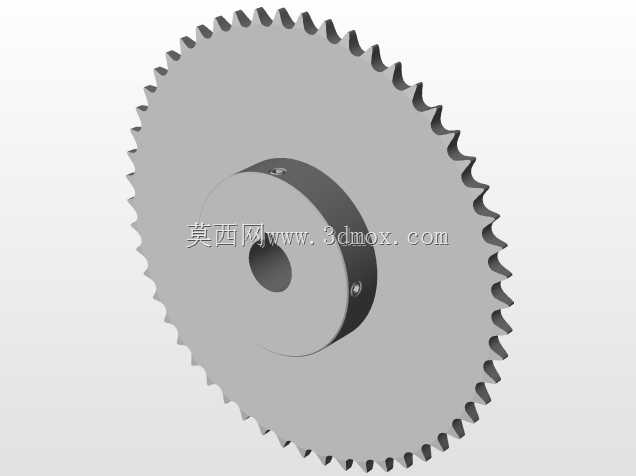

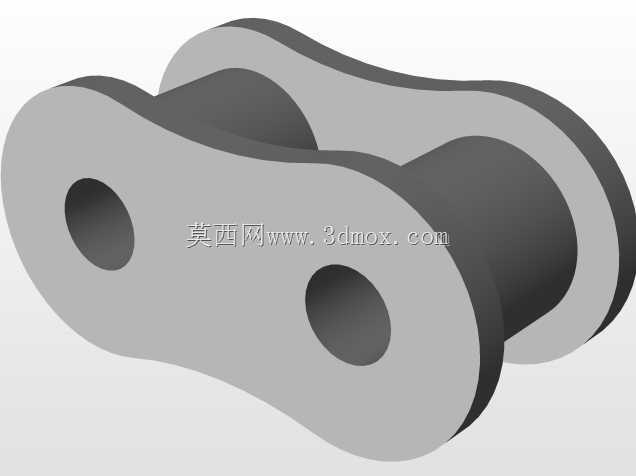

　　这套三链轮构成的滚子链传动布局，常见于中小功率输送线、轻工包装设备、小型农机的动力传递环节，相比带传动不存在打滑问题，传动比精度更高，相比齿轮传动对安装中心距的容错空间更大，适合跨距较大的轴间动力传递场景。设计时首先要确认三个链轮的分度圆直径匹配输入输出转速比，主动轮通常选较小分度圆尺寸来获得更大的输出扭矩，两个从动轮分别承担动力输出与链条张紧导向作用，避免长距离传动下链条下垂量过大引发跳齿、脱链故障。布局阶段要提前核算链条的总节数，根据三个链轮的中心坐标逐段计算链节长度，最终取偶数节避免使用过渡链节造成的强度损失，链条松边通常布置在下方，依靠自重减少张紧机构的负载，若受安装空间限制必须将松边布置在上侧，

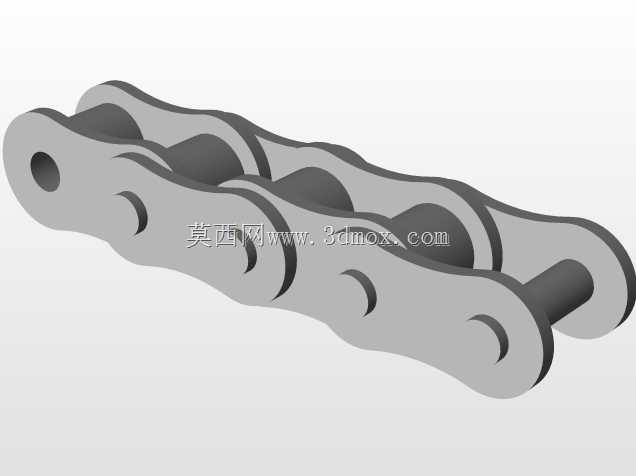

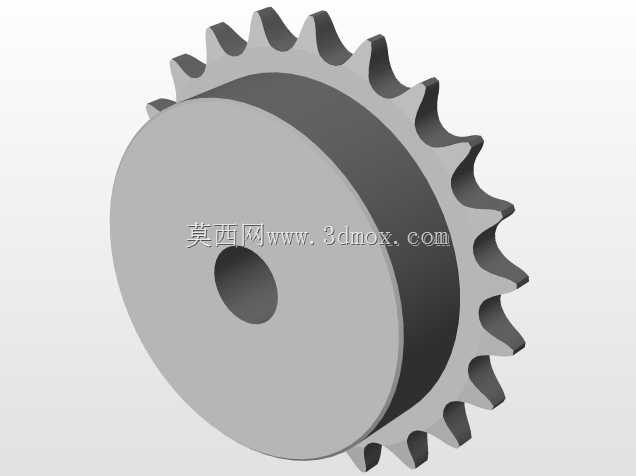

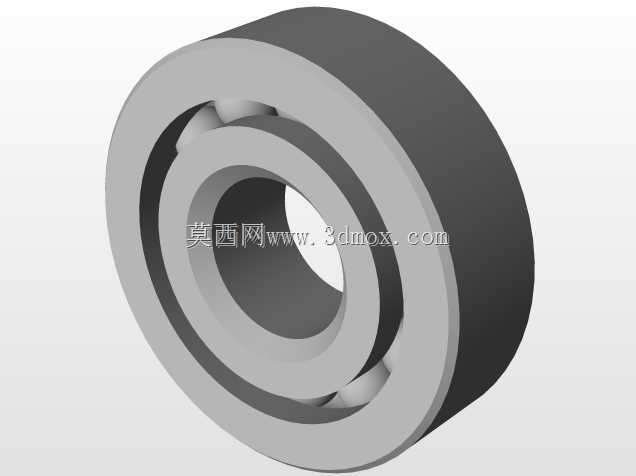

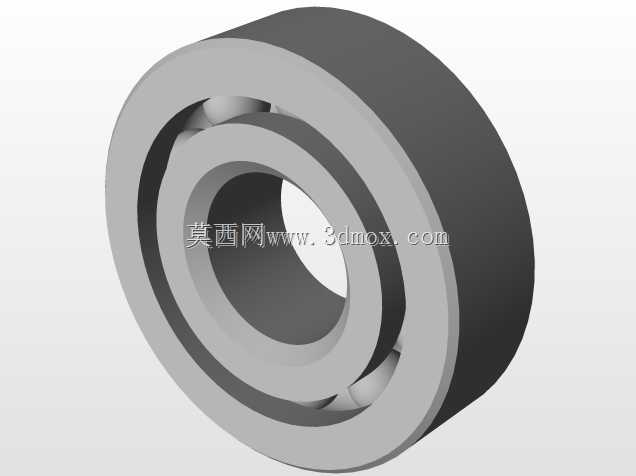

　　则需要额外增加托链板限制链条垂度。链轮的安装边界要预留足够的维护空间，外侧与设备护罩的间隙不小于单节链板高度，方便后期拆装链节、检查磨损量，轴伸端要匹配对应规格的平键与锁紧螺母，保证链轮与轴的同轴度误差控制在允许范围内，避免运转过程中出现偏磨、异响问题。滚子链选型时要根据传递功率、运转转速核算链条的极限拉伸载荷，确保额定静载荷安全系数不低于行业通用标准，链轮齿形要符合标准参数，保证链节能平稳啮入啮出，减少啮合冲击带来的疲劳损耗。这套布局的优势在于可以单动力输入同时驱动两个不同位置的执行机构，省去额外的传动分路结构，在空间受限的设备内部能大幅压缩传动系统占用的体积，同时链传动本身具备一定的缓冲能力，能吸收负载波动带来的瞬时冲击，

　　保护前端动力部件不受损。实际装配时要保证三个链轮的共面度，偏差过大会加剧链板侧面与链轮齿侧的磨损，大幅缩短链条使用寿命，张紧程度调整到链条松边垂度为中心距的2%左右即可，过紧会增大运转阻力、加速销轴与套筒的磨损，过松则容易在启停瞬间出现跳齿问题。
