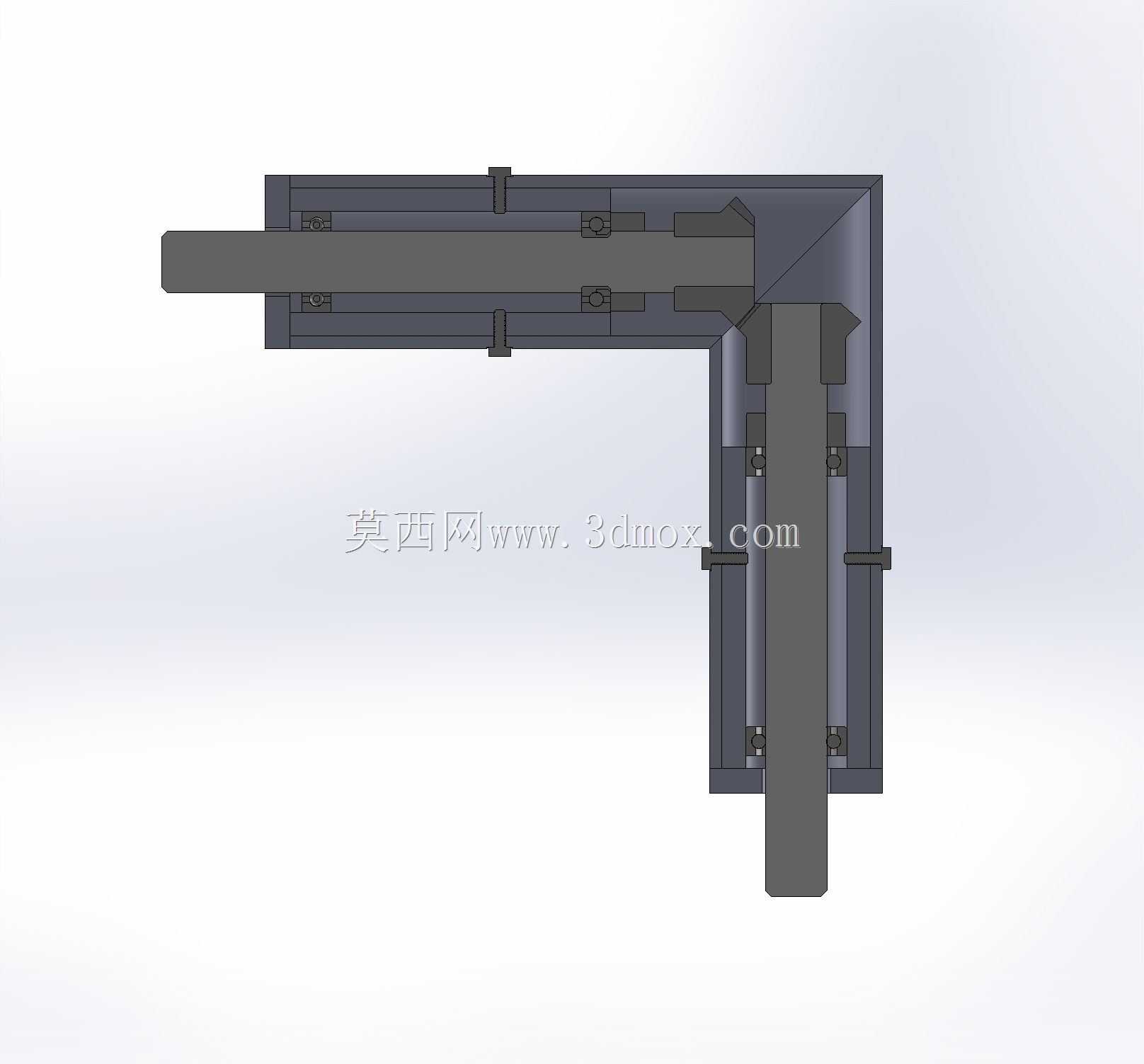

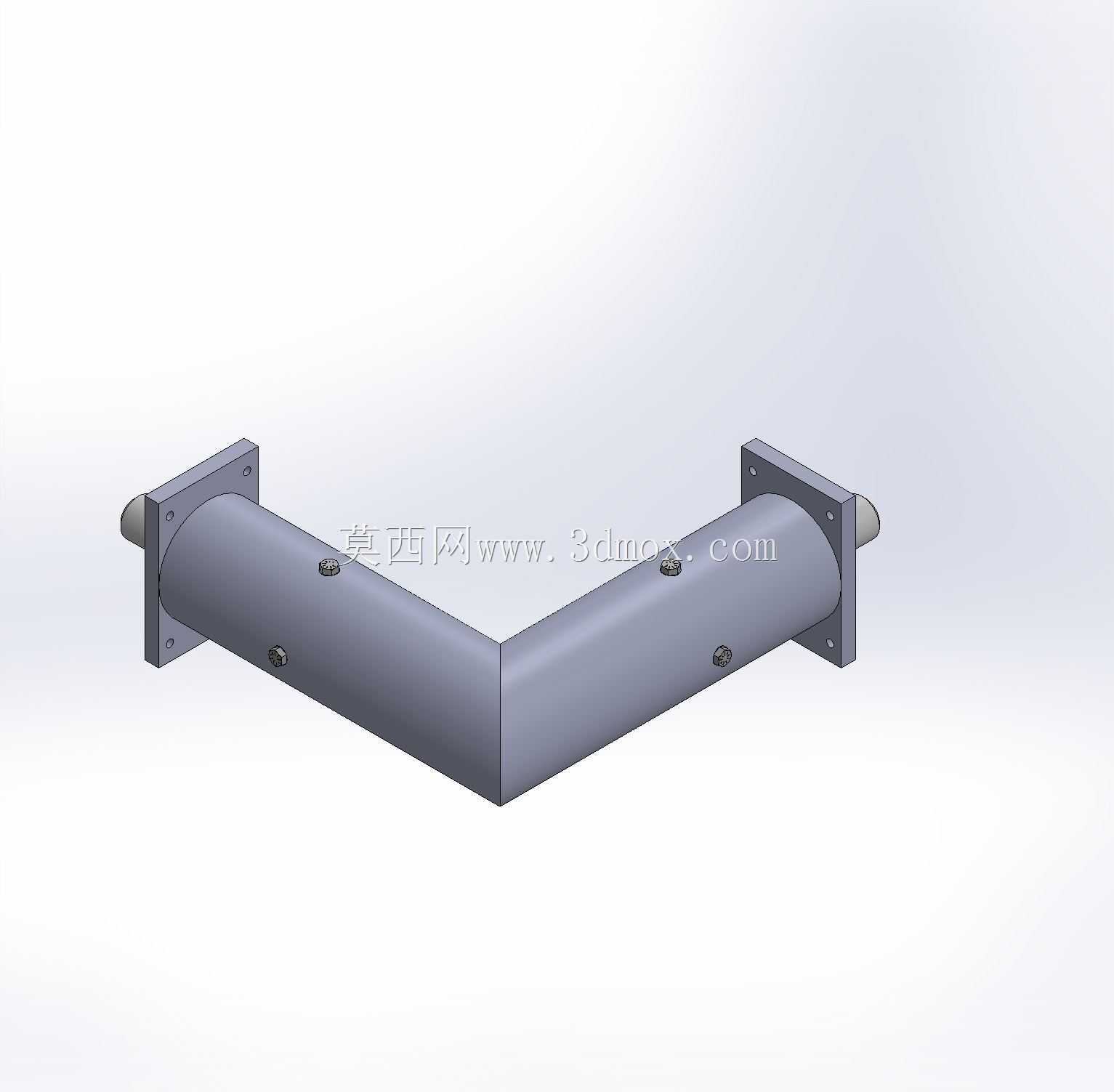

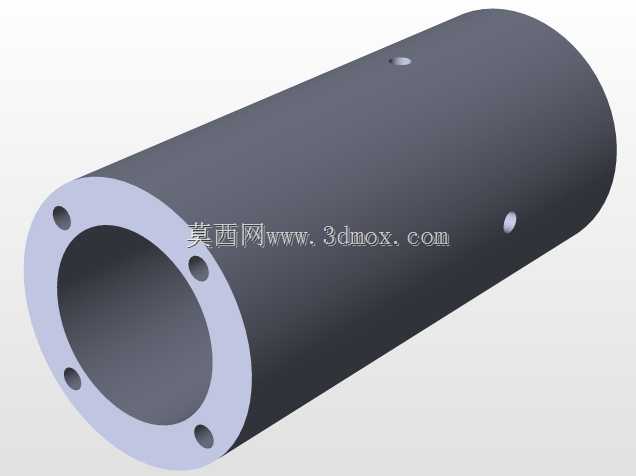

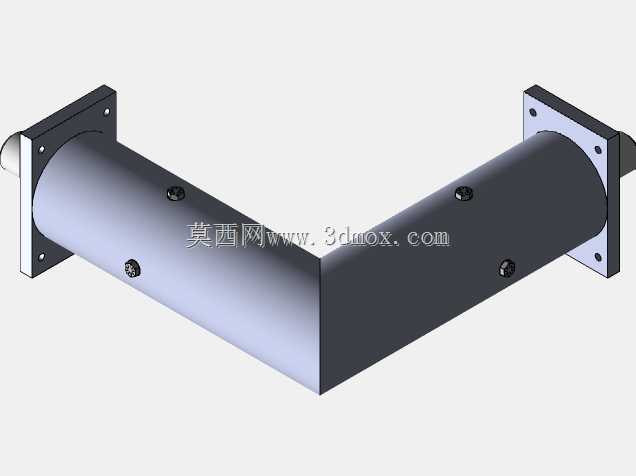

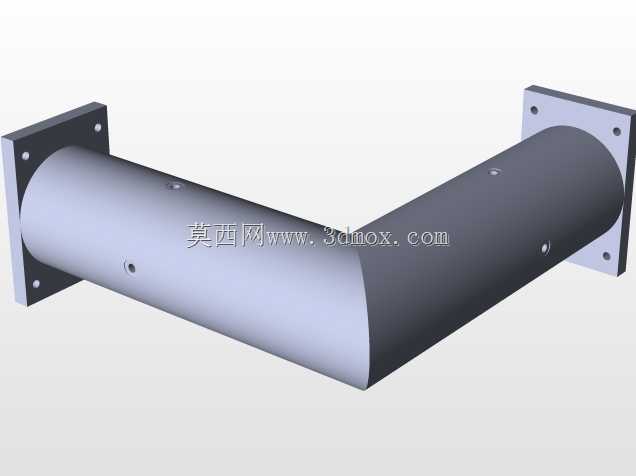

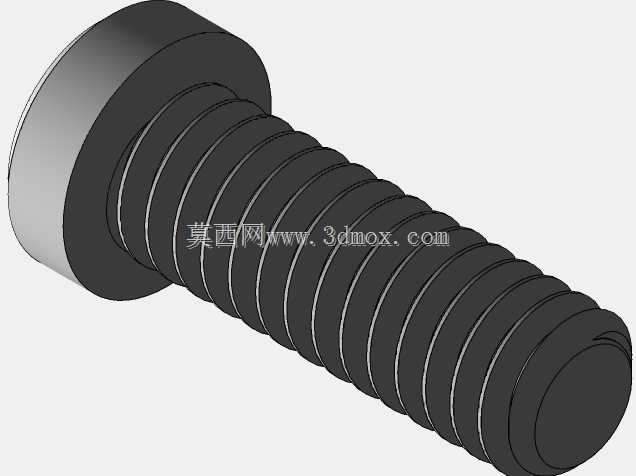

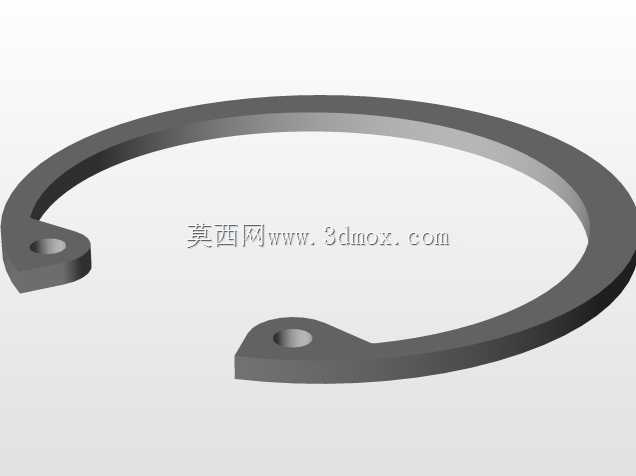

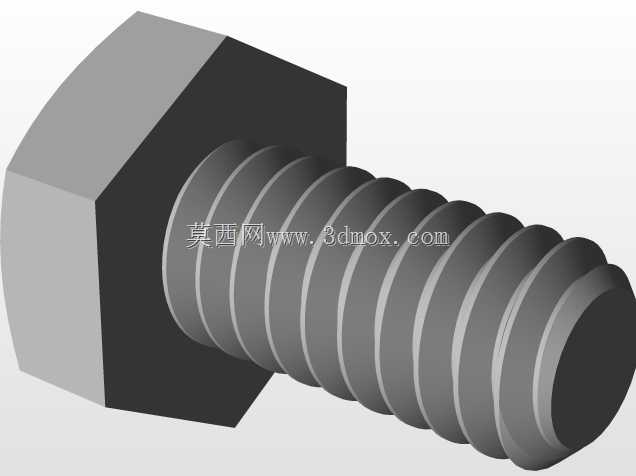

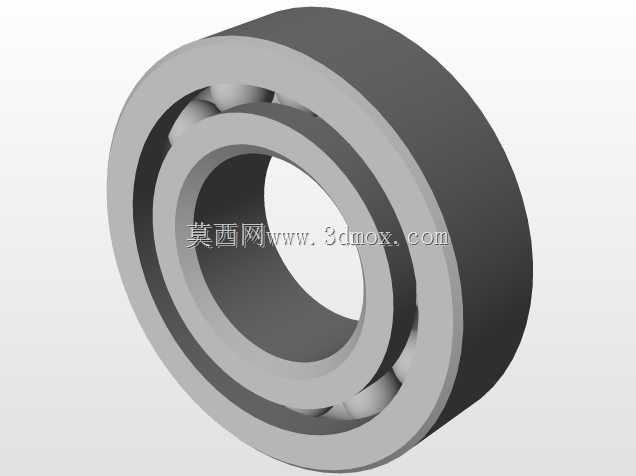

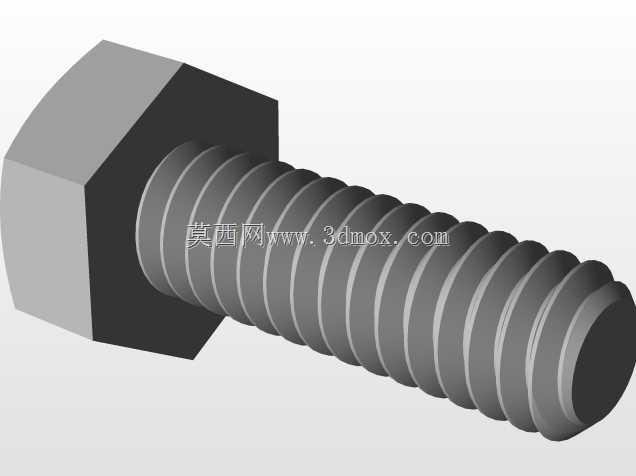

这款直角传动齿轮箱主要用于需要实现两垂直相交轴动力传递的设备布局场景,常见于小型自动化输送线、桌面级加工辅具、特种作业机具的动力换向环节,能够在紧凑的安装空间内完成动力传输方向的90度转向,避免动力传输路径过长带来的扭矩损耗与结构冗余。从结构设计来看,整体采用L型一体化筒式壳体,两端设置带安装孔的方形法兰端盖,法兰端面加工有定位止口,能够在安装时快速与对接部件实现同轴定位,减少装配阶段的同轴度调校工作量,壳体上预留的紧固件孔位可实现端盖与壳体的紧密连接,同时兼顾内部齿轮组件、轴承的检修拆装便利性。设计过程中优先考虑了安装边界的适配性,壳体的弯折处做了圆弧过渡处理,避免直角应力集中带来的壳体强度不足问题,筒身外径保持统一尺寸,

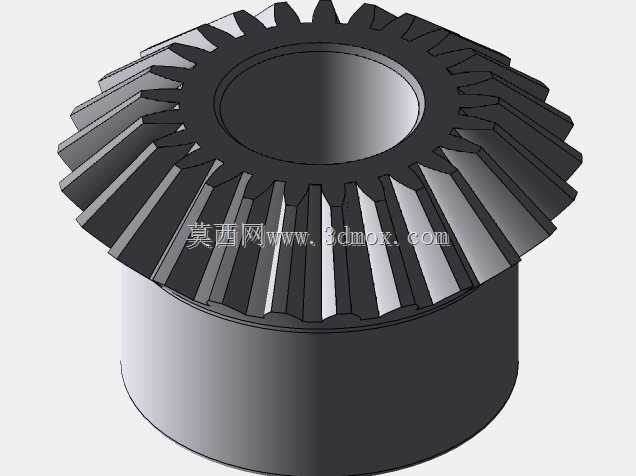

能够适配常规的环形安装固定座,两端输出轴的伸出长度经过匹配计算,既满足联轴器、带轮等外接传动件的安装空间需求,又不会因为轴伸过长导致悬臂负载下的轴系挠曲变形。内部传动采用锥齿轮啮合结构,轴承选型匹配对应转速与负载区间,能够保证传动过程中的运转平稳性,端盖处预留的密封槽可加装密封件,满足多粉尘、少量溅油工况下的防护需求。在实际选型适配时,可直接通过两端法兰完成与动力端、执行端的对接,不需要额外设计复杂的转接支架,筒身的固定点位可根据设备整体布局选择侧面抱箍固定或者端盖法兰直接固定两种方式,适配不同设备的安装空间限制。整个结构的传动路径经过优化,齿轮啮合位置位于壳体弯折段的中心区域,能够让两个方向的轴承受力更加均匀,减少偏载带来的轴承磨损,延长组件整体使用寿命,适合小功率、固定传动比的直角动力传输场景使用。
