单缸往复式活塞发动机总成结构设计

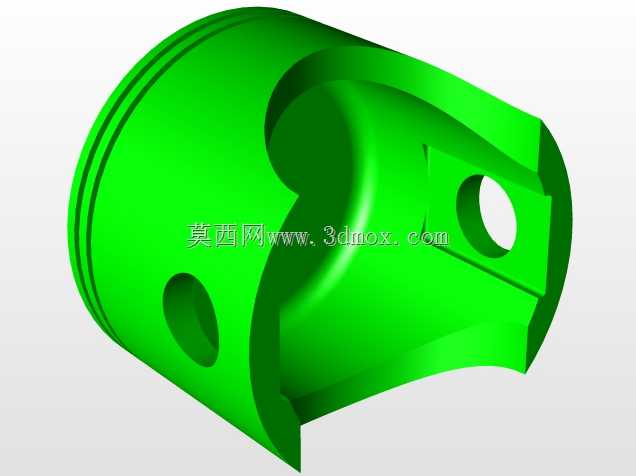

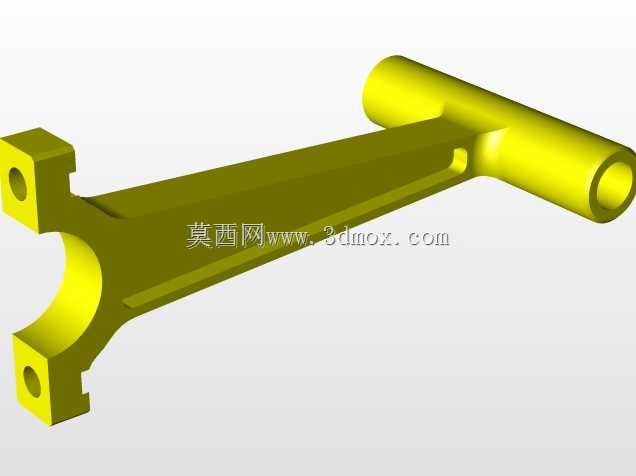

　　这套活塞式动力总成结构，核心覆盖了往复式内燃机的核心运动副与支撑结构，可直接用于小型动力设备的原理验证、教学演示以及小型通用动力装备的结构参考。从实际应用场景来看，这类简化结构的动力单元常适配于小型通用机械、教学实训台架以及原理验证样机，不需要追求量产机型的极致紧凑与高功率密度，重点在于清晰呈现动力转换的完整逻辑。整个结构的运动链路非常清晰，燃烧腔侧的活塞承接燃气爆发压力，通过曲柄连杆机构将直线往复运动转换为曲轴的旋转运动，外侧输出轴可直接对接负载端，完成动力输出。设计过程中优先保证了各运动副的运动间隙合理性，活塞与缸体的配合段预留了合理的滑动间隙，散热鳍片沿缸体外周均匀排布，可在自然风冷条件下带走工作过程中产生的多余热量，

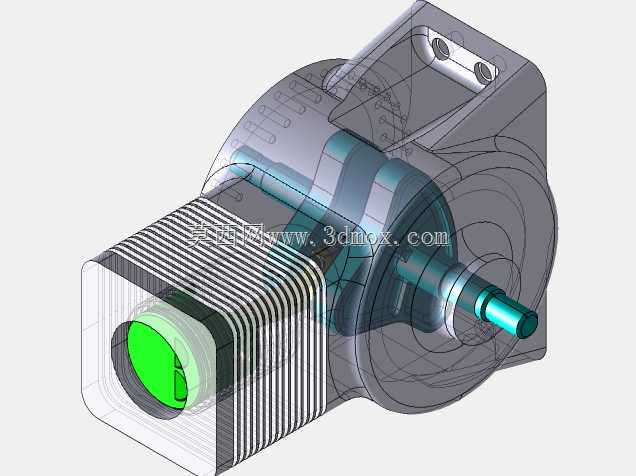

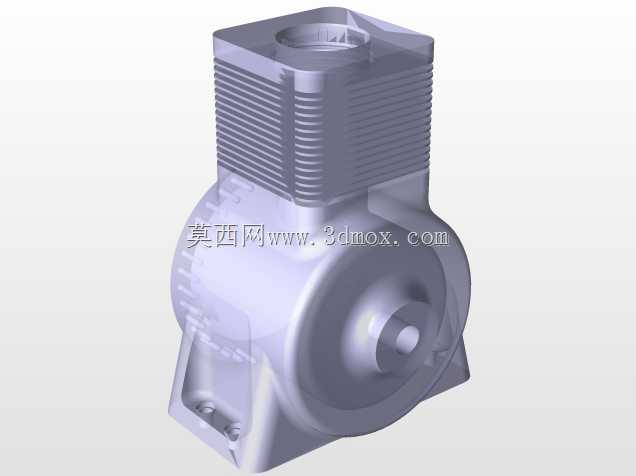

　　避免运动副过热胀死。缸体与端盖、曲轴支撑座之间采用螺栓加螺母的锁紧结构，连接点位沿结合面均匀分布，保证装配后各腔体的同轴度，避免曲轴运转过程中出现偏磨。从安装边界来看，总成顶部预留了带安装孔的固定支耳，可直接通过螺栓固定在机架对应的安装平面上，输出轴的轴径、伸出长度都做了标准化的尺寸适配，可直接对接带轮、联轴器等通用传动件，不需要额外做转接结构设计。整个结构没有冗余的复杂附件，所有零部件的功能指向非常明确，缸体部分做了半透明的结构呈现，可直观看到内部活塞、连杆、曲轴的装配关系与运动路径，对于刚接触动力结构设计的从业者来说，能快速理解四冲程发动机的核心运动逻辑，也可作为基础结构框架，根据实际的功率需求、安装空间要求调整缸径、行程、

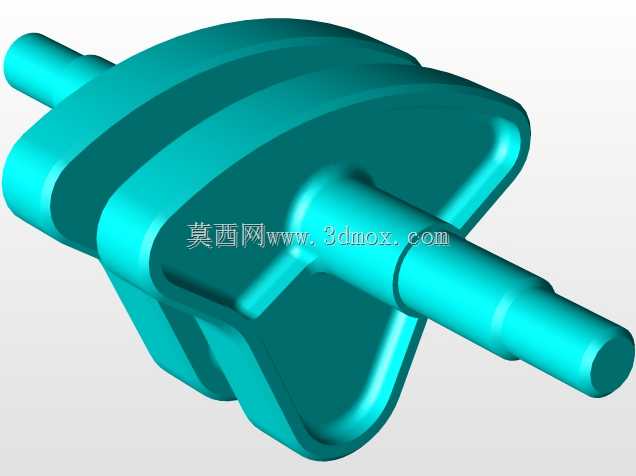

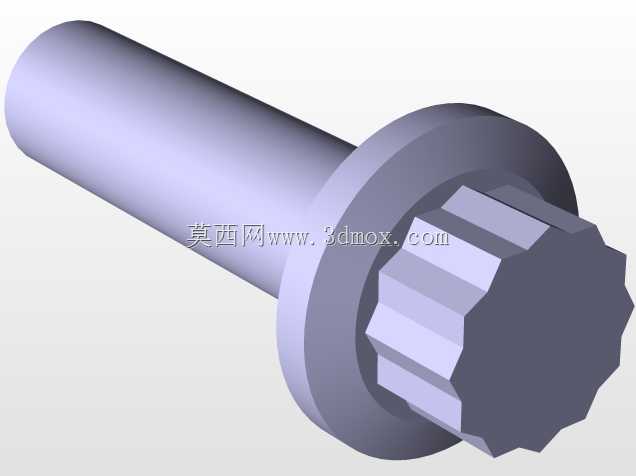

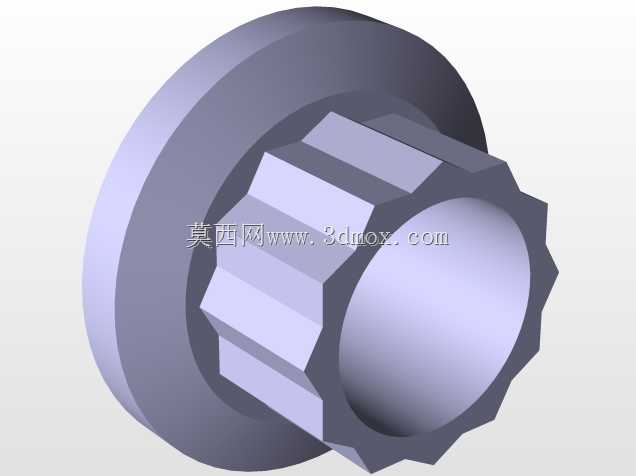

　　散热结构尺寸，快速衍生出适配不同场景的小型动力单元。在结构细节处理上，曲轴的支撑段设置了对应的轴肩定位，避免运转过程中出现轴向窜动，活塞环槽的位置、宽度都按照常规密封要求做了预留，可直接适配标准活塞环实现燃气密封，各连接螺栓的长度、规格都根据对应位置的锁紧力需求做了匹配，不会出现过长干涉运动部件、过短锁紧力不足的问题。
