玩具车五星辐条车轮总成结构设计

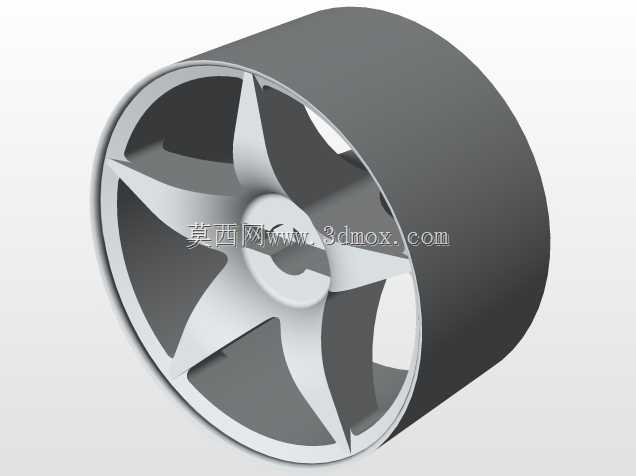

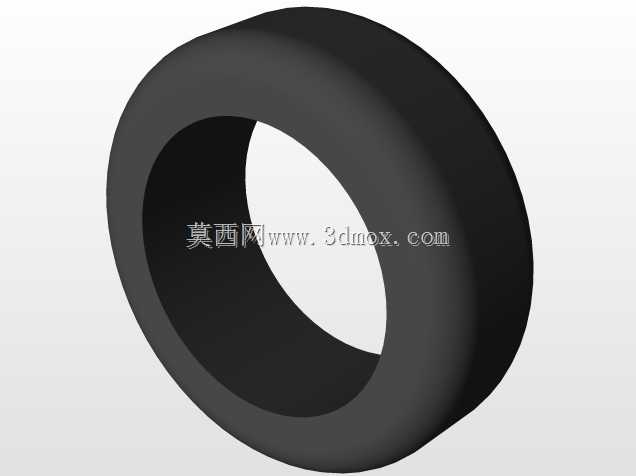

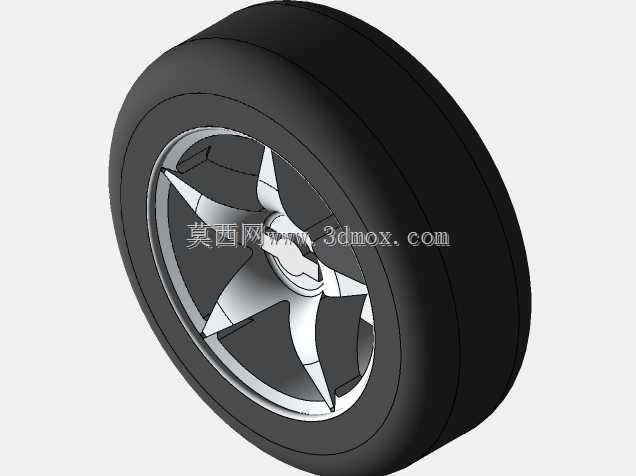

　　这款车轮总成主要面向比例玩具车的行走系统配套使用，在玩具车的整机结构中，承担承载车身重量、传递行走扭矩、缓冲行驶过程中微小颠簸的核心作用，是玩具车行走机构里直接接触行驶面的关键部件。从结构设计逻辑来看，总成分为橡胶材质的外胎与金属质感的五星辐条轮毂两个核心部分，外胎采用等截面环形结构，胎面做了光滑圆弧过渡处理，适配玩具车在平整桌面、硬质地面的行驶场景，不需要做深沟槽的越野胎纹，既可以降低注塑生产的脱模难度，也能减少行驶过程中的滚动阻力，避免胎纹卡入细小杂物导致车轮卡滞。轮毂部分采用五辐星型对称结构，辐条从中心安装座向外延伸至轮辋内侧，每根辐条都做了等厚度的曲面过渡，没有尖锐棱角，一方面是对称结构可以保证车轮转动时的动平衡，

　　避免高速转动时出现偏心抖动，另一方面圆润的曲面结构也能提升玩具产品的使用安全性，防止划伤使用者。中心安装位置设置了与车轴配合的定位孔，孔位与辐条的中心基准完全同轴，安装时可以直接压入配套的车轴轴端，依靠孔轴的过盈配合实现周向固定，不需要额外添加紧固件，适配玩具产品快装的生产装配需求。从安装边界来看，轮辋的外径与外胎的内径采用过盈配合设计，装配时通过压装工艺将外胎箍紧在轮辋外侧，轮辋边缘设置了一圈凸起的挡边，能够限制外胎的轴向窜动，避免玩具车转向或者急停时外胎与轮毂发生相对位移。整体结构的尺寸适配常见的1:10到1:12比例玩具车的轮腔空间，安装后轮胎外侧与轮拱之间预留足够的跳动间隙，不会在转向过程中与车身轮罩发生干涉。在建模过程中，

　　所有配合面都做了拔模斜度处理，外胎的内外圆柱面、轮毂的辐条侧面、中心安装孔的内壁都设置了符合注塑工艺要求的拔模角度，能够直接对接模具开模需求，不需要二次调整结构。辐条与中心安装座、辐条与轮辋的连接位置都做了小圆角过渡，既可以降低注塑件的应力集中问题，提升零件的结构强度，避免玩具摔落时辐条发生断裂，也能让零件的外观线条更流畅。这款车轮总成的结构设计兼顾了玩具产品的装配效率、使用安全性与外观表现力，对称式的五星辐条造型也具备较好的视觉辨识度，能够适配不同外观风格的玩具汽车改装与配套需求。
