符合ASME认证标准的卫生级过滤罐体结构

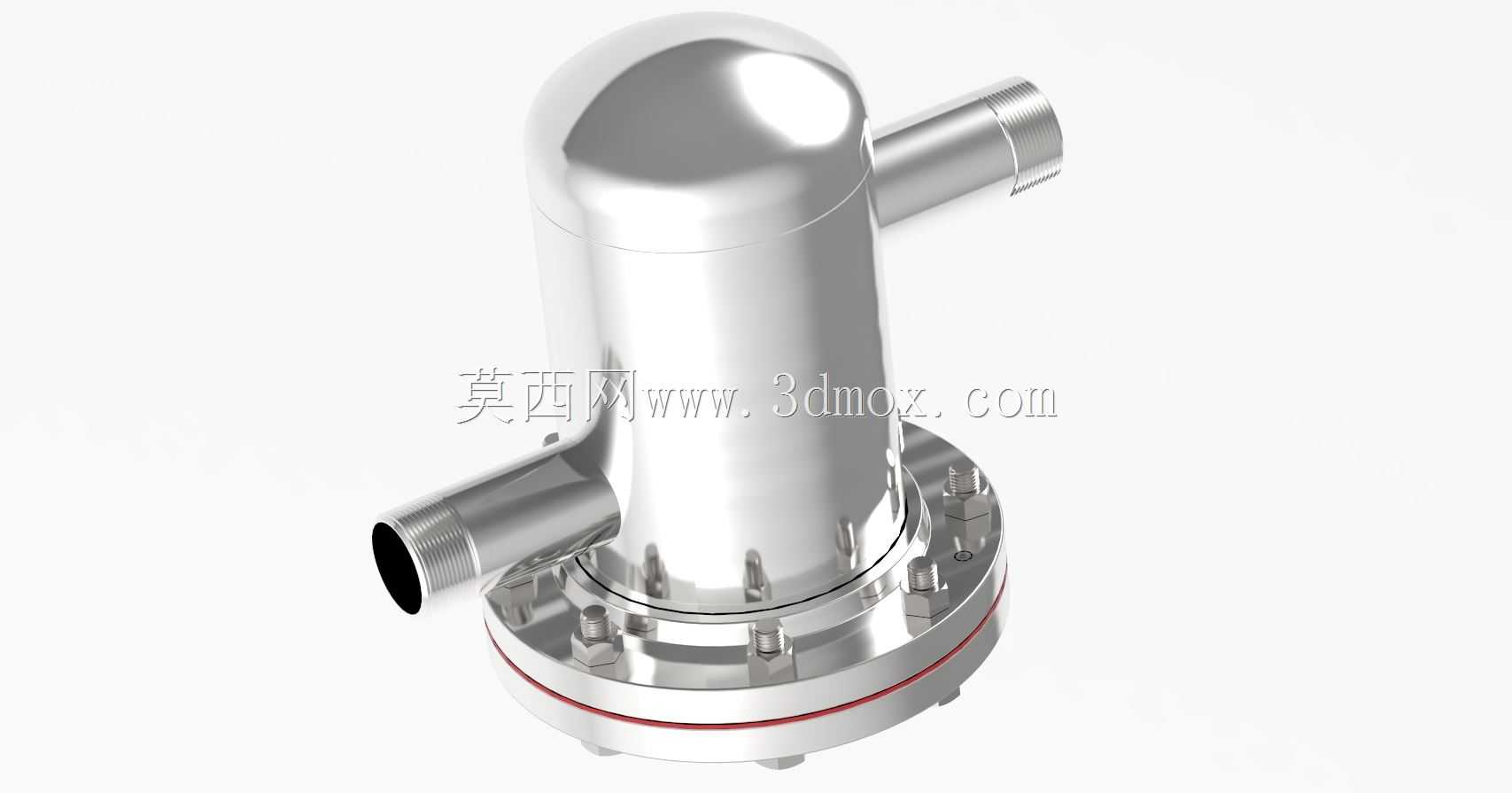

　　这款罐体结构的设计核心围绕ASME压力容器认证要求展开，主要应用于食品饮料、生物制药、精细化工等对卫生等级与承压安全有强制规范的流体处理工况，承担工艺管线内介质的气液分离、杂质截留、稳压缓冲作用。从结构布局来看，主体采用立式圆柱筒体搭配椭圆形上封头的构型，相比平封头结构能更好分散内部承压时的应力集中，降低壁厚冗余设计带来的材料成本浪费。筒体上下共设置两个侧向外螺纹接口，分别对应工艺介质的进出通路，接口采用标准管螺纹设计，可直接与现场卫生级快装或焊接管路对接，无需额外加工转换接头，减少管线安装的泄漏点。底部采用快开式法兰连接结构，法兰沿周向均匀布置紧固螺栓，法兰密封面之间设置食品级红色硅胶密封圈，既满足承压状态下的密封可靠性，

　　也能在需要更换内部过滤元件、清理罐内积留杂质时快速拆卸，无需动用大型吊装工具，日常运维操作空间仅需预留罐体单侧0.8米的操作距离即可。筒体整体采用304或316L不锈钢材质建模，内外壁做镜面抛光处理，避免物料残留滋生细菌，符合卫生级设备的清洁要求。设计过程中优先考虑了安装边界的适配性，整体重心沿筒体中轴线垂直分布，底部法兰可直接固定在预制的设备支架或操作平台上，无需额外加装斜向支撑结构，安装时仅需保证底部法兰平面的水平度偏差不超过千分之二，即可避免运行过程中因介质偏流导致的过滤效率下降问题。在结构强度校核层面，筒体壁厚、封头曲率、法兰螺栓规格均按照ASME VIII卷的相关要求做参数匹配，避免出现应力集中的薄弱区域，

　　两个侧向接口的位置分别设置在筒体下部切向与上部侧向，切向进料的设计可以让进入罐体的介质形成旋流，延长介质在罐内的停留路径，提升气液分离或者杂质过滤的效果，上部侧向出料则能避免罐内截留的杂质随介质流出。整个模型的细节还原度覆盖了法兰螺栓的排布、密封槽的尺寸、接口螺纹的牙型等实际加工需要的结构特征，可直接用于后续的工程出图、工艺工装设计参考，也能作为同类型ASME认证罐体设计的构型参考模板，帮助设计人员快速完成同类产品的方案迭代，减少重复建模的工作量。
