管壳式卧式电加热换热装置结构设计

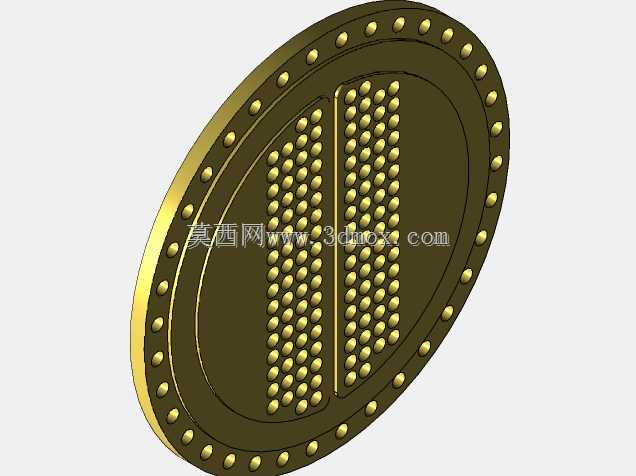

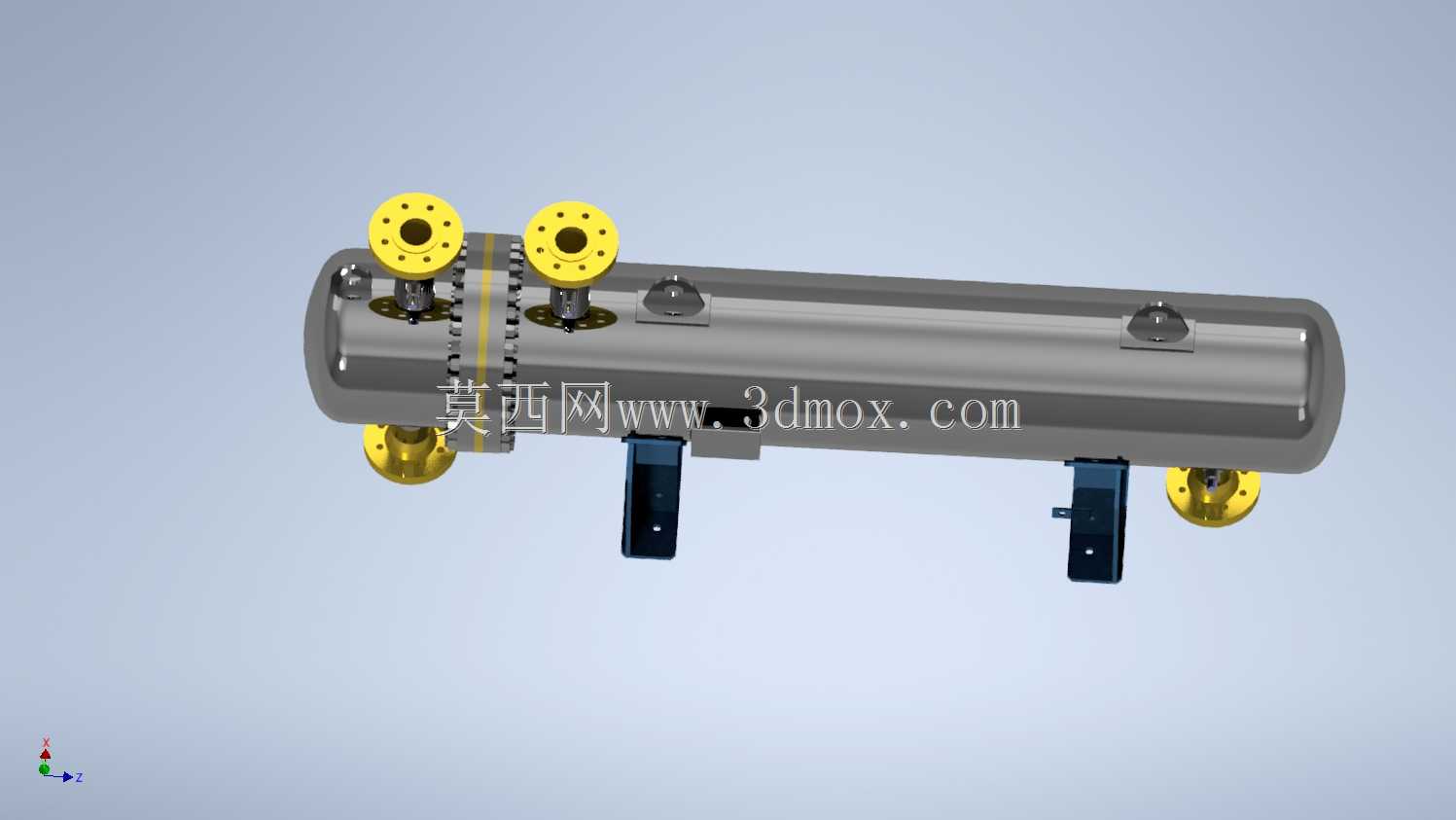

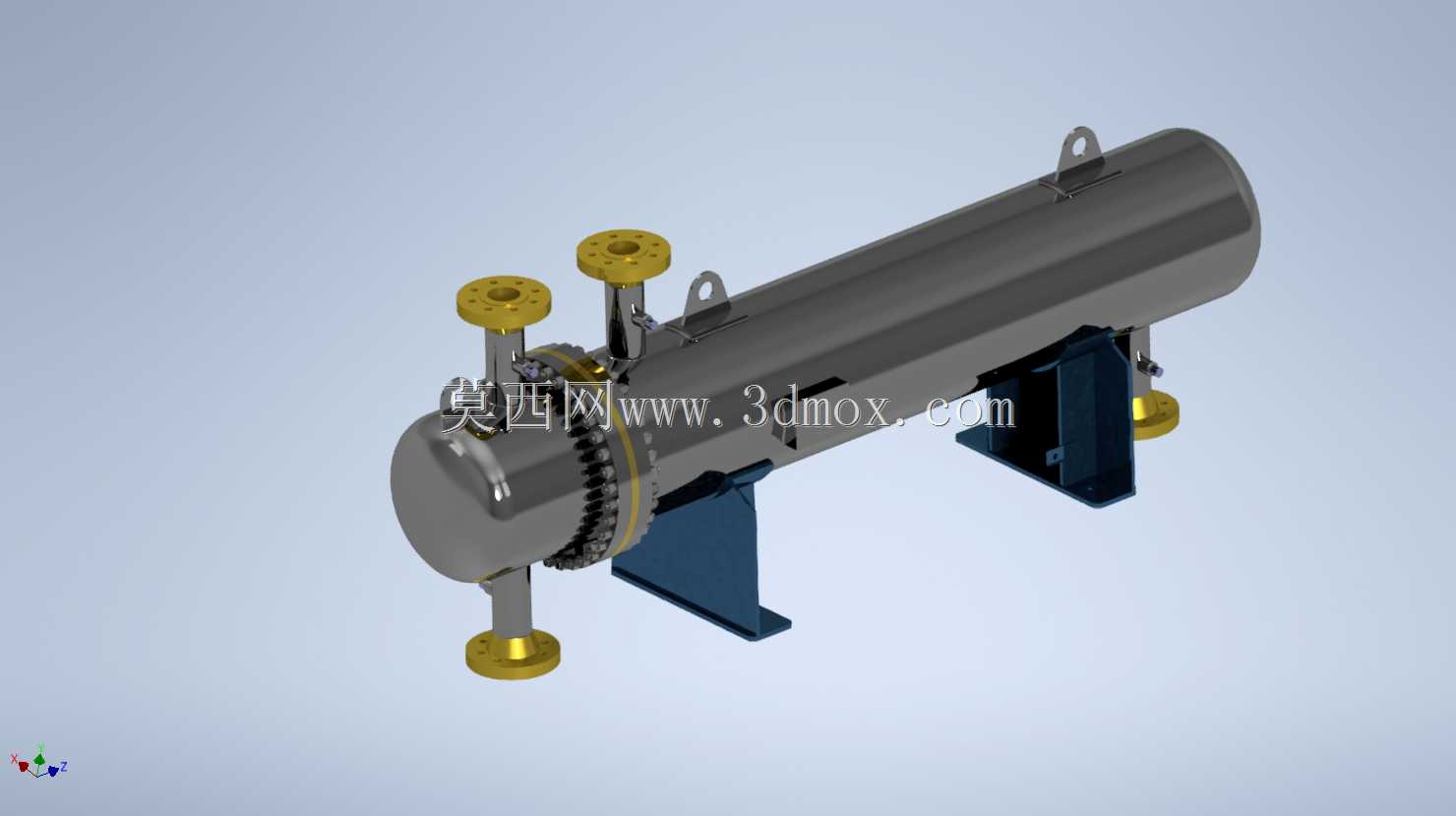

　　这款卧式管壳式电加热换热设备，主要面向化工、暖通、食品加工等领域的流体温控场景，可实现冷态流体与热媒介质的高效热量传递，也可直接通过内置电加热组件完成介质升温作业，适配需要稳定换热输出的连续生产工况。从结构设计来看，整体采用卧式圆筒承压壳体布局，筒体两端采用法兰连接的管板结构，既保证了承压能力，也方便后期拆解检修管束与加热组件；筒体顶部设置两个带法兰的工艺接口，分别作为热媒或被加热介质的进出通道，底部对应设置排污与排空接口，侧部伸出的接口可用于温度、压力检测元件的安装，满足运行状态监测需求。设备配套的鞍式支座采用折弯焊接结构，支座底部预留安装螺栓孔，安装时需匹配混凝土基础或钢架平台的预埋孔位，

　　安装边界需预留筒体轴向至少一倍筒体长度的检修空间，径向两侧需预留不小于600mm的操作通道，方便法兰螺栓拆装与仪表接线作业。筒体端部设置的齿圈结构可配合快开锁紧机构，实现端盖的快速启闭，相比传统螺栓连接的端盖，能大幅缩短管束清理、密封件更换的作业时间，适配需要定期清理管程结垢的工况。顶部设置的吊耳为整体焊接式，满足设备整体吊装的承重需求，吊装时需保证吊点受力均匀，避免筒体变形影响密封面精度。设计过程中，首先根据换热功率与介质流量确定筒体直径与管束排布方式，壳程流速控制在合理区间避免冲蚀，同时兼顾换热效率与压降损失；电加热组件的排布采用沿筒体轴向均匀布置的方式，避免局部过热导致介质结焦或壳体应力集中；

　　所有接口法兰的压力等级统一匹配设计压力，密封面采用突面结构适配非金属垫片，满足中低压工况的密封要求。设备的支座高度经过核算，保证底部排污接口距离安装面有足够的操作空间，同时避免筒体底部与安装面直接接触造成腐蚀。在实际选型应用中，可根据介质特性调整管程与壳程的材质，普通水系统工况采用碳钢材质即可满足需求，腐蚀性介质工况则需更换不锈钢材质或做内衬处理；设备运行时需保证壳程充满介质，避免电加热组件干烧损坏，同时配套的温控系统需与加热组件联动，实现出口介质温度的精准控制，波动范围可控制在±2℃以内，满足高精度温控的生产需求。
