嵌入式多频段蜂窝通讯收发模块结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:670304
  • 嵌入式多频段蜂窝通讯收发模块结构设计
  • 嵌入式多频段蜂窝通讯收发模块结构设计

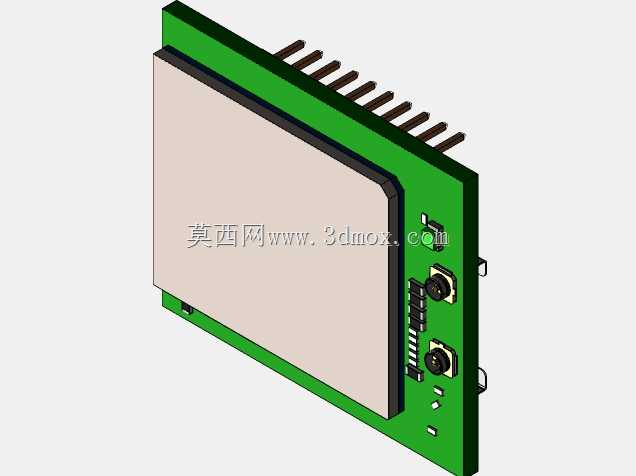

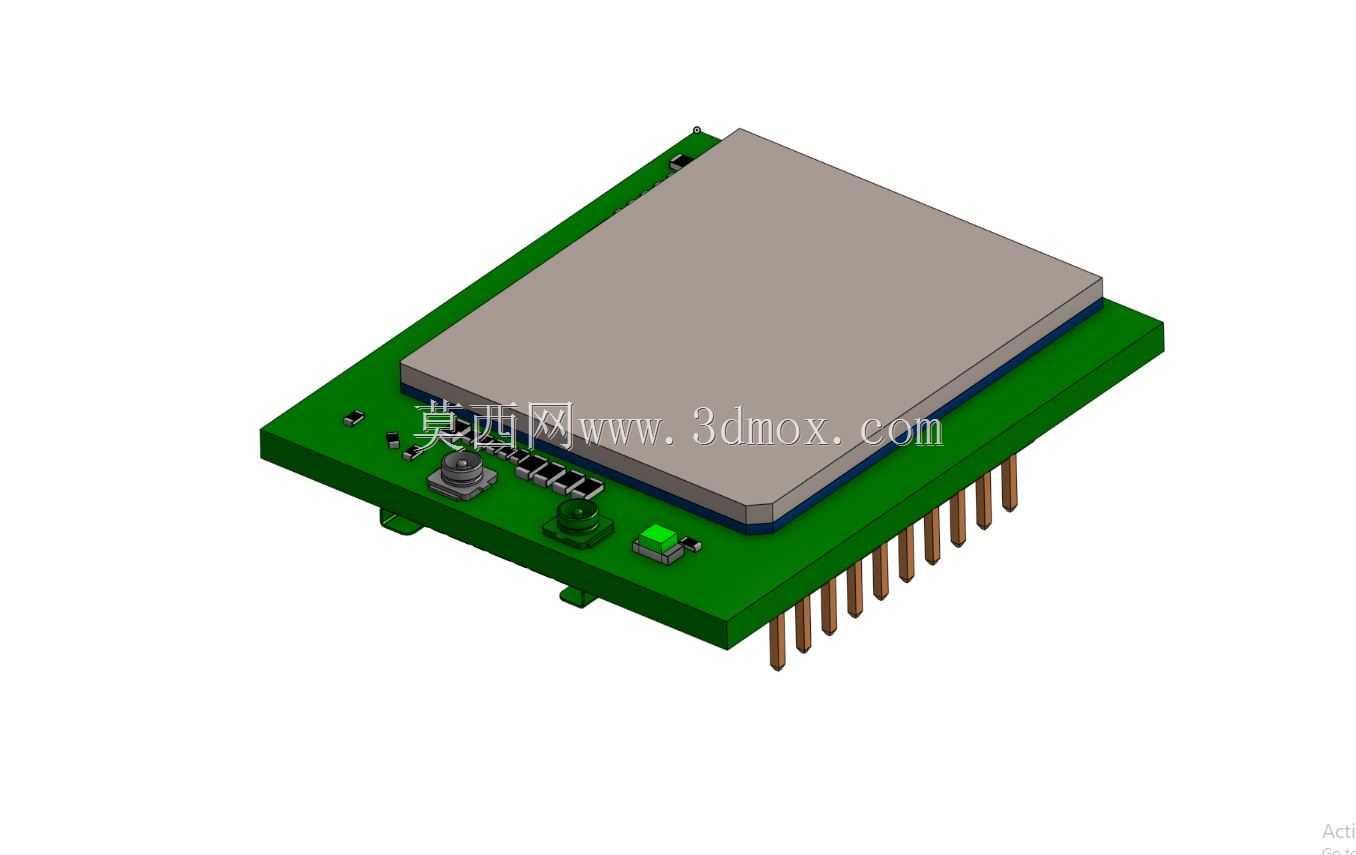

  这款嵌入式蜂窝通讯模块的结构设计,核心围绕低功耗广域物联网与蜂窝通讯的集成需求展开,适配工业物联网终端、智能表计、车载定位终端、远程安防设备、智慧农业采集节点等多场景的板载集成要求。模块采用PCB载板加核心屏蔽罩的双层堆叠结构,绿色FR-4基材载板作为功能承载主体,表面焊接核心通讯处理芯片、射频匹配电路、电源管理器件、状态指示元件与SIM卡座,所有贴片器件的布局均遵循射频信号最短路径原则,射频前端通路远离电源回路与数字信号走线,减少信号串扰对接收灵敏度的影响。顶部的金属屏蔽罩采用冲压成型工艺,边缘做折边咬合设计,完全覆盖核心射频与基带电路区域,既可以屏蔽外界电磁干扰对模块工作的影响,也能避免模块自身的射频辐射对外围电路造成干扰,

  屏蔽罩表面做哑光导电氧化处理,兼顾接地性能与焊接可靠性。载板边缘采用直插式排针引出所有功能引脚,引脚间距遵循标准2.54mm工业排针规格,排针长度控制在标准插装焊接范围内,既可以直接插装在用户主板的对应排母座上实现快速集成,也可以通过回流焊直接焊接在主板表面,适配不同生产工艺的组装需求。载板上预留的U.FL射频同轴接口位于板边位置,接口周围做净空处理,方便用户外接对应频段的蜂窝天线,接口的焊接高度与屏蔽罩顶面保持安全高度差,避免天线接头安装时与屏蔽罩发生结构干涉。模块的整体外形尺寸控制在紧凑型板载模块的常规范围内,安装时仅需在用户主板上预留对应尺寸的投影区域,排针引脚的定义遵循通用蜂窝模块的标准引脚排布,

  可兼容多数同类型封装模块的硬件替换需求,减少用户重新设计主板的工作量。载板上的状态指示灯采用贴片式绿壳LED,高度低于屏蔽罩顶面,组装后不会额外占用垂直方向空间,SIM卡座采用翻盖式Micro SIM卡座,位于载板侧方位置,方便用户在模块焊接后插拔更换SIM卡,卡座周围做限位结构,避免SIM卡插装不到位导致的接触不良问题。电源输入引脚附近布置大容量滤波电容,抑制供电线路的纹波干扰,保证模块在突发大电流发射工况下的供电稳定性,所有引脚的焊盘均做加大处理,提升焊接后的机械强度,应对工业场景下的振动、冲击等复杂工况。
