2.4GHz陶瓷贴片内置通讯天线结构

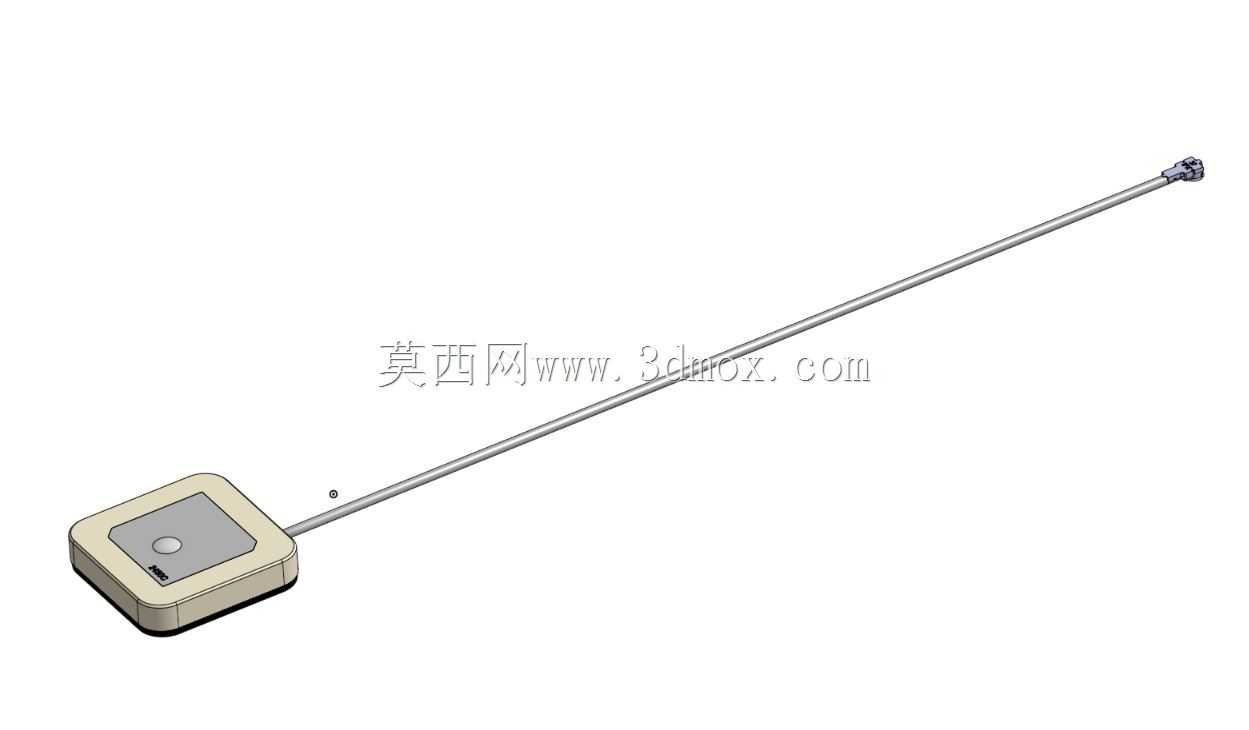

　　这款2.4GHz频段的陶瓷贴片天线，是短距离无线通讯设备里常用的内置射频部件，日常在智能网关、物联网传感节点、小型无线数传终端、智能家居控制模块里都能见到它的身影，核心作用是完成2.4GHz频段射频信号的收发转换，保障设备间无线数据链路的稳定连通。从结构设计来看，它采用陶瓷介质基材作为辐射体载体，相比普通PCB板载天线，陶瓷基材的介电常数更稳定，受温湿度变化的影响更小，能在复杂工况下维持更一致的谐振频率，减少信号偏移带来的传输损耗。天线主体的方形贴片部分是核心辐射单元，表面预留的金属触点直接对接设备主板的射频馈点，不需要额外的同轴馈线转接，能压缩整机内部的布线空间，贴片边缘做了圆角过渡处理，

　　避免SMT贴片焊接时出现应力集中导致的基材开裂，也能减少生产组装过程中边角磕碰造成的元件损坏。延伸出来的细长金属振子是辅助辐射臂，用来调整天线的驻波比参数，拓展工作带宽，让它在2.4GHz到2.5GHz的通用ISM频段内都能保持良好的信号增益，振子的长度经过精确匹配计算，刚好覆盖目标频段的半波长谐振要求，不会因为长度偏差导致信号增益下降。安装层面，这款天线采用表面贴装工艺，整体安装高度极低，方形基座的厚度控制在毫米级，不会占用设备内部过多的垂直空间，适合用在内部空间紧凑的便携式无线设备、小型传感终端里，安装时只需要在主板对应位置预留标准焊盘，通过回流焊就能完成固定，不需要额外的结构固定件，能简化整机的装配流程。接地设计上，

　　它要求主板对应安装位置下方预留完整的铺地区域作为参考地，参考地的尺寸会直接影响天线的辐射效率，设计时需要避开主板上的高频干扰源，比如开关电源模块、高速数字信号线，防止电磁串扰影响天线的接收灵敏度。实际选型应用时，需要注意天线周围不能有大面积金属遮挡，金属外壳的设备需要在天线对应位置预留非金属信号窗口，避免屏蔽效应导致信号衰减，同时要匹配50欧姆的射频阻抗，在主板布线时做好馈线的阻抗控制，减少传输链路的回波损耗。
