FESTO直G1/8 10mm推入式气动接头

　　这款直形推入式管件是气动管路系统中常用的气路连接元件，适配G1/8规格的内螺纹安装接口，可兼容外径10mm的气动软管，在轻工自动化生产线、小型气动工装台、实验室气路排布、包装设备气路改造等场景中应用广泛，主要承担压缩空气管路的直通连接功能，实现硬螺纹接口与软质气动管的快速对接，无需额外套丝、卡压或缠绕密封带即可完成装配。从结构设计来看，该接头采用外螺纹端加推入快接端的直通布局，螺纹端自带密封结构，拧入对应内螺纹接口后即可实现端面密封，避免气路泄漏；快接端内置弹性卡爪与密封胶圈，当10mm外径气管插入到位后，卡爪会自动卡紧气管外壁，胶圈则贴合气管外圆形成径向密封，可承受常规气动系统0-1MPa的工作压力，

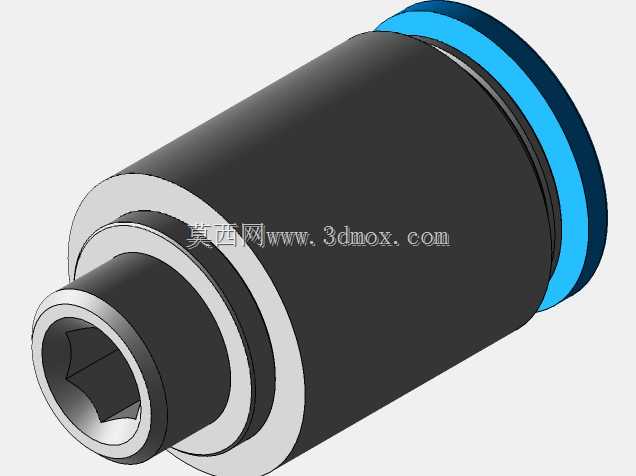

　　同时能在气管受轻微轴向拉拽时保持连接不脱开，日常维护时只需按压快接端的释放环即可快速拔出气管，无需借助额外工具，大幅提升气路拆装调整的效率。外形方面，接头整体为圆柱状直通结构，外螺纹端外径匹配G1/8螺纹的安装尺寸，快接端外径略大于螺纹端，安装时需预留足够的操作空间，尤其是释放环按压区域，要避免被周边结构件遮挡，否则会影响后续气管更换操作；接头总长度较短，适合安装空间紧凑的气路节点，不会占用过多阀岛或气缸周边的排布空间。设计过程中重点考虑了气动系统的实际使用需求，直通结构的流道无突变，压缩空气通过时的压力损失极小，不会因接头结构导致气路供气压力不足；接头主体采用硬质工程塑料搭配金属嵌件的结构，既保证了整体结构强度，又能控制自身重量，

　　避免在小型气动执行元件上增加过多负载；密封件采用耐油橡胶材质，可兼容常规气动系统中的雾化润滑油，长期使用不会出现密封胶圈溶胀、卡爪锈蚀失效的问题。在实际设备选型时，需要确认安装端的螺纹规格与气管外径完全匹配，同时要注意安装时螺纹端的拧入深度，避免拧入过深顶坏阀件内部流道，也不能拧入过浅导致密封失效；快接端插气管时需要将气管切口剪平，垂直插入到底，避免气管斜插导致卡爪偏载、密封不严的问题，这类接头在常规气动回路中可替代传统的卡套式、扩口式接头，大幅缩短气路装配的工时，也能降低对装配人员的技能要求。
