35mmDIN导轨按扣式端部固定支架

　　在低压电气柜、工业控制箱的内部布线作业中，DIN导轨作为标准化安装载体，承担着端子排、小型继电器、微型断路器等各类电气元件的承载功能，而端部固定支架则是避免元件沿导轨轴向滑移、保障柜内布线规整度的核心辅件。这款适配35mm宽度NS35/7.5与NS35/15两种标准DIN导轨的按扣式端部支架，正是针对柜内紧凑安装场景设计的固定构件。从实际安装逻辑来看，该支架采用无螺丝按扣式锁紧结构，安装时无需额外准备紧固工具，只需将支架底部卡槽对齐导轨边缘，施加垂直向下的按压力即可完成锁紧，相比传统螺丝固定的端部挡块，能大幅缩短柜内装配的作业时长，尤其适合批量布线、快速改线的项目场景。支架主体宽度控制在9.5mm，在导轨端部占用的安装空间极小，

　　不会挤占相邻电气元件的安装位，能充分利用柜内导轨的有效安装长度，适配高密度布线的紧凑型控制箱设计需求。结构设计上，支架设置了多道加强筋结构，在保证整体壁厚轻量化的前提下，提升了侧向抗冲击能力，即使柜内布线拖拽、元件拆装时产生侧向作用力，也不会出现支架断裂、松脱的问题。支架预留的扎带安装位可适配ZB8与ZB8/27两种规格的扎带，能对导轨端部引出的多股线束进行规整绑扎，避免线束散乱垂落干扰其他元件的接线操作；同时支架表面预留的标记位可适配KLM2与KLM两种标准端子标记条，运维人员可直接在端部支架上标注导轨对应的回路编号、功能分区信息，无需额外粘贴标识，提升后期运维的排查效率。从安装边界来看，

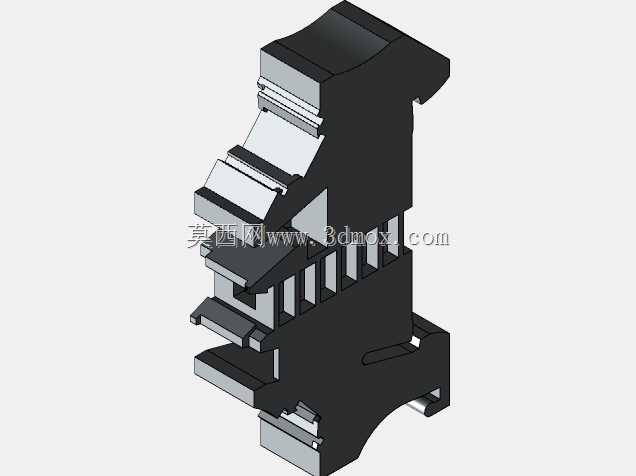

　　该支架的卡槽尺寸完全贴合两种标准35mmDIN导轨的截面轮廓，锁紧后与导轨表面的贴合间隙控制在0.1mm以内，不会出现沿导轨方向的旷量，能可靠阻挡端子排等元件在震动工况下的轴向窜动，适配工业现场存在设备震动的安装环境。在三维建模过程中，该模型完整还原了支架的按扣弹性卡扣结构、加强筋分布、扎带卡槽与标记条安装位的所有细节，可直接用于电气柜的布线装配仿真，验证端部固定件与相邻元件、线束的空间干涉情况，也能作为电气安装辅件选型的可视化参考，帮助结构设计人员提前核算导轨安装空间的利用率，优化柜内元件的布局方案。
