直角转向USB-A公头转接头结构设计

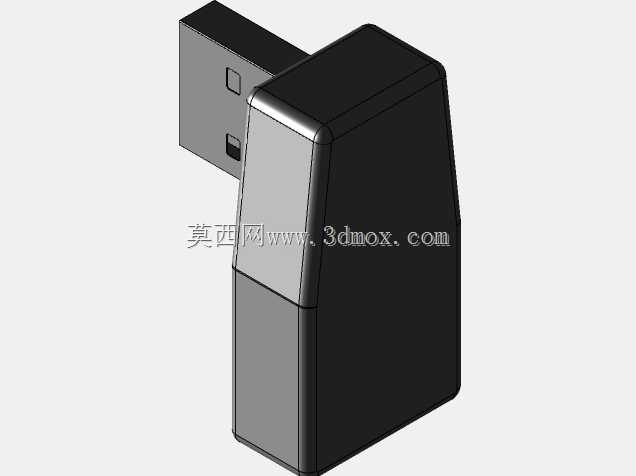

　　日常做设备内置布线、紧凑机柜走线时，经常会遇到USB接口直插后线缆弯折半径不足、被门板或者设备侧壁挤压的问题，长期下来很容易出现线缆外皮破损、内部线芯断裂、接口接触不良的故障，这种90度转向的USB-A适配器就是针对这类场景设计的接插件。从结构上看，这款转接头采用公头直接内置在壳体侧方的设计，插入母座后整体壳体顺着接口平面方向延伸，不会像直头那样向外突出较长的距离，能把原本需要向外留出的线缆插拔空间压缩到原来的三分之一左右，特别适合用在壁挂式工控机侧面、嵌入式显示屏背部、狭小机箱内部这类接口周边预留空间不足的位置。设计时首先要保证公头金属弹片的位置精度，公头基座和塑料壳体的配合公差控制在0.1mm以内，避免插入时出现卡滞、

　　接触片错位的问题，壳体采用上下扣合的结构，不用额外打螺丝就能固定内部的转接电路板，装配效率更高，同时壳体边缘做了R0.5的圆角处理，插拔时不会划伤操作人员的手，也不会剐蹭周边的线缆。安装边界方面，这款转接头插入标准USB-A母座后，沿母座轴向的突出长度不到15mm，垂直于母座平面的方向厚度控制在10mm以内，周边只要留出能容纳手指捏住壳体插拔的10mm操作空间就能顺利安装，不会和周边的其他接口、结构件产生干涉。实际使用时，它可以直接插在设备端的USB母座上，后续再连接常规的USB-A公头线缆，把线缆的出线方向从垂直于设备面板改成平行于面板方向，大幅降低线缆的弯折应力，就算是经常需要插拔的调试接口，

　　用这种转接头也能避免线缆根部反复弯折导致的损坏，同时还能让设备外部的走线更整齐，不会出现线缆支棱在外容易被勾挂的问题。做结构建模的时候，特意把公头的定位凸台和壳体的卡槽做了防呆设计，装配时不会出现公头装反、引脚错位的问题，壳体表面做了细微的防滑纹理，插拔时手指不容易打滑，就算是戴薄劳保手套操作也能顺利插拔。内部的转接部分采用直连式的引脚设计，没有额外的转接电路板冗余，信号传输的损耗更小，能满足USB2.0规格的传输速率要求，不管是接U盘、调试数据线还是小型USB外设都能稳定使用，不会出现供电不足、信号断连的问题。
