2.54mm间距20Pin内螺纹IDC插座结构设计

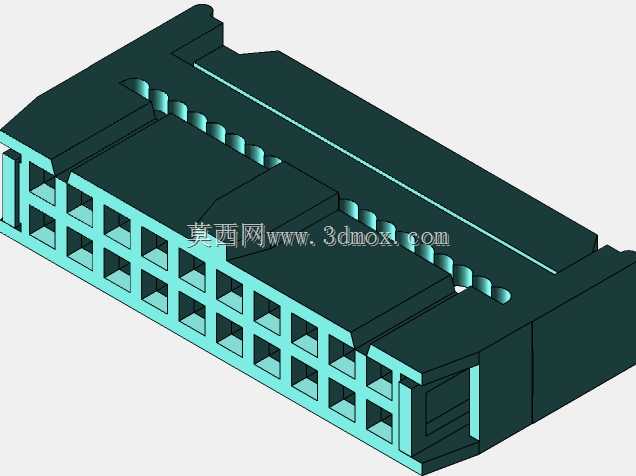

　　这款IDC插座主要面向板对线连接场景，在工业控制板卡、通讯设备内部布线、测试治具接线环节应用广泛，核心作用是实现扁平排线与PCB板的快速压接互联，无需焊接即可完成多芯信号的导通传输，适合小电流信号回路的批量布线作业。从结构设计来看，整体采用绝缘基座加接触端子的经典排布，20个接触位严格遵循2.54mm标准间距，适配行业通用的IDC排线压接工艺，压接时通过基座的导向槽定位排线，配合压线钳即可将端子刺破排线绝缘层实现电气连接，大幅提升现场布线的装配效率。基座侧面设计的内螺纹结构，是这款插座区别于普通无固定IDC座的核心特征，常规IDC插座仅靠排针与插座的插拔力固定，在设备存在振动、频繁插拔维护的场景下容易出现松脱移位，

　　内螺纹结构可配合螺丝将插座牢固锁定在安装面板或PCB支架上，即使在工业现场的振动工况下也能保证连接可靠性，避免接触不良引发的信号中断问题。外形尺寸上，整体宽度适配20Pin2.54mm间距的标准排针宽度，基座高度做了矮化处理，不会占用过多板上垂直空间，安装边界预留了螺丝过孔的避让位置，设计时无需额外调整周边元件布局，可直接替换同间距无固定孔的IDC插座，降低现有板卡的改造成本。接触端子采用对称排布，每个引脚的接触区域做了弹性收口设计，保证与排针对插时的接触压力稳定，插拔寿命满足常规设备的维护频次需求。绝缘基座的格栅结构将每个接触端子独立分隔，避免相邻引脚之间出现爬电、短路风险，基座边缘的导向斜角可在排线压接时自动导正排线位置，

　　减少压接偏位导致的端子接触不良问题，适合批量生产线上的快速压接作业，降低人工操作的容错门槛。在选型适配时，可直接匹配标准20Pin扁平排线，无需定制特殊规格线缆，配套物料采购成本低，供应链成熟度高，适合各类中小批量设备的布线需求。
