直式BNC射频同轴连接器结构设计

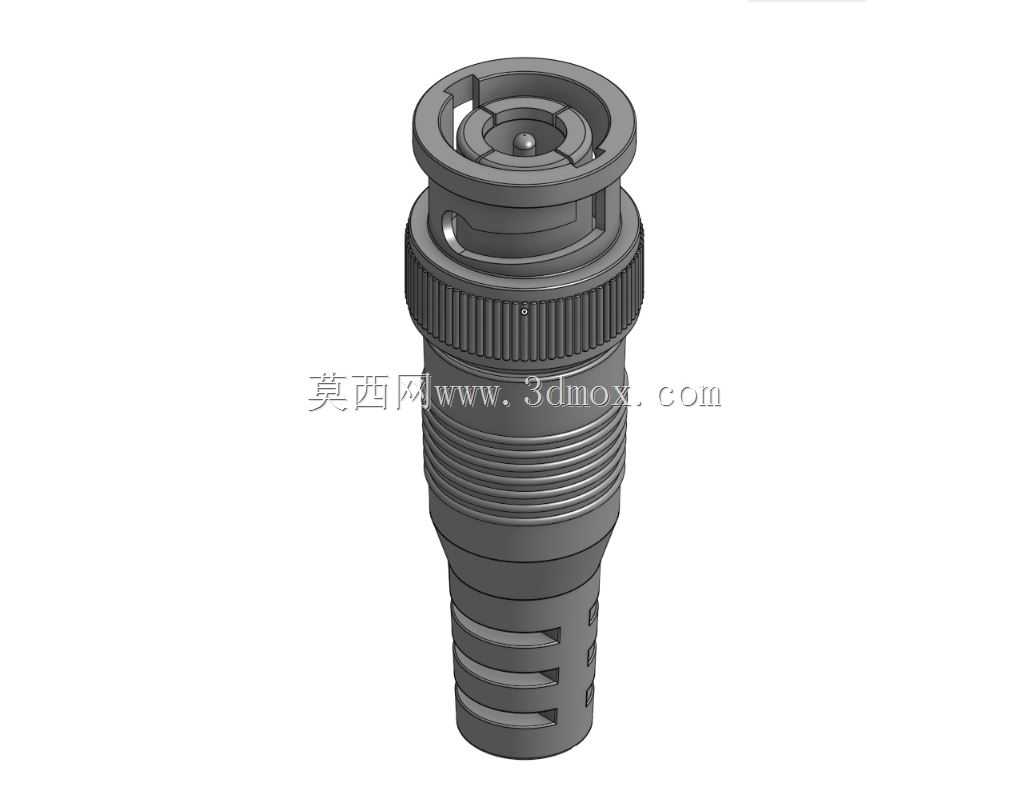

　　在安防监控、射频测试、老旧以太网组网以及工业通讯链路搭建场景中，BNC连接器是承担同轴电缆端接、实现高频信号稳定传输的核心接插部件，直式结构的BNC接头更是现场布线中应用占比最高的品类，多用于设备面板直连、线缆直线延伸的布设场景，无需额外弯折走线空间，能最大程度降低线缆弯折带来的信号损耗与结构疲劳风险。这款直式BNC连接器的结构设计完全匹配卡口式连接的行业通用规范，头部采用对称双卡槽卡扣结构，与适配插座对接时仅需旋转90度即可完成锁止，相比螺纹式连接操作效率提升60%以上，同时卡扣配合的定位结构能保证插合后内外导体同轴度误差控制在0.1mm以内，避免偏心带来的驻波比异常，保障0-4GHz频段内的信号传输稳定性。

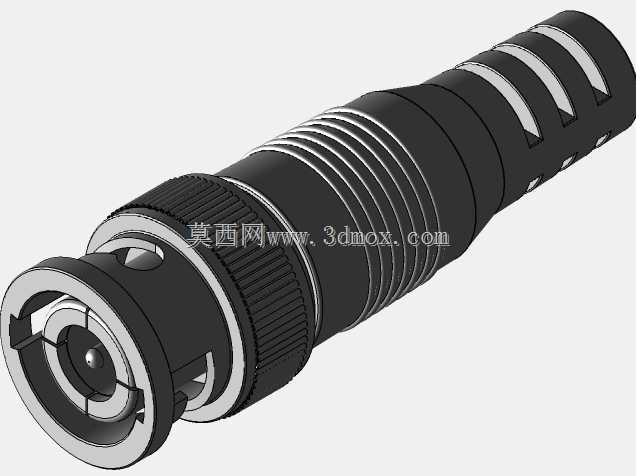

　　接头中部的滚花纹理设计，充分考虑了现场施工时戴防滑手套操作的需求，滚花深度0.3mm、节距0.5mm的参数设置，能在手部施加扭矩时提供足够的摩擦力矩，无需借助专用工具即可完成插合锁紧，同时不会因为滚花过于尖锐划伤操作人员手部。尾部的线缆接入端采用多段式阶梯防弯折结构，三道环形开槽配合锥度收缩的护套结构，能在电缆接入后对线缆外护套形成均匀的抱紧力，当线缆受到侧向拉扯、弯折时，应力会被分散到多段阶梯结构上，避免芯线与内导体焊接位置直接承受外力，大幅提升接头在移动布线、频繁震动场景下的使用寿命。从安装边界来看，这款直式BNC接头的最大外径为11mm，整体长度为31mm，头部插合段的尺寸完全兼容通用BNC插座的安装开孔要求，

　　面板安装时仅需预留直径10mm的安装孔位即可完成装配，尾部线缆入口适配SYV-50-3、SYV-75-3等常规规格的同轴电缆，剥线长度仅需控制在8mm即可完成内导体焊接与外导体压接，对现场施工的操作容错空间较大。内导体采用插针式结构，接触部位设计有弹性收口，插合后接触电阻低于5mΩ，能有效降低信号传输过程中的插入损耗，外导体的屏蔽结构采用全包裹式设计，插合后屏蔽层连续无缺口，电磁屏蔽效能达到80dB以上，可有效隔绝外界电磁干扰对传输信号的影响，尤其适合工业现场存在变频器、伺服电机等强电磁干扰源的布设环境。整个接头的结构拆分后共包含内导体、绝缘介质、外导体壳体、卡扣帽、尾部护套五个核心部件，各部件之间采用过盈压装配合，无需额外粘接剂即可完成组装，装配工序简单，适合批量生产时的流水线作业，同时各部件的配合公差经过反复校核，压装后不会出现绝缘介质偏移、内导体偏心等装配缺陷，能保证批量产品的性能一致性。
