直角弯式BNC射频同轴连接接头结构

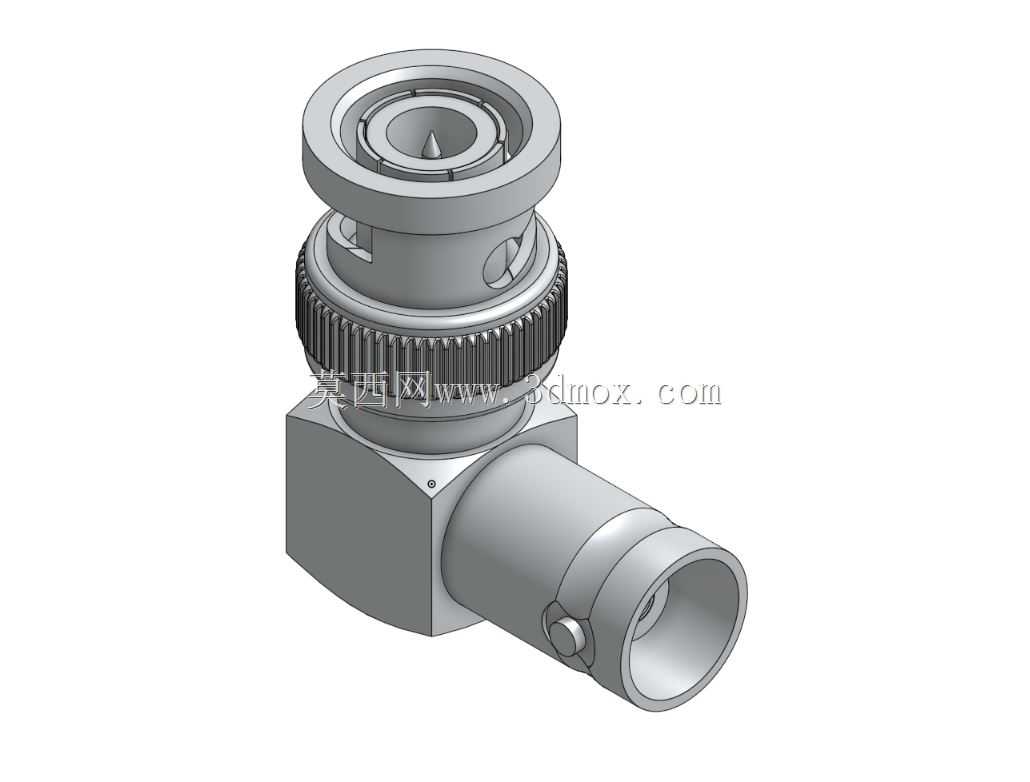

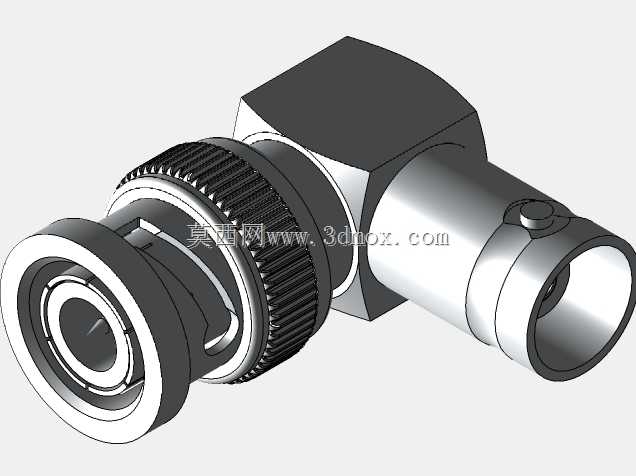

　　在射频测试、通讯设备布线、广电信号传输这类对走线空间有严格限制的场景里，直角弯式BNC接头是解决线缆弯折应力、紧凑布线需求的常用连接件，很多通讯机柜内部、测试仪器面板后侧、机载通讯设备的信号接驳位，都会用到这类90度转角的接头，避免直头接头外伸过长占用走线空间，同时减少线缆过度弯折导致的芯线断裂、屏蔽层破损问题。从结构设计来看，这款接头的公端接口保留了标准BNC接头的卡口锁紧结构，接头外圈的滚花纹理是为了手动旋拧锁紧时增加摩擦力，无需额外工具就能完成快速插拔锁紧，卡口卡槽的尺寸完全匹配通用BNC母座的卡销规格，对接后能保证内芯导体精准对中，避免信号传输出现驻波异常。转角位置采用一体式方型基座过渡，相比圆弧过渡的弯接头，

　　方型基座在面板贴装、相邻接头并排布置时能更好地控制安装间隙，不会出现圆弧面互相干涉的问题，基座上的定位小孔可用于穿装防松绑线，在振动工况下避免接头松脱。尾部的线缆接驳端设计了压接固定结构，适配常规外径的同轴射频线缆，压接后屏蔽层可与接头金属外壳完全导通，保证信号屏蔽的连续性，避免外界电磁干扰串入传输链路。建模过程中严格遵循BNC接头的通用接口尺寸规范，公端内导体的伸出长度、外导体的配合间隙、卡口的旋转行程都按照射频接插件的通用公差要求设定，90度转角处的内孔走线路径做了圆弧过渡处理，不会出现锐边割伤线缆绝缘层的问题，安装边界上，接头对接后垂直于面板方向的突出尺寸比直头BNC接头缩短近六成，在高密度排布的通讯面板上，

　　可将相邻接头的中心间距控制在标准最小安全距离内，不会出现手拧操作时互相干扰的情况，同时转角处的直角基准面可作为安装定位的贴合面，在布线时能精准控制线缆的出线方向，让机柜内部走线更规整，减少线缆杂乱带来的维护难度。这类弯式接头在高频信号传输场景下，转角处的阻抗连续性是设计重点，建模时内导体的转角曲率、绝缘介质的填充边界都做了匹配50欧姆阻抗的结构处理，保证DC到3GHz频段内的信号传输稳定性，不会因为转角结构导致信号反射超标。
